6|Description des fonctions
Seule la buse 1 doit être utilisée
ü Lorsque seule la buse 1 doit être utilisée pour le fluxage :
a) Consultez la table. Si seule la buse 1 doit être utilisée, saisissez dans le registre
[Mode] le chiffre [1].
ð Un fois ce set de données exécuté, le fluxeur procède au brasage avec la buse
[1].
Seule la buse 2 doit être utilisée
ü Lorsque seule la buse 2 doit être utilisée pour le fluxage :
a) Consultez la table. Si seule la buse 2 doit être utilisée, saisissez dans le registre
[Mode] le chiffre [2].
ð Un fois ce set de données exécuté, le fluxeur procède au brasage avec la buse
[2].
Exemple d'application
Vous pouvez utiliser cette fonction, lorsque les deux buses doivent être raccordées
à différents réservoirs de flux : La buse 1 utilise le flux A, la buse 2 utilise le flux B.
ü Lorsque les buses 1, 3 et 4 doivent être utilisées pour le fluxage :
a) Consultez la table. Si les buses 1, 3 et 4 doivent être utilisées, saisissez dans le
registre [Mode] le chiffre [13].
ð Un fois ce set de données exécuté, le fluxeur procède au brasage avec les
buses 1, 3 et 4.
Mode Buse 1 Buse 2 Buse 3 Buse 4
1 X
2 X
3 X X
4 X
5 X X
6 X X
7 X X X
8 X
9 X X
10 X X
11 X X X
12 X X
13 X X X
14 X X X
15 X X X X
Les buses correspondantes doivent être disponibles et configurées ! Pour la réparti-

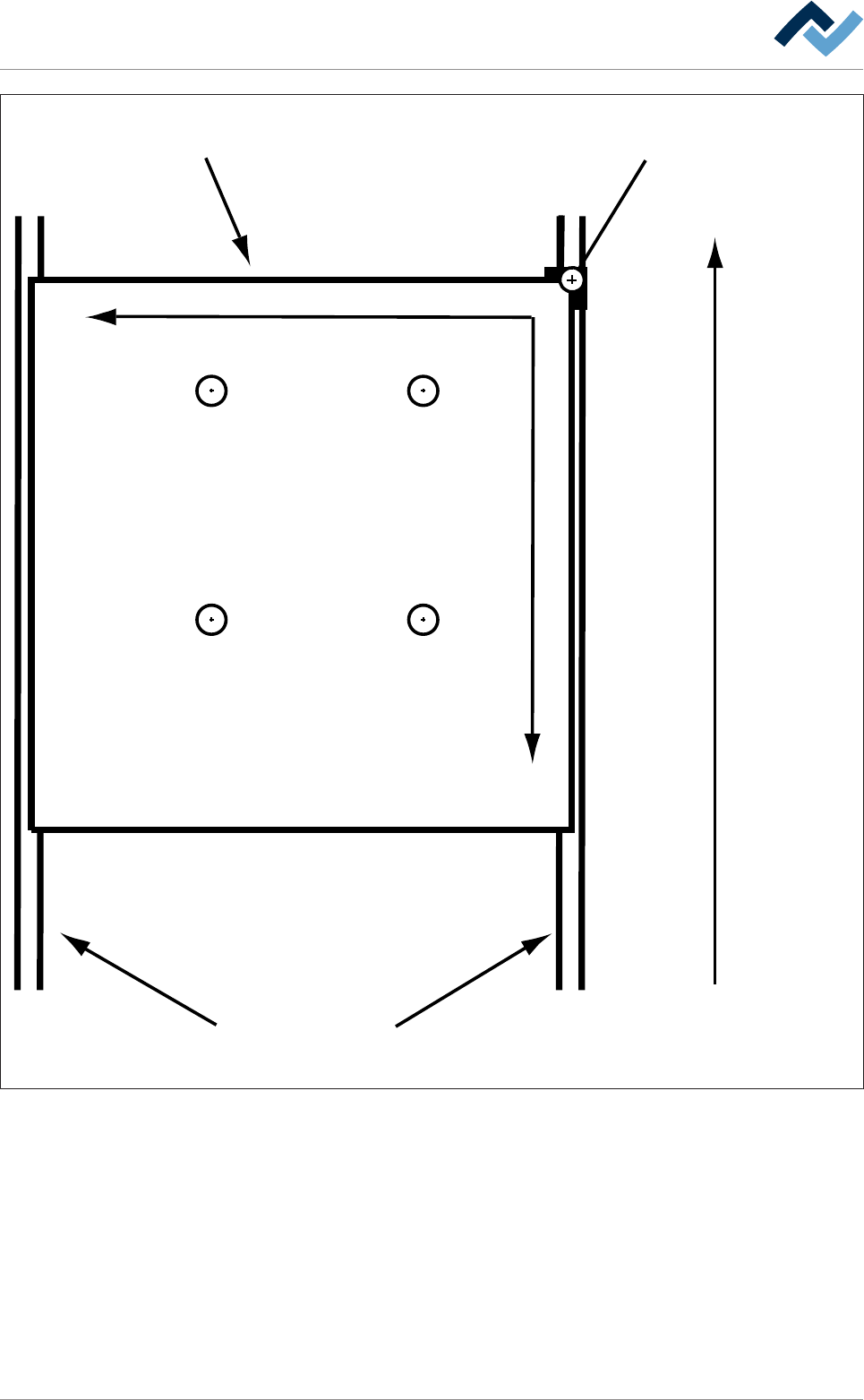

tion des buses, veuillez prendre en compte le schéma suivant :
Ersa GmbH Manuel d’utilisation_VF366_fr|Rev. 14|30/11/2017 197/567
6|Description des fonctions
Sens du convoyage
Butée (= origine)PCB
Convoyeur
+Y
+X
Buse 1
Buse 2
Buse 3
Buse 4
Fig.43: Répartition des buses de fluxage
ü Définir le point de référence sur la buse 1 :
a) Activer la case [Coordonnées fluxeur buse 1]
ð Cette action définit toujours le point de référence sur la buse 1. Si, lorsque les
cases sont activées, des valeurs sont saisies dans les registres [Position finale
X] / [Position finale Y], la buse 1 est toujours déplacée jusqu'à ce point de réfé-
rence, quel que soit le nombre de buses disponibles, la buse 1 est toujours le
point de référence, lorsque la case est activée.
ü Définir le point de référence sur une autre buse :
a) Désactiver la case [Coordonnées fluxeur buse 1].
Ersa GmbH Manuel d’utilisation_VF366_fr|Rev. 14|30/11/2017 198/567
6|Description des fonctions
ð Cette action définit toujours le point de référence sur la buse qui comporte le
chiffre le plus petit conformément au mode. Exemple : Si vous avez choisi le
mode [6], alors le point de référence est fixé sur la buse ayant le chiffre le plus
petit selon le mode 6, donc sur la buse 2. Si des valeurs sont saisies dans les re-
gistres [Position finale X] / [Position finale Y], c'est toujours la buse 2 qui se dé-
placera jusqu'à cette position finale. La buse 2 est toujours le point de réfé-
rence.
ü Saisir la quantité de fluxage :
a) Saisir la quantité de flux à pulvériser en [%] dans le registre [Dosage flux [%]].
ð Si une valeur est saisie ici, c'est cette quantité de flux qui sera pulvérisée. Si au-
cune valeur n'est saisie ici, il n'y aura pas de pulvérisation. La tête de fluxage se
positionne uniquement.
ü Saisir la durée de fluxage, pulvériser un point ou une bande :
a) Saisir la durée de fluxage dans le registre [Durée fluxage [s]].
ð Si une valeur est saisie, la tête de fluxage se déplace jusqu'à la position X/Y
et il est procédé pendant la durée [Durée fluxage [s]] à un fluxage d'un
point .
ð Si aucune valeur n'est saisie, la tête de fluxage se déplace jusqu'à la posi-
tion X/Y. Pendant le mouvement de déplacement, il est procédé avec [Do-
sage flux [%]] au fluxage d'une bande .
ð Cela termine le processus.

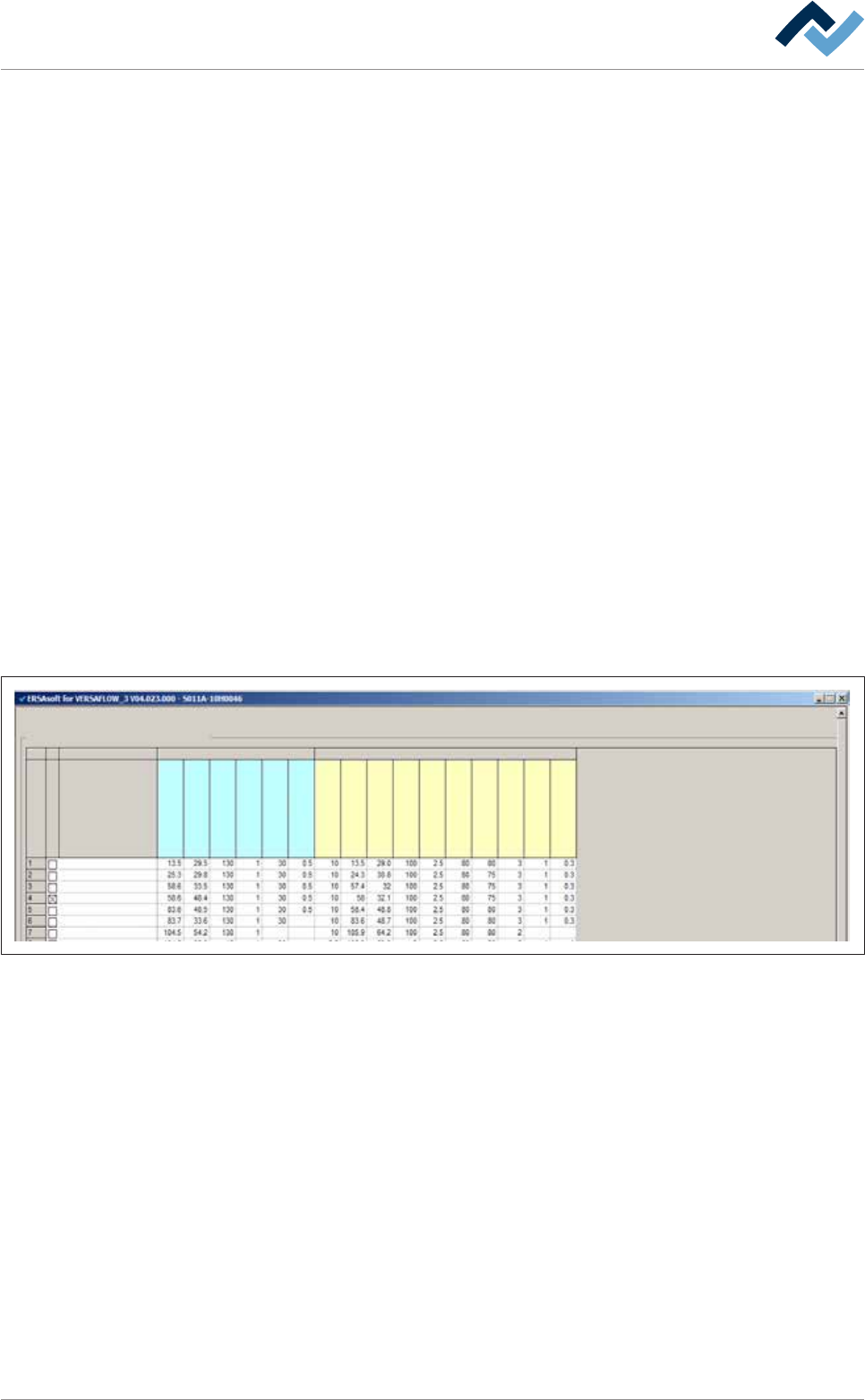

Autres exemples d'application :
Editeur de programmes de brasage
Donées fluxage/brasage
Donées fluxage/brasage
Module fluxeur Module de brasage 1
Coordonnées
Ignorer
Déscription
Position finale X [mm]
Position finale Y [mm]
Vitesse X/Y [mm/s]
Mode
Dosage flux [%]
Durée fluxage [s]
Z durant déplacement [mm]
Position finale X [mm]
Position finale Y [mm]
Vitesse X/Y [mm/s]
Position finale Z [mm]
Vitesse Z [mm/s]
Hauteur vague [%]
Durée brasage [s]
Vague coupée [%]
Durée coupure [s]
– Jeu Numéro 1 : La position [X = 13,5] / [Y = 29,5] est entamée avec [Buse 1] à
une vitesse de [130 mm/s]. La buse procède au fluxage d'un point à la dose de
[30%] pour une durée de [0,5 s].
– Jeu Numéro 2 : La position [X = 25,3] / [Y = 29,8] est entamée avec [Buse 2] à
une vitesse de [130 mm/s]. La buse procède au fluxage d'un point à la dose de
[30%] pour une durée de [0,5 s].
– Jeu Numéro 4 : Ce set de données est ignoré (la case [Ignorer] est activée). Le
set de données n'est donc pas exploité.
– Jeu Numéro 7 : La position [X = 104,5] / [Y = 54,2] est entamée avec [Buse 1] à
une vitesse de [130 mm/s]. La buse reste là-bas, sans procéder au fluxage.
– Jeu Numéro 8 : La position [X = 104,6] / [Y = 65,9] est entamée avec [Buse 1] à
la vitesse de [15 mm/s], elle y procède au fluxage d'une bande à une dose de
[30%].
Cette action se produit uniquement si dans la fenêtre [Editeur de programmes de
brasage Donées fluxage/brasage], la case [Coordonnées fluxeur buse 1] n'a pas été
activée !
