6|Description des fonctions 6.9.12 Usinage de panneaux multiples Si vous traitez des circuits avec circuits multiples en flan, vous ne devez pas créer des données de fluxage/brasage séparées pour chaque circuit en flan…
6|Description des fonctions
6.9.11.4 Import des données CAD
Il est possible d'importer le set de données par l'assistant CAD ERSAcad directe-
ment dans le programme de brasage. À ce sujet consulter la description des fonc-
tions de l'assistant CAD ERSAcad.
ü Importer les données CAD :
a) Sur la barre d'outils inférieure de la fenêtre de dialogue [Donées fluxage/bra-
sage] cliquer sur le bouton
.
ð La fenêtre de dialogue [Charger fichier] s'ouvre .
b) Sélectionner un fichier de la liste.
ð La dénomination du fichier est affichée dans le champ de saisie supérieur
de la fenêtre de dialogue.
c) Si l'opération doit être interrompue, cliquer sur le bouton
ou
d) Cliquer sur le bouton
.
ð Le fichier est chargé et les sets de données sont importés tout de suite dans le
programme de brasage. Si nécessaire, il est possible d'élaborer chaque set de
données.
INDICATION
Faire attention lors de l'importation des données !
Les données doivent être en format [.csv]. Lorsque des sets de données sont impor-
tés, tous les sets de données déjà présents sont écrasés !
Ersa GmbH Manuel d’utilisation_VF366_fr|Rev. 14|30/11/2017 206/567
6|Description des fonctions
6.9.12 Usinage de panneaux multiples
Si vous traitez des circuits avec circuits multiples en flan, vous ne devez pas créer
des données de fluxage/brasage séparées pour chaque circuit en flan séparé (pla-
tine). Dans la fenêtre [Circuit en flan], vous pouvez copier les données de fluxage/
brasage pour des circuits en flan identiques, en saisissant les données de nombre
et de coordonnées pour les circuits en flan séparés et en les sauvegardant dans le
programme de brasage.
Saisir le nombre des circuits en flan, coordonnées et angles de rotation
ü Saisir les coordonnées pour les circuits multiples en flan :
a) Dans la partie basse de la liste des symboles de la fenêtre [Editeur de pro-
grammes de brasage] cliquer sur la touche
.
ð La fenêtre [Circuit en flan] s'affiche :
Editeur de programmes de brasage Données flan
Circuit en flan
Nombre PCB dans flan
Utilisateur:Message maintenance Mode maintenance
Offset X Offset Y Angle de rotation
Circuit
Module fluxeur
Module de brasage 1

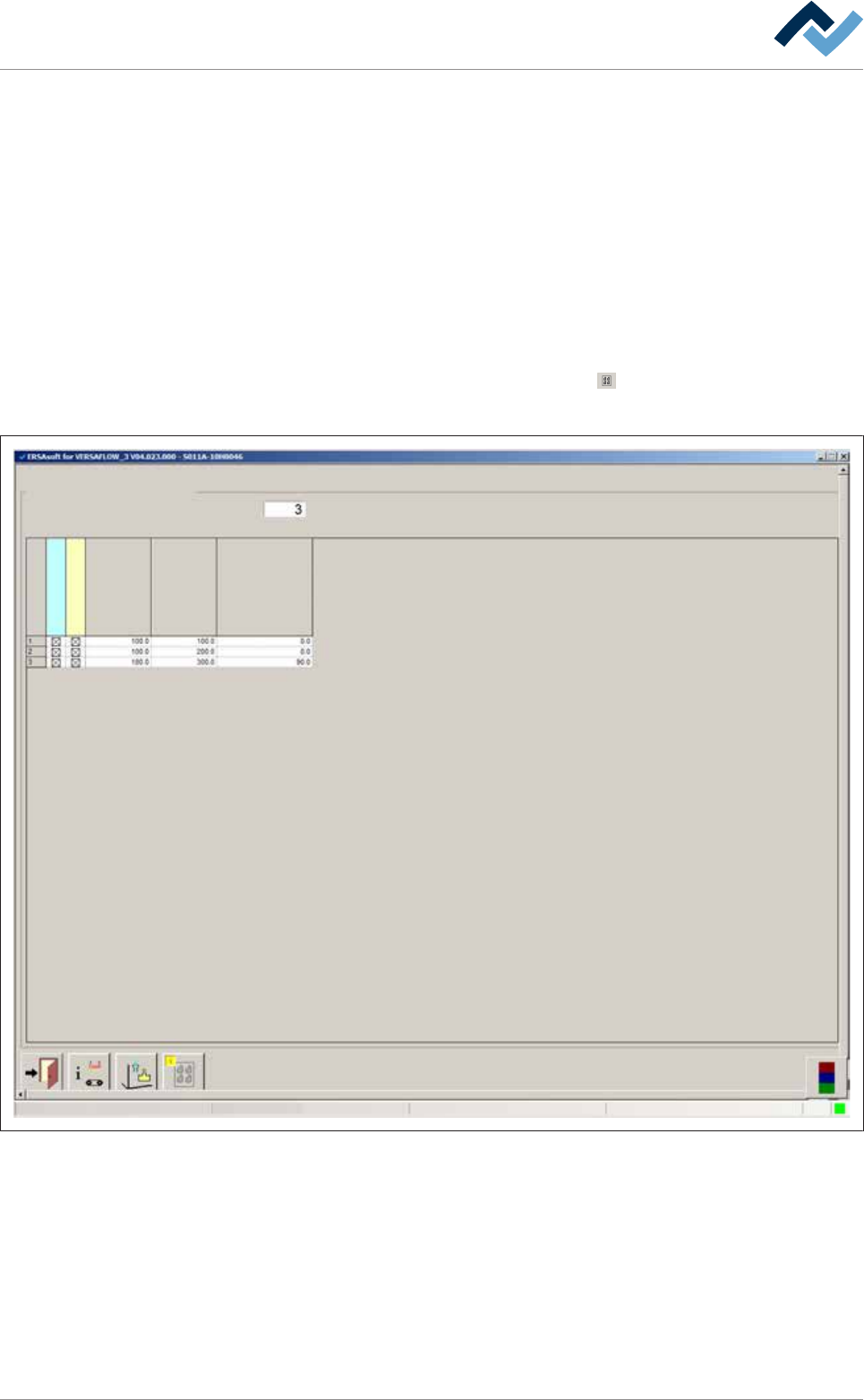

Fig.46: La fenêtre [Circuit en flan]
b) Dans le champ de saisie [Nombre PCB dans flan], saisir le nombre de platines
disponibles dans le circuit en flan.
ð Le tableau situé sous les champs de saisie est ensuite recréé en fonction du
nombre de platines : Pour chaque platine séparée en circuit en flan, une
cellule est créée, dans notre exemple ce sont 3 platines. Les données affi-
chées précédemment sont supprimées ici.
ð Le registre [Circuit] indique le numéro des platines.
c) Dans le registre [MF 1] activer une case.
Ersa GmbH Manuel d’utilisation_VF366_fr|Rev. 14|30/11/2017 207/567
6|Description des fonctions
ð Si une case est activée, la platine est traitée par le module fluxeur.
d) Dans le registre [MB 1] activer une case.
ð Si une case est activée, la platine est traitée par le module fluxeur 1.
ü Saisir les points d'offset et les angles de rotation pour chaque platine :
a) Dans le registre [Offset X] saisir l'offset en X de la platine. Il s'agit de la distance
en direction X entre la butée et le point (1) de la platine en mm.
b) Dans le registre [Offset Y] saisir l'offset en Y de la platine. Il s'agit de la distance
en direction Y entre la butée et le point (1) de la platine en mm.
c) Dans le registre [Angle de rotation] saisir l'angle de rotation de la platine. Dans
notre exemple, les trois platines sont toutes identiques, cependant la platine 3
est disposée avec un angle de rotation de 90°.
ð Observez pour cela l'illustration suivante :
Platine
= Offset X/Y
Sens du convoyage
Butée (= origine)
PCB en flan
avec 3 platines
Convoyeur
+Y
+X
350 200 100
100
200
300
180
2
3
1

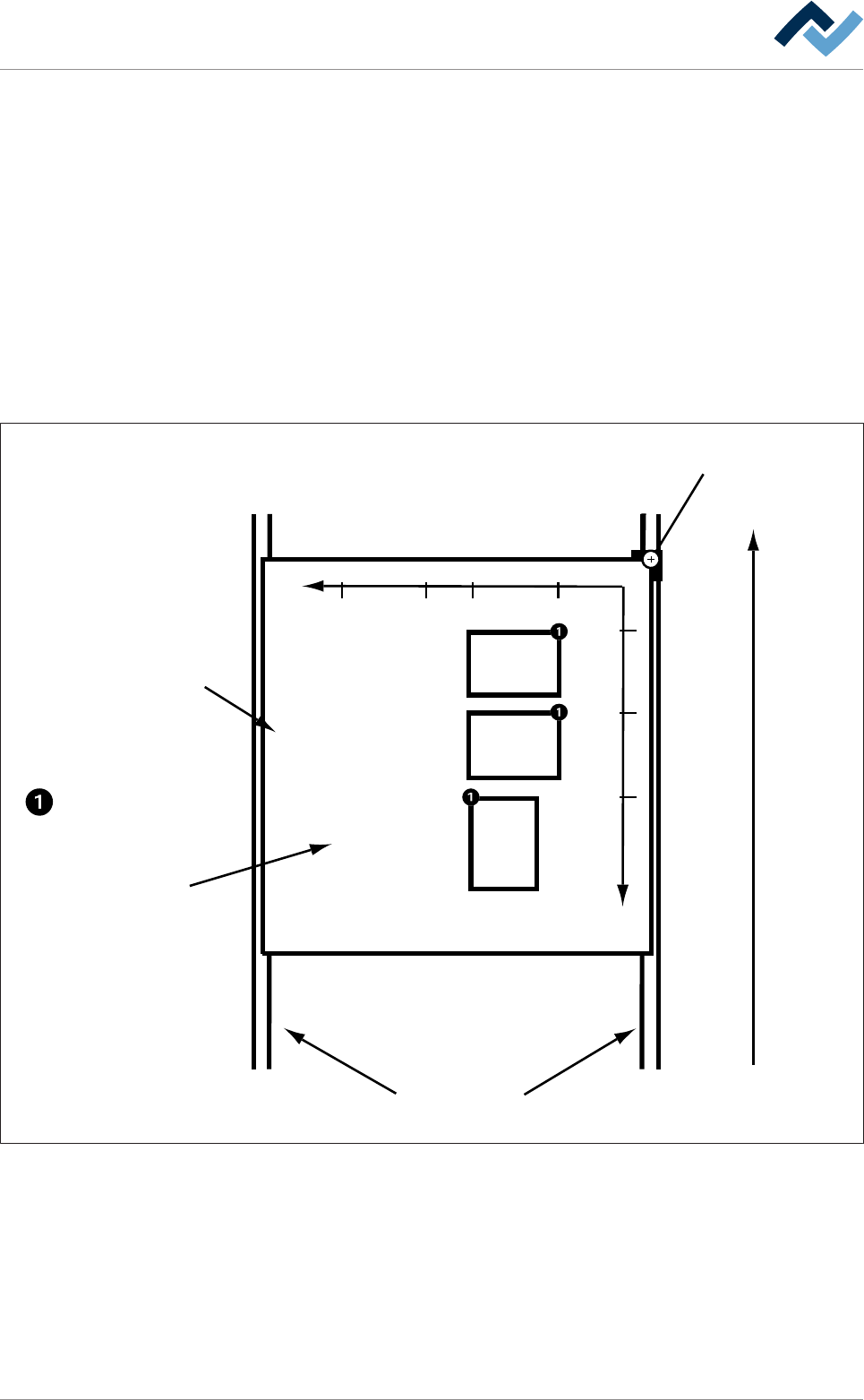

Fig.47: Circuits multiples en flan
Dans cet exemple, il existe trois circuits séparés en flan (platines), sachant qu'ils
sont tous identiques, le circuit séparé en flan n°3 est cependant disposé avec un
angle de rotation de 90° (sens de rotation positif du point de vue mathématique,
dans le sens anti-horaire).
