6.9.14 Sauvegarde du programme de brasage
ü Sauvegarder le programme de brasage :
a) Dans l'editor du programme de brasage cliquer sur le bouton
.
ð Une demande de confirmation est affichée.
b) Si l'opération doit être interrompue, cliquer sur le bouton [non].
ð Le programme de brasage n'est pas sauvegardé.
c) Si le programme de brasage doit être sauvegardé, cliquer sur le bouton [oui].
ð Le programme est sauvegardé avec le nom qui a été émis dans le champ de sai-
sie [Nom programme].
INDICATION
Si le programme de brasage est incomplet
Le logiciel de contrôle reconnaît si le programme de brasage est incomplet ou s'il
contient des données incohérentes. Si ce programme de brasage est sauvegardé, on
reçoit un message d'erreur. Il est de toute façon possible de sauvegarder le pro-
gramme de brasage et dans la bibliothèque le programme de brasage incomplet sera
distingué par le symbole
. Il est impossible de démarrer un programme de brasage
incomplet. Les programmes de brasage incomplets ne sont pas affichés dans la fe-
nêtre de dialogue [Sélection d'un programme].
Ersa GmbH Manuel d’utilisation_VF366_fr|Rev. 14|30/11/2017 211/567
6|Description des fonctions
6.10 Travailler avec des tables de codes
6.10.1 Que sont les tableaux de code ?
Cette fonction permet de procéder à un traitement assisté par ordinateur de diffé-
rents composants successifs. Un lecteur de code à l'entrée de la machine lit les éti-
quettes de code situées sur les circuits imprimés. En fonction de la version du lec-
teur de code, il est possible de lire des codes standard ou 2D.
Un tableau de codes contient des paquets de données qui définissent l'attribution
de codes pour les programmes de brasage. Chaque paquet de données définit la
référence d'un code à un programme de brasage. Si une attribution à un pro-
gramme de brasage a été effectuée dans le tableau de code pour le code lu, alors
ce programme de brasage est lancé. Dans la fenêtre (tableau de code) [Codeta-
belle], vous pouvez établir des tableaux de code, les remplir avec des paquets de
données ou traiter et modifier les tableaux de code existants.
INDICATION
Documents complémentaires
Veuillez également lire à ce sujet les documents contenus dans le dossier [Code_Scan-
ner] sur le support (CD nom des machines) [product_data_selective], fourni avec la li-
vraison.
INDICATION
Conditions préalables au brasage automatique avec tableaux de code :
ü A l'entrée de la machine, une pièce à braser a été déposée
ü La pièce à braser est munie d'un code, le code a été lu correctement
ü Le code a déjà été attribué à un programme de brasage
ü Le lecteur de code a été paramétré correctement dans la fenêtre des réglages
[Lecteur code]. Dans le cadre [Assignation], la case [Assignation code-programme]
est activée.
a) Activer la case [Mode code].
INDICATION
Aucune modification possible ?
Pour avoir accès à cette fenêtre, les droits d'utilisateur [Sélectionner un programme]
sont nécessaires. Les réglages peuvent uniquement être affichés sans nom d'utilisa-
teur et mot de passe. Dans ce cas, lorsque la question du mot de passe apparaît, ap-
puyez sur la touche [ESC] de votre clavier ou cliquez sur la touche [Echap.].
Ersa GmbH Manuel d’utilisation_VF366_fr|Rev. 14|30/11/2017 212/567
6|Description des fonctions
ü Ouvrir la fenêtre de saisie [Table des codes] :
a) Cliquer sur la touche
dans la partie haute des listes de symboles de la fe-
nêtre de base.
ð La fenêtre de saisie [Table des codes] s'ouvre :
Edition
Utilisateur: sans
Table des codes
Table des codes Assignation code-programme
Code Bibliothèque Programme
Code
Bibliothèque Programme
Table de code active:
Mode maintenance

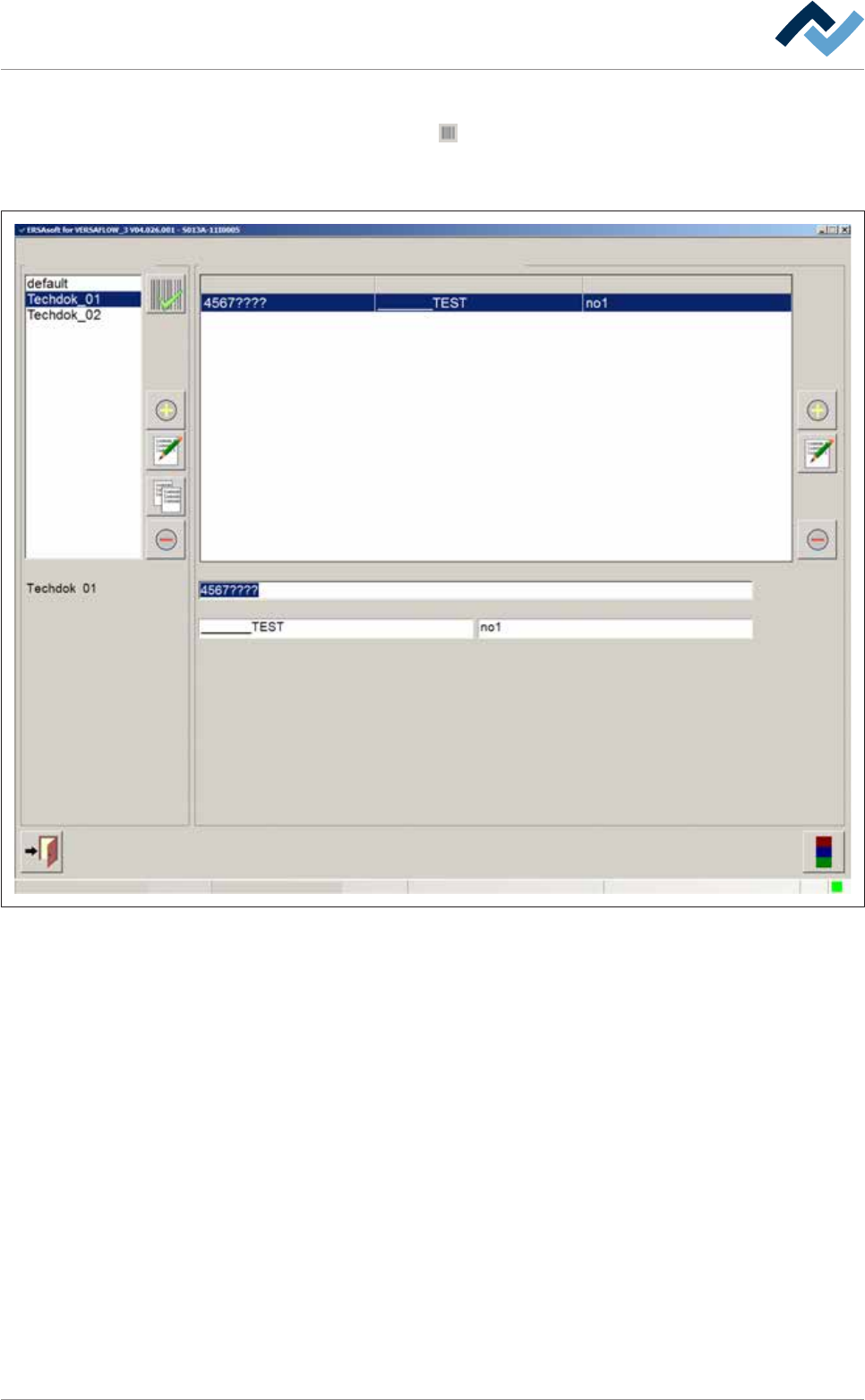

Fig.49: La fenêtre de saisie [Table des codes]
