6|Description des fonctions 6.12.1 Changement de mode de travail Les modes opératoires les plus importants de la machine sont représentés sous forme de rectangles dans l'organigramme. Le texte situé à l'intér…
6|Description des fonctions
Avec l’option
[touche bleue RESET]
Diagramme de flux : Les rectangles bleus indiquent les modes d’état de la machine.
Les modes d’état sont affichés également sur la barre d’état de l’interface utilisateur.
Interrupteur général
MARCHE
Electronique coupée
Electronique: initianilisation
Puissance coupée
Alimentation gen. OkAlimentation gen. Ok
Vérif. arrêt urgenceVérif. arrêt urgence
Déplacements coupésDéplacements coupés
Mode maintenance
Le bo
uton
[Déplacements autorisés]
a été appuyé ?
Non
NonNon
NonNon
Non
Non
Oui
Oui
Oui
OuiOui
Référence de tous
les axes OK?
La machine est-elle vide?
Non
Oui
AUCUN message
qui empêcherait le passage en
mode [Automatique]
Non
Oui
L'opérateur a-t-il
séléctionné un programme
de brasage?
Non
Oui
Oui
Non
Oui
Oui
Oui
Un
pré-enclanchement
a-t-il eu lieu, par ex.
[Chauffage] ?
Non
Oui
Il y a-t-il une horloge
de programmation en phase
MARCHE?
Il y
a-t-il une horloge
de programmation en phase
MARCHE?
NonNon
Oui
Arrêt d'urgence OK?Arrêt d'urgence OK?
Non
Oui
Extraction OK?
Les conditions suivantes
conduisent aussi
directement dans
[Alimentation gen. Ok]:
• Arrêt d'urgence appuyé
OU en défaut
• L'horloge de
programmation est coupée
ET la machine est vide
Pas de défaut pour
[Electronique ARRET] ?
Initialisation CAN
ET Initialisation API
OK?
Bouton
[Automatique] a
ppuyé ?
Non
Non
Déplacements autorisés Déplacements autorisés
Initialisation machine
Référence des axes
Interne: API OK?
Référence des axes OK?
Non
Oui
Oui
Oui
Non
Oui
L'opérateur
a-t-il démarré le cycle de
référence des axes ?
Non
Il y a-t-il des servo-axes ?
Non
Alimentation électr.
OK?
Touche
[Réglage] appuyée?
La condition suivante
conduit aussi directement
dans [Puissance ARRET]:
• La version du logiciel de
visualis
ation est trop
ancienne
Les conditions suivantes
conduisent aussi
directement dans [ ARRET]:
• Le bouton [ARRET]
a été appuyé
• Un défaut provoque le
mode [ARRET],
par exemple un
participant optionnel
au bus CAN non
configuré
Le dialogue de
sélection
[........................]
apparaît
Automatique
La touche bleue
de RESET a-t-elle
été enfoncée ?
Ersa GmbH Manuel d’utilisation_VF366_fr|Rev. 14|30/11/2017 226/567
6|Description des fonctions
6.12.1 Changement de mode de travail
Les modes opératoires les plus importants de la machine sont représentés sous
forme de rectangles dans l'organigramme. Le texte situé à l'intérieur du rectangle
apparaît toujours dans la barre d'état de la fenêtre de base. Vous pourrez y consul-
ter à tout moment le mode de travail actuel.

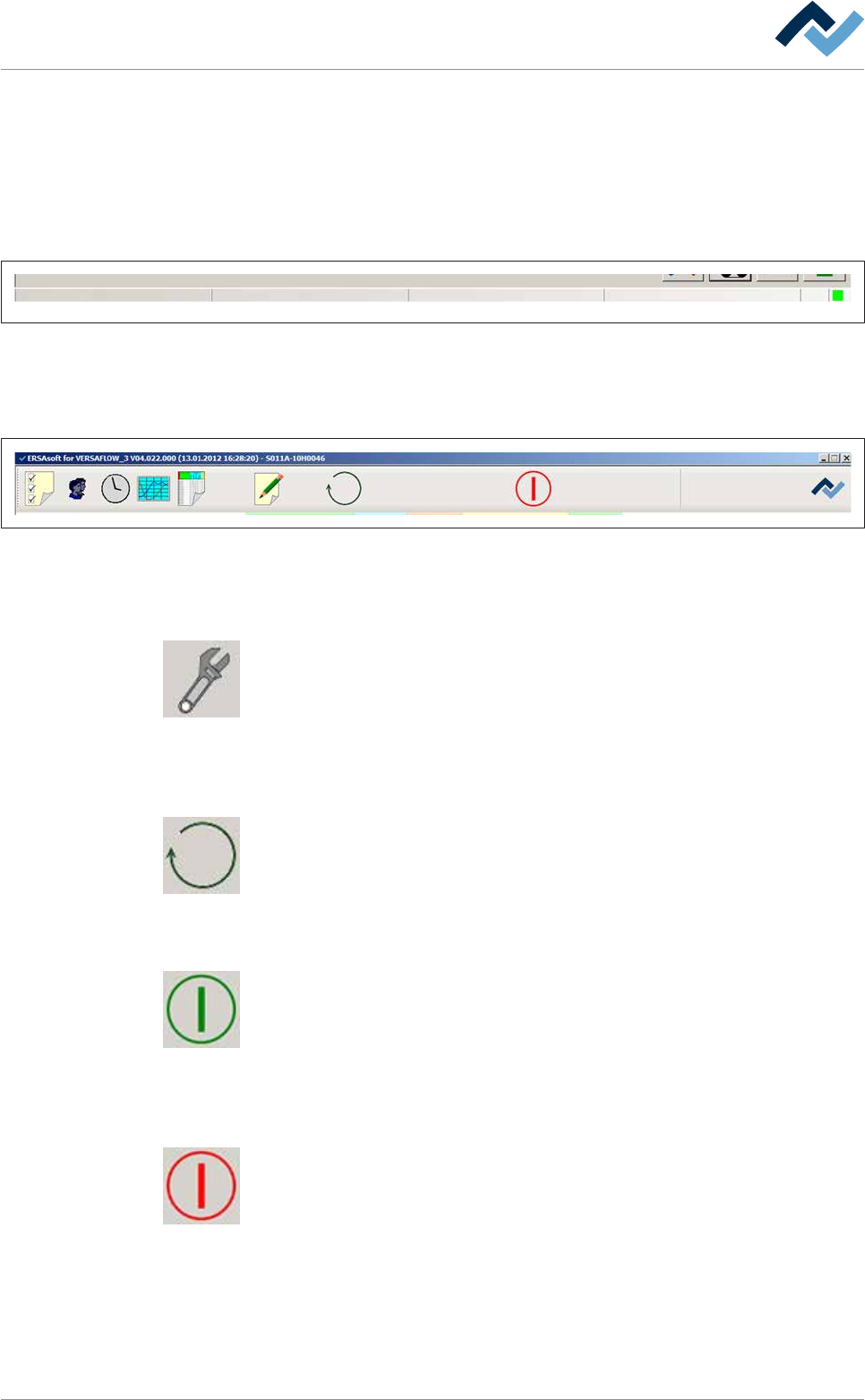

La barre d'état se trouve sur le bord inférieur de l'écran :
Utilisateur: sans Mode automatique Bibliothèque Programme
Fig.52: La barre d'état affiche l'utilisateur connecté actuellement et le mode de fonctionnement instantané de la machine. En
mode automatique, la bibliothèque et le programme de brasage actif actuellement s'affichent en plus.
Dans la barre supérieure de symboles de la fenêtre de base, les touches pour les
modes de travail sont visibles :
Préchauffage Module de brasage SortieEntrée Module d´entrée
Pot de brasage
Utilisateur: sans Mode maintenance
Module fluxeur
Fig.53: Barre supérieure de symboles
Lorsque la machine se trouve dans le mode de travail [Mode
automatique] :
Cette touche n'apparaît que dans le mode de fonctionnement [Mode automa-
tique]. En cliquant sur cette touche, vous pouvez arrêter un programme de brasage
actif et basculer la machine dans le mode de fonctionnement [Mode maintenance].
Lorsque la machine se trouve dans le mode de travail [Mode
maintenance] :
En cliquant sur cette touche, vous pouvez modifier le mode de fonctionnement de
la machine ou sélectionner un programme de brasage.
Lorsque la machine se trouve dans le mode de travail [Déplacements
coupés] :
Si le symbole vert apparaît, cela signifie que la machine est dans le mode de fonc-
tionnement [Déplacements coupés] : En cliquant sur cette touche, vous pouvez
basculer dans le mode de fonctionnement [Mode maintenance].
Lorsque la machine se trouve dans le mode de travail [Mode
maintenance] :
Si le symbole rouge apparaît, cela signifie que la machine est en mode de fonction-
nement [Mode maintenance] En cliquant sur cette touche, vous pouvez passer en
mode de fonctionnement [Déplacements coupés].
Ersa GmbH Manuel d’utilisation_VF366_fr|Rev. 14|30/11/2017 227/567
6|Description des fonctions
6.13 Protocole de brasage et données de production
Cette fonction permet de réaliser un protocole précis et une documentation de
l'ensemble du processus de production. Vous pouvez observer et exporter les don-
nées d'un lot de production. Vous pouvez créer automatiquement pour chaque cir-
cuit d'une série, un fichier séparé de données processus.
Ouvrir la fenêtre
ü Ouvrir la fenêtre de saisie [Protocolle de brasage et données de production] :
a) Cliquer sur la touche
dans la partie supérieure de la barre de symboles de la
fenêtre de base.
ð Lorsque le champ de saisie [Mot de passe] apparaît :
b) Saisir le nom d'utilisateur et le mot de passe correct.
ð Après une saisie correcte de [Utilisateur] et [Mot de passe:], la fenêtre de saisie
[Protocolle de brasage et données de production] apparaît :
Utilisateur ersa Mode maintenance
Protocolle de brasage et données de production
Données production
Données production
Données production
Protocole de brasage
Saisie temps
Durée en maintenance
Durée en production
Attente en production
Attente congestion successeur
Total
Nombre de circuits
Actuellement dans machine
Circuits entrés
Circuits produits
Circuits en défaut
Attente en production
Attente congestion successeur
(N-1)
(N+1)
(N-1)
(N+1)
Sélection
Délai pour démarrer le compteur

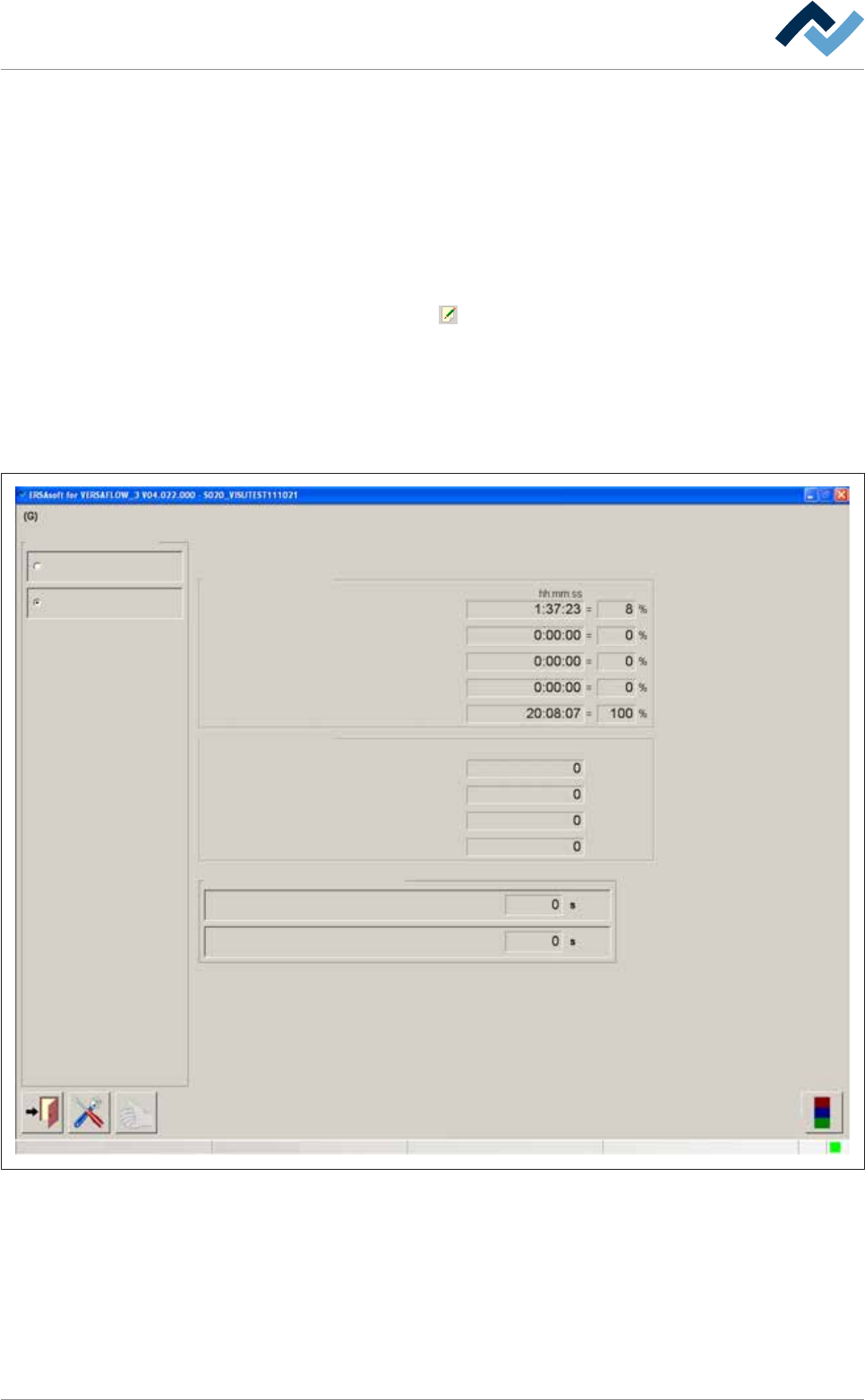

Fig.54: La fenêtre de saisie [Protocole de brasage et données de production]. En activant les boutons radio en haut à gauche, vous
pouvez ouvrir les fenêtres correspondantes.
Ersa GmbH Manuel d’utilisation_VF366_fr|Rev. 14|30/11/2017 228/567
