6|Description des fonctions 6.14.10 Tutoriel: La maintenance modulaire DANGER Danger de mort ou de blessure grave par machine chauffée ! L'ensemble de la machine chauffe pendant son fonctionnement et contient du …
6|Description des fonctions
6.14.9 L’utilisation des modules, maintenance modulaire
Sur les modules de brasage et de fluxage, il est possible d’activer le [ Maintenance
par module ] à l’aide de l’interface utilisateur. Cela est nécessaire par exemple
lorsque des opérations d’entretien et de nettoyage doivent être effectuées.
Sur la fenêtre de saisie du module concerné, vous pouvez activer la maintenance
modulaire, si la machine se trouve dans le mode opératoire [Mode maintenance]
ou [Mode automatique].
Si le module sélectionne continue de produire pendant ce temps-là, la production
est achevée avant que la maintenance modulaire ne soit activée. Pendant ce
temps, la touche [Maintenance par module] clignote en jaune.
L’activation de la maintenance modulaire des modules s’effectue à partir de la fe-
nêtre de saisie du module concerné:
Edition Module brasage 1 pot 1
Pot de
brasage
Utilisateur:
sans
Mode maintenance
Température
Mode
Consigne Actuel
manuel
Tests module
Test suivant
Offset de vague
Fonctions commutation
Positionnement manuel
Consigne
Actuel
Positionnement automatique
Numéro PCB
Circuit en flan
Temps restant
Outils actif
Pot 1
Hauteur vague
85
85
295
295
295
007 -
10
3
14616
330.0 -137.0 57.0 100.0
329.8 -136.9 57.1 0.0
Positions spéciales

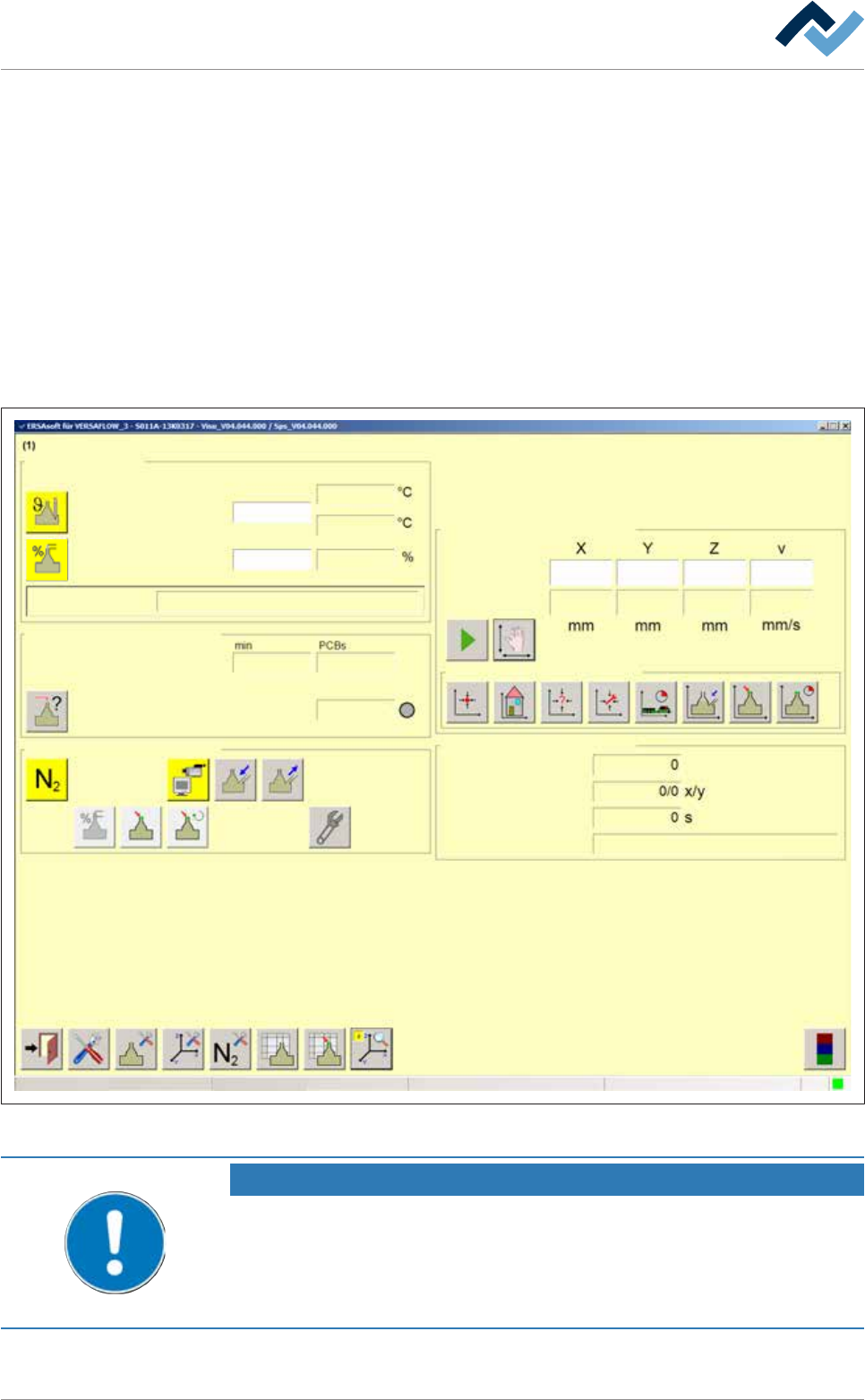

Fig.61: La fenêtre de saisie [Module brasage 1 pot 1]
INDICATION
Description différente
Ce document décrit l'ensemble des fonctions - y-compris celles qui ne font peut-être
pas partie de l'équipement de votre machine. Par conséquent, il est possible que la re-
présentation de la machine dans votre visualisation varie par rapport à la présente
description fonctionnelle.
Ersa GmbH Manuel d’utilisation_VF366_fr|Rev. 14|30/11/2017 249/567
6|Description des fonctions
6.14.10 Tutoriel: La maintenance modulaire
DANGER
Danger de mort ou de blessure grave par machine chauffée !
L'ensemble de la machine chauffe pendant son fonctionnement et contient du métal
en fusion !
a) Les travaux de maintenance sur une machine chauffée doivent être exécutés ex-
clusivement par un personnel spécialisé, spécialement formé pour ce genre de
travaux. Pour ces opérations, il convient d'établir une réglementation interne re-
lative au port de vêtements de protection !
b) Vous devez toujours avoir à l'esprit une possible projection de métal !
c) Il convient d'être particulièrement vigilant lors de l'appoint en alliage et lors des
travaux sur le pot !
Activer la maintenance modulaire du module de brasage
L’activation de la [ Maintenance par module ] du module fluxeur s’effectue de la
même manière que l’activation de la [ Maintenance par module ] du module de
brasage.
ü Activer la [ Maintenance par module ] du module de brasage:
ü L’utilisateur connecté dispose des autorisations nécessaires.
ü La machine se trouve en mode de fonctionnement [Mode maintenance].
a) Ouvrir la fenêtre de base.
Ersa GmbH Manuel d’utilisation_VF366_fr|Rev. 14|30/11/2017 250/567
6|Description des fonctions
Préchauffage Module de brasage SortieEntrée Module d´entrée
Pot de brasage
Utilisateur: sans
Module fluxeur
Mode maintenance

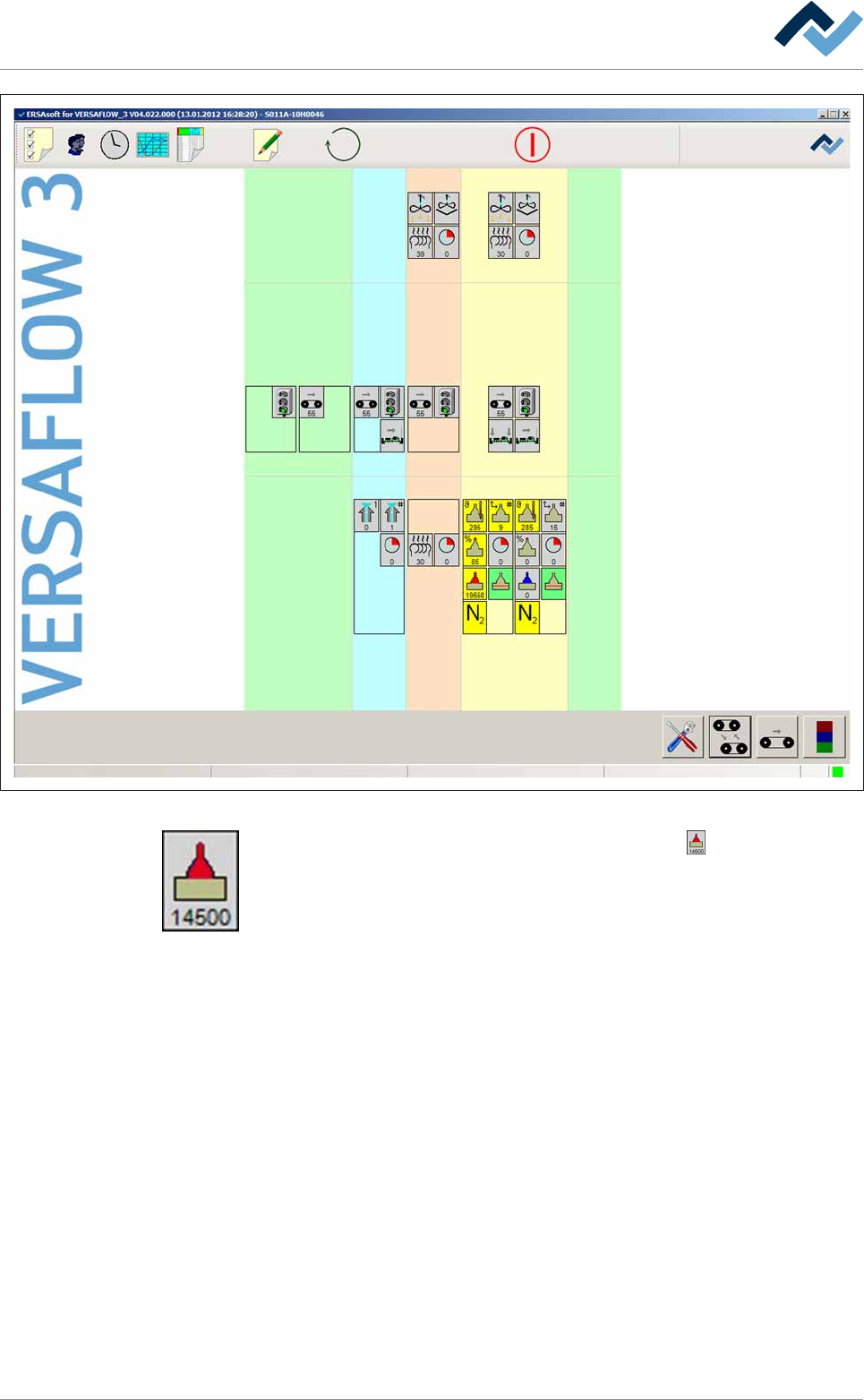

Fig.62: La fenêtre de base du logiciel de commande
b) Dans la zone [Module de brasage] cliquer sur la touche .
ð Lorsque la machine est équipée de plus d’un pot de brasage, cette touche
peut être présente plusieurs fois.
ð La fenêtre de saisie [Module de brasage] s’ouvre :
