6|Description des fonctions Hauteur de vague à 100% Pour une hauteur de vague de 100%, la vague peut être instable, mais ne doit pas basculer sur le côté. Sur les petites buses (jusqu’à un diamètre extérieur d’env. 10 …
6|Description des fonctions
6.15 La table des buses de brasage
Pour travailler avec une buse de brasage, vous devez aligner et activer celle-ci dans
[Table buses de brasage].
En principe, l’alignement d’une buse de brasage s’effectue en trois étapes:
– Insérer et activer la buse dans la table des buses de brasage
– Calculer l’offset pour une hauteur de vague de 1%
– Calculer le gradient et l’offset pour une hauteur de vague de 75%.
Nous décrivons la marche à suivre concernant l’alignement d’une buse de brasage
dans le chapitre Tutoriel: Aligner une nouvelle buse de brasage [
}262].
6.15.1 Le comportement de la vague avec les différentes buses de brasage
Le comportement de la vague est influencé par les facteurs suivants:
– Hauteur vague
– Gradient
– Offset de vague
– Test distance Z[mm] Test de hauteur des vagues
– Forme de la buse de brasage.
Ces facteurs doivent être harmonisés les uns par rapport aux autres pour que le
comportement de la vague soit le suivant:
Hauteur de vague à 1% de la valeur maximale
4 mm
En cas de hauteur de vague de 1% de la valeur maximale, l’alliage doit se trouver
dans le centre de la buse à env. 4 mm sous le bord supérieur de la buse. En cas de
buse étroite, l’alliage se retrouve attiré vers le haut sur les côtés en raison de l’effet
de capillarité, alors que cet effet est moindre en cas de buse large.
Hauteur de vague à 75% de la valeur maximale
3 mm
En cas de hauteur de vague de 75% de la valeur maximale, la vague doit être stable
sur la buse, c’est-à-dire qu’elle ne doit présenter aucun mouvement vertical ni hori-
zontal. Dans ce cas, elle est idéalement à une hauteur d’env. 3 mm. La hauteur de
la vague est également définie à l’aide de la distance de l’aiguille de test par rap-
port au bord supérieur de la buse de brasage [Test distance Z[mm]] . En cas de
buses étroites (diamètre intérieur < 3 mm), il peut être judicieux de réduire cette
valeur de 0,5 mm pour obtenir une vague optimale, tandis qu’il est plus judicieux
d’augmenter cette valeur de 0,5 mm dans le cas de buses avec un diamètre impor-
tant (diamètre intérieur > 8 mm).
Ersa GmbH Manuel d’utilisation_VF366_fr|Rev. 14|30/11/2017 254/567
6|Description des fonctions

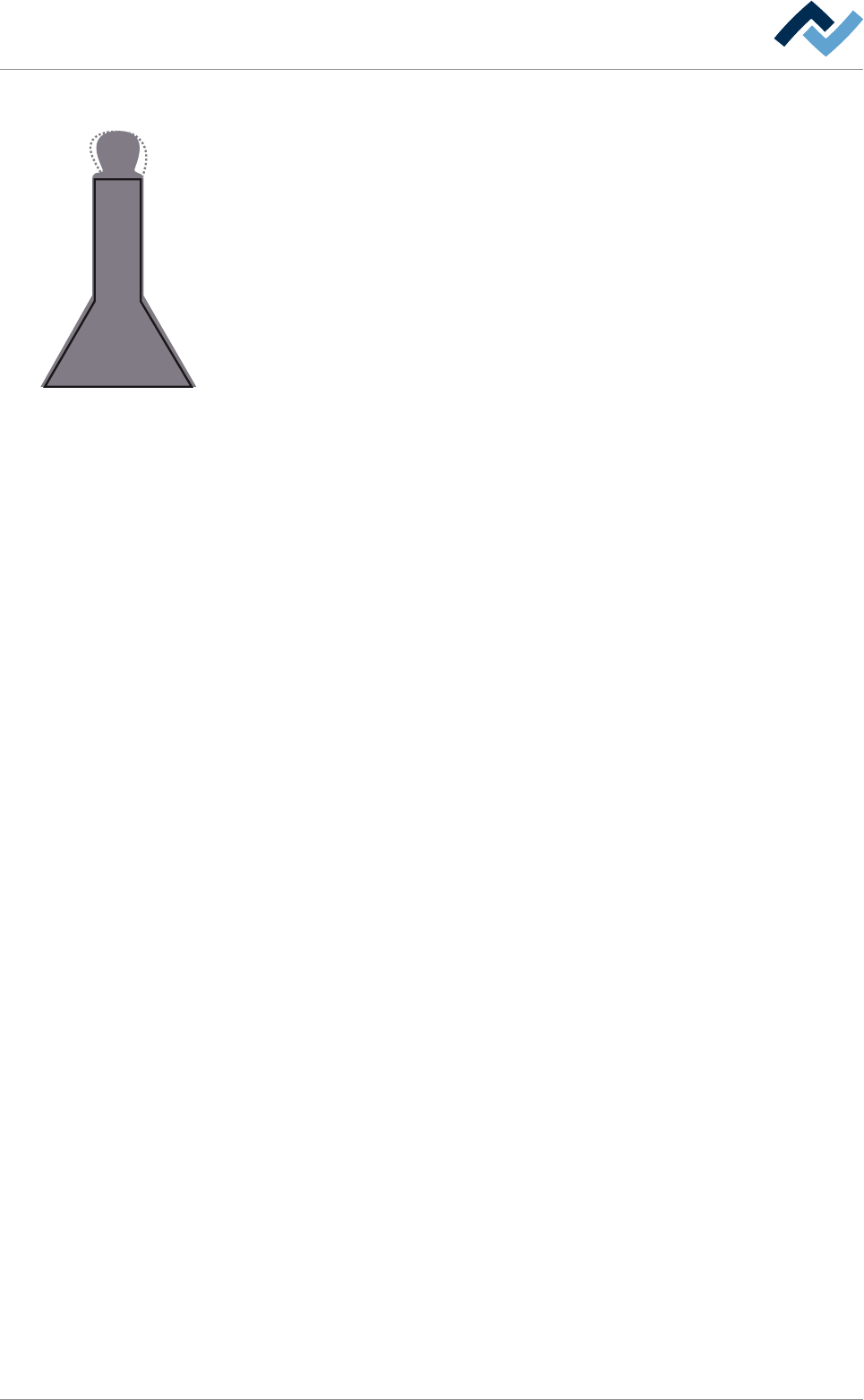

Hauteur de vague à 100%
Pour une hauteur de vague de 100%, la vague peut être instable, mais ne doit pas
basculer sur le côté. Sur les petites buses (jusqu’à un diamètre extérieur d’env. 10
mm), la vague crée un dôme. La vague se déplace dans le sens horizontal et verti-
cal.
Ersa GmbH Manuel d’utilisation_VF366_fr|Rev. 14|30/11/2017 255/567
6|Description des fonctions
La puissance de commande provient de Hauteur vague, Gradient et
Offset!
Gradient
Offset
Hauteur vague
30000
Commande
Pompe
Pompe
Commande
Buse de brasage
Buse de brasage
(B)
(A)

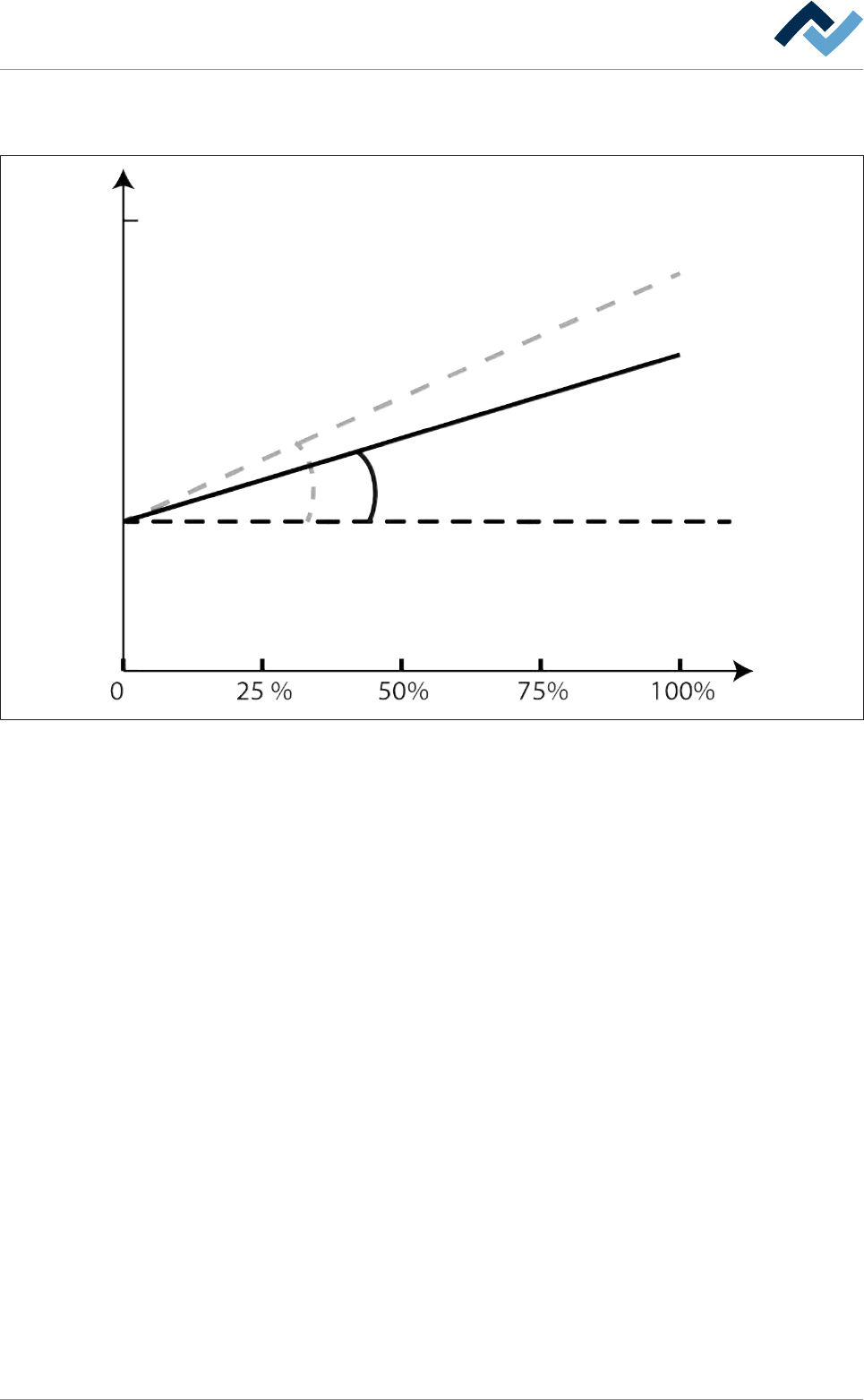

Fig.65: Commande de la pompe: Interaction entre Hauteur vague, Gradient et Offset. Diffé-
rentes buses doivent également fonctionner avec une puissance de commande différente
pour un résultat de brasage optimal. La courbe noire décrit le suivi de la puissance de com-
mande de la buse (A), la courbe grise décrit le suivi de la puissance de commande de la buse
(B).
L’interaction entre Hauteur vague, Gradient et Offset est soulignée de manière gra-
phique comme représenté ici. Offset représente la valeur nécessaire pour que l’al-
liage reste à env. 4 mm en-dessous du bord de buse en cas de hauteur de vague de
1%. La puissance de commande est ici une valeur chiffrée et peut être calculée à
l’aide de la formule suivante:
Puissance de commande = Offset + (Hauteur vague * Gradient)
Ersa GmbH Manuel d’utilisation_VF366_fr|Rev. 14|30/11/2017 256/567
