6|Description des fonctions 6.15.3 Prérequis pour l’alignement d’une buse Si vous souhaitez aligner une nouvelle buse dans Table buses de brasage , les prére- quis suivants doivent être satisfaits: – La machine se tro…
6|Description des fonctions
rouge, cela signifie que le pot de brasage est considéré comme chaud et on uti-
lise [Offset chaud] . Le chiffre sous le symbole indique le Offset chaud actif ac-
tuellement. Il s’agit d’une simple valeur chiffrée sans unité.
– [Tolérance positive du test] et [Tolérance negative du test]: Ces deux valeurs
déterminent dans quelle plage le test de hauteur de vague doit être effectué.
La tolérance plus définit ici la valeur de départ du test avant l’offset paramétré.
La tolérance moins définit dans quelle mesure le test doit être effectué au-des-
sus de l’offset paramétré pour calculer le nouvel offset avant que la procédure
de test ne s’arrête. La valeur recommandée de la tolérance plus est 700 et la
valeur recommandée de la valeur moins est 2000.
– [Offset maxi du test]: Cette valeur limite la puissance de commande maximale.
Les offsets calculés durant le test de hauteur de vague ne peuvent pas dépas-
ser cette valeur.
Ersa GmbH Manuel d’utilisation_VF366_fr|Rev. 14|30/11/2017 260/567
6|Description des fonctions
6.15.3 Prérequis pour l’alignement d’une buse
Si vous souhaitez aligner une nouvelle buse dans Table buses de brasage , les prére-
quis suivants doivent être satisfaits:
– La machine se trouve en mode de fonctionnement [Mode maintenance].
– La pompe d’alliage a atteint l’état de fonctionnement [chaud]
– L’alliage a atteint la température de consigne nécessaire
– L’aiguille destinée au test de hauteur de vague doit être exempte de salissures
– La position de test de la buse doit être correctement réglée, l’aiguille du test de
hauteur de vague doit se trouver en position de test au-dessus du centre de la
buse et montrer la valeur [Test distance Z[mm]] définie dans la table des buses.
– La nouvelle buse doit être propre et peut être mouillée
– La nouvelle buse doit être insérée et chaude
Ersa GmbH Manuel d’utilisation_VF366_fr|Rev. 14|30/11/2017 261/567
6|Description des fonctions
6.15.4 Tutoriel: Aligner une nouvelle buse de brasage
6.15.4.1 Insérer une nouvelle buse dans la table des buses
ü Insérer une nouvelle buse de brasage dans la table des buses:
a) Ouvrir la fenêtre de base.
Préchauffage Module de brasage SortieEntrée Module d´entrée
Pot de brasage
Utilisateur: sans
Module fluxeur
Mode maintenance

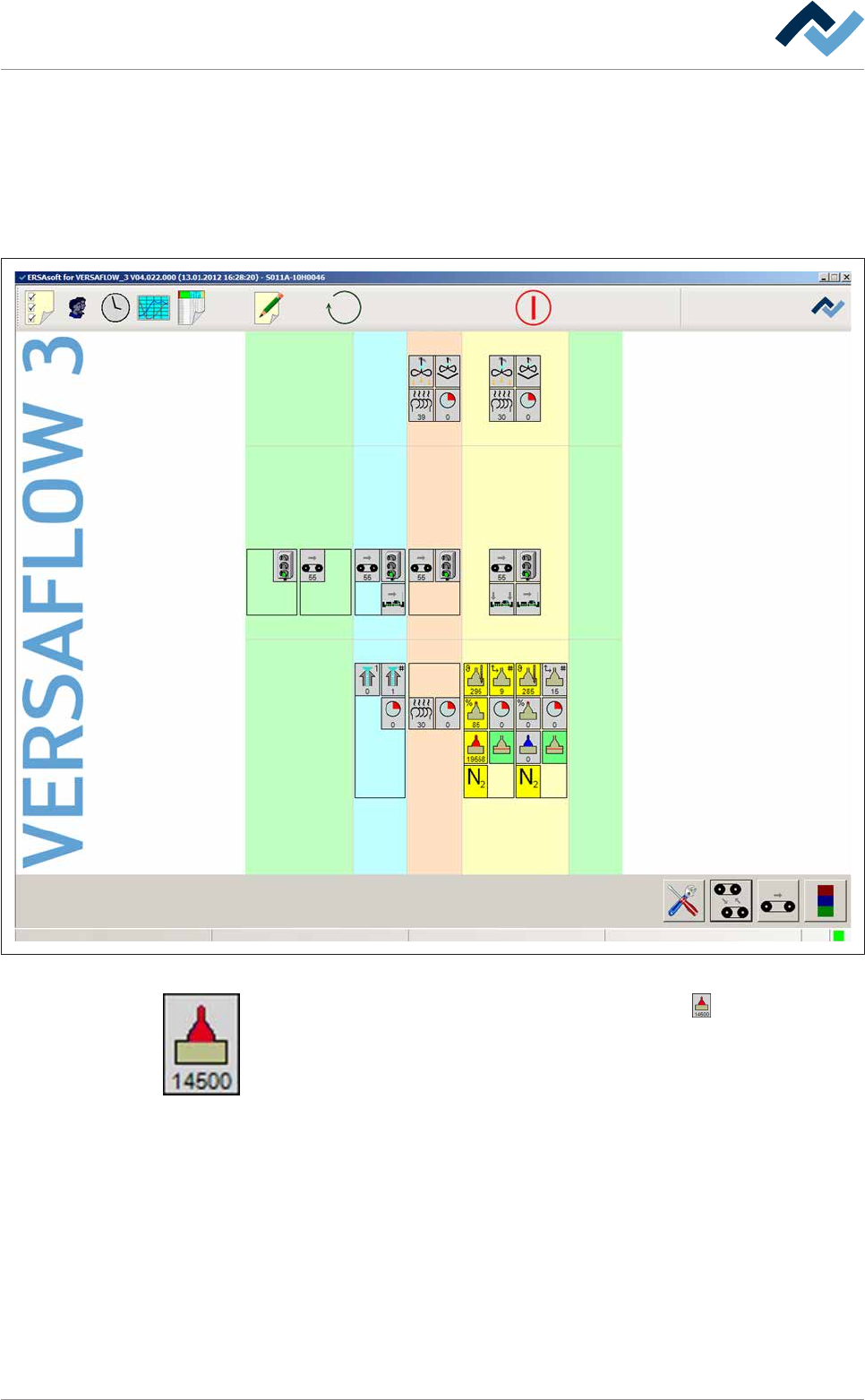

Fig.68: La fenêtre de base du logiciel de commande
b) Dans la zone [Module de brasage], cliquer sur la touche .
ð Lorsque la machine est équipée de plus d’un pot de brasage, cette touche
peut être présente plusieurs fois.
ð La fenêtre de saisie [Module de brasage] s'ouvre :
