6|Description des fonctions Procéder aux réglages relatifs à l’alimentation en brasure ü Procéder aux réglages: ü La machine se trouve dans le mode de fonctionnement [Mode maintenance]. ü L’utilisateur connecté dispos…
6|Description des fonctions
1 2

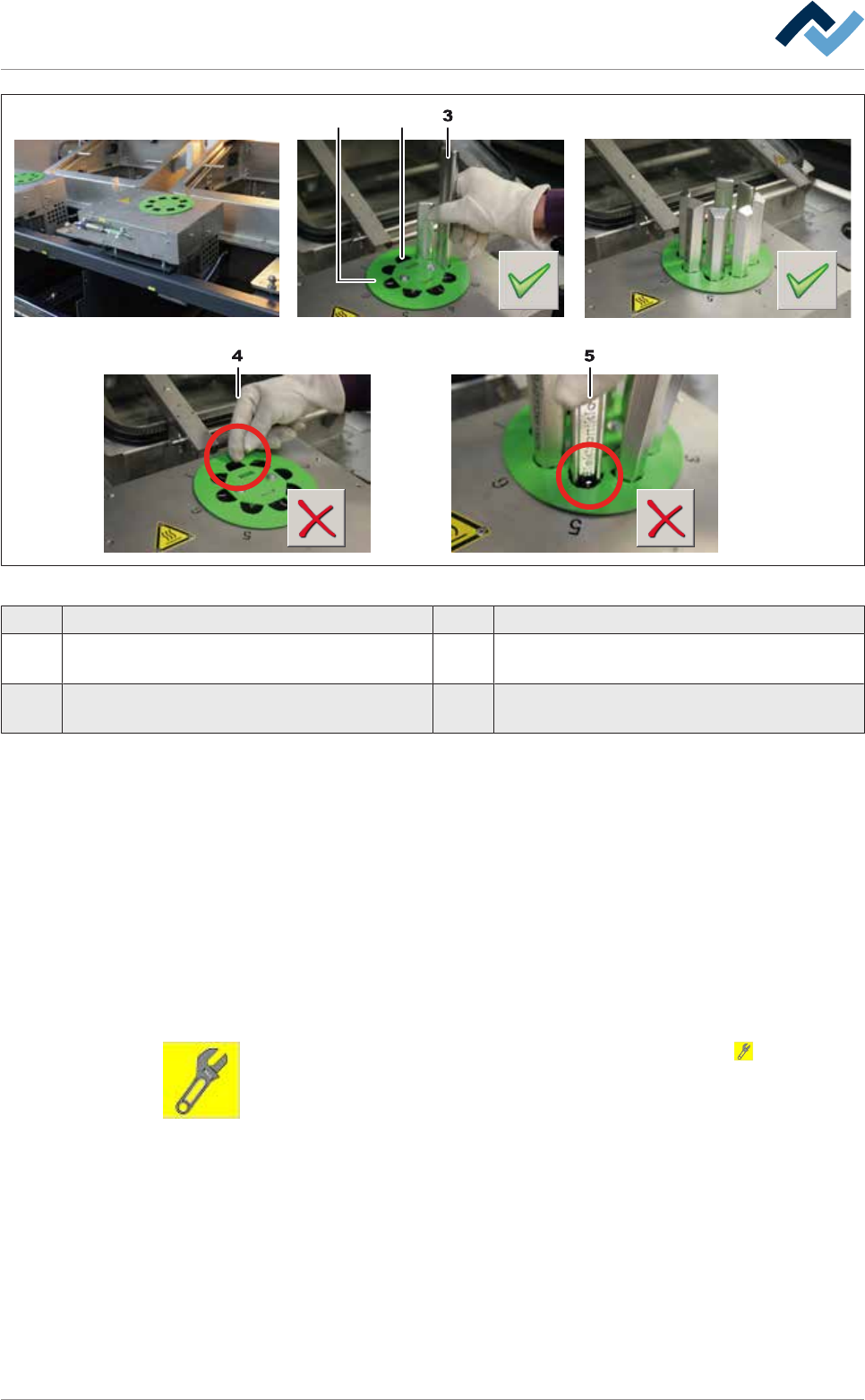

Fig.75: Remplir le magasin de barres à fonction revolver
1 Disque de code 2 Trappe d’évacuation
3 Barres de brasure 4 Incorrect: Ne pas introduire de barres de bra-
sure dans la trappe d’évacuation!
5 Incorrect: Introduire dans le magasin unique-
ment des barres de brasure adaptées!
a) Déballer les barres de brasure. Ce faisant, contrôler les étiquettes de tous les
emballages. Ne pas mélanger des brasures différentes!
ð Si un disque de code (1) est monté:
b) Veiller à ce que les barres de brasure (3) s’insèrent parfaitement dans les en-
coches.
c) Insérer un total de 7 barres de brasure dans le magasin.
d) Remarque: Vous ne devez pas insérer de barres de brasure dans la trappe
d’évacuation (2)! La barre tomberait immédiatement dans le pot!
ð Après avoir rempli le magasin:
e) Fermer le capot de la machine.
f) Dans le cadre [Fonctions commutation], cliquer sur le bouton pour mettre
fin à la maintenance par module. Une fois la maintenance par module termi-
née, le bouton est représenté en gris.
g) Ouvrir la fenêtre de dialogue [Messages] et acquitter tous les messages pré-
sents.
ð La procédure est ainsi achevée.
Ersa GmbH Manuel d’utilisation_VF366_fr|Rev. 14|30/11/2017 277/567
6|Description des fonctions
Procéder aux réglages relatifs à l’alimentation en brasure
ü Procéder aux réglages:
ü La machine se trouve dans le mode de fonctionnement [Mode maintenance].
ü L’utilisateur connecté dispose des autorisations nécessaires.
a) Dans la fenêtre de base, cliquer sur le symbole du module de brasage.
ð La fenêtre de saisie [Module de brasage] apparaît.
b) Dans la barre de symboles inférieure, cliquer sur le bouton.
Ersa GmbH Manuel d’utilisation_VF366_fr|Rev. 14|30/11/2017 278/567
6|Description des fonctions
ð La fenêtre de réglage [Module de brasage] apparaît:
Réglages Module brasage 2 pot 1
Surveillances
Utilisateur:
sans
Mode maintenance
Niveau brasure maxi
Alim. brasure en barre
Niveau brasure mini
Pot de brasage
Durée préchauffage
Tests module
Nombre de circuits
Trajet vers test sans réduction
Mode espace pour test de
niveau de brasure
Durée maxi
Alimentation
Retrait
Pause
s
Fil de brasure
75
Temps jusqu'au test
Puissance vague
Niveau brasure OK
s
s
s
s
pcs
min
%
Hauteur de vague
min
Température fusion brasure
température veille
Correction température
Message de tolérance
Sonde température coupée
°C
°C
°C
Lacune pour apport unique de
métal d'apport
Test hauteur de vague
Durée alimentation brasure
Actuel
Sortie/rentrée pot
Vitesse maxi
60
2.0
0.5
2
33.0
Fig.76: La fenêtre de réglage [Module de brasage]
Surveillances
Niveau brasure maxi
Alim. brasure en barre
Niveau brasure mini
Fil de brasure
Hauteur de vague
c) Dans le cadre [Surveillances], cocher les cases suivantes:
ð [Niveau brasure mini]: Joue un rôle déterminant pour le déroulement au-
tomatique du test.
ð [Fil de brasure]: Surveille si une barre de brasure est disponible.
ð [Alim. brasure en barre]: Surveille les positions de fin de course des cy-
lindres pneumatiques sur l’alimentation en brasure.
Mode espace pour test de
niveau de brasure
Durée maxi
Alimentation
Retrait
Pause
s
Niveau brasure OK
s
s
s
s
Lacune pour apport unique de
métal d'apport
Test hauteur de vague
Durée alimentation brasure
Actuel
60
2.0
0.5
2
33.0
d) Dans le cadre [Tests module] dans le menu déroulant [Mode espace pour test
de niveau de brasure], sélectionner l’entrée [Lacune pour apport unique de
métal d'apport].
e) Dans le cadre [Durée alimentation brasure], saisir les temps pour [Durée maxi],
[Alimentation], [Retrait], [Niveau brasure OK] et [Pause] comme ci-contre.
ð Vous pourrez optimiser ces valeurs ultérieurement.
ü Valider les réglages, fermer la fenêtre de dialogue.
a) Valider le réglage en cliquant sur la touche
.
b) Cliquer sur la touche
pour fermer la fenêtre.
