6|Description des fonctions
Procéder aux réglages relatifs à l’alimentation en brasure
ü Procéder aux réglages:
ü La machine se trouve dans le mode de fonctionnement [Mode maintenance].
ü L’utilisateur connecté dispose des autorisations nécessaires.
a) Dans la fenêtre de base, cliquer sur le symbole du module de brasage.
ð La fenêtre de saisie [Module de brasage] apparaît.
b) Dans la barre de symboles inférieure, cliquer sur le bouton.
Ersa GmbH Manuel d’utilisation_VF366_fr|Rev. 14|30/11/2017 278/567
6|Description des fonctions

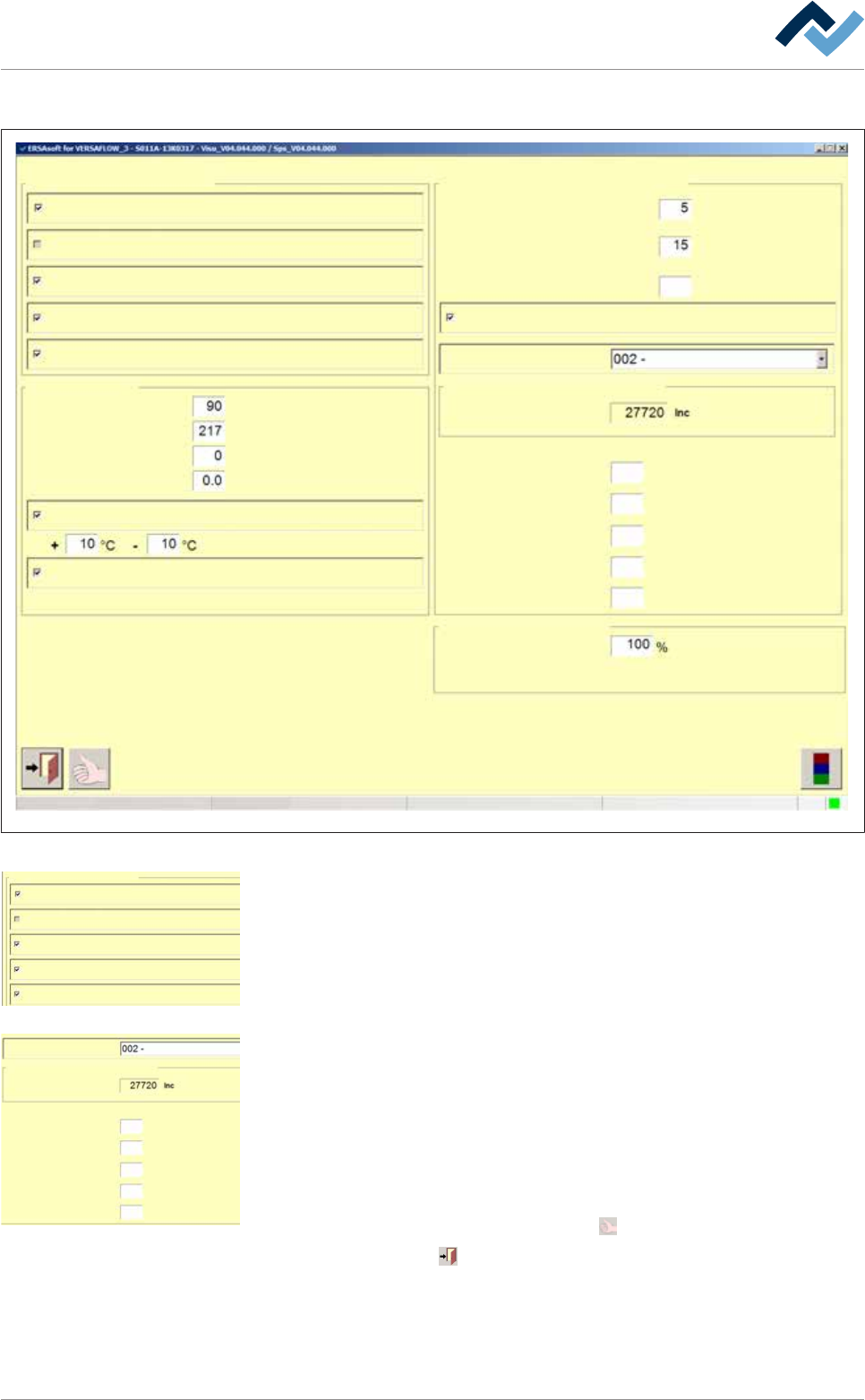

ð La fenêtre de réglage [Module de brasage] apparaît:
Réglages Module brasage 2 pot 1
Surveillances
Utilisateur:
sans
Mode maintenance
Niveau brasure maxi
Alim. brasure en barre
Niveau brasure mini
Pot de brasage
Durée préchauffage
Tests module
Nombre de circuits
Trajet vers test sans réduction
Mode espace pour test de
niveau de brasure
Durée maxi
Alimentation
Retrait
Pause
s
Fil de brasure
75
Temps jusqu'au test
Puissance vague
Niveau brasure OK
s
s
s
s
pcs
min
%
Hauteur de vague
min
Température fusion brasure
température veille
Correction température
Message de tolérance
Sonde température coupée
°C
°C
°C
Lacune pour apport unique de
métal d'apport
Test hauteur de vague
Durée alimentation brasure
Actuel
Sortie/rentrée pot
Vitesse maxi
60
2.0
0.5
2
33.0
Fig.76: La fenêtre de réglage [Module de brasage]
Surveillances
Niveau brasure maxi
Alim. brasure en barre
Niveau brasure mini
Fil de brasure
Hauteur de vague
c) Dans le cadre [Surveillances], cocher les cases suivantes:
ð [Niveau brasure mini]: Joue un rôle déterminant pour le déroulement au-
tomatique du test.
ð [Fil de brasure]: Surveille si une barre de brasure est disponible.
ð [Alim. brasure en barre]: Surveille les positions de fin de course des cy-
lindres pneumatiques sur l’alimentation en brasure.
Mode espace pour test de
niveau de brasure
Durée maxi
Alimentation
Retrait
Pause
s
Niveau brasure OK
s
s
s
s
Lacune pour apport unique de
métal d'apport
Test hauteur de vague
Durée alimentation brasure
Actuel
60
2.0
0.5
2
33.0
d) Dans le cadre [Tests module] dans le menu déroulant [Mode espace pour test
de niveau de brasure], sélectionner l’entrée [Lacune pour apport unique de
métal d'apport].
e) Dans le cadre [Durée alimentation brasure], saisir les temps pour [Durée maxi],
[Alimentation], [Retrait], [Niveau brasure OK] et [Pause] comme ci-contre.
ð Vous pourrez optimiser ces valeurs ultérieurement.
ü Valider les réglages, fermer la fenêtre de dialogue.
a) Valider le réglage en cliquant sur la touche
.
b) Cliquer sur la touche
pour fermer la fenêtre.
Ersa GmbH Manuel d’utilisation_VF366_fr|Rev. 14|30/11/2017 279/567
6|Description des fonctions
Fonction
Remarque: Conditions préalables au fonctionnement correct de l’alimentation en
brasure: Le pot a été entièrement introduit dans la machine, tous les axes ont été
référencés, le pot se trouve dans sa position de travail.
– En mode de fonctionnement [Mode automatique], conformément aux réglages
du cadre [Tests module], des tests du niveau de brasure sont effectués réguliè-
rement. Si le test révèle un niveau de brasure trop bas, un intervalle suffisant
est alors généré entre deux pièces. Cet intervalle est utilisé pour l’alimentation
de la brasure. Si vous avez saisi dans le champ de saisie [Durée maxi], par
exemple, la valeur [60 secondes], la machine génère cet intervalle. Dès que cet
intervalle est disponible, une barre de brasure est introduite depuis le magasin
dans la brasure. Dans ce cas, les temps définis dans le cadre [Durée alimenta-
tion brasure] prévalent.
– Si le magasin ne contient plus de barre de brasure, un message apparaît. Dans
ce cas, remplissez à nouveau le magasin et acquittez le message.
– Si le magasin ne contient plus de barre de brasure et que le niveau de brasure
[Niveau brasure mini] est descendu en-dessous du seuil inférieur, un message
apparaît, la production s’arrête et l’entrée de la machine est verrouillée.
