8|Maintenance et remise en état 8.3.2 Application de la graisse adaptée aux températures élevées dans la zone chaude ü Dans la zone chaude de la machine, utiliser exclusivement TAS-WT 1400°C, ar- ticle 28444. a) Pour l…
8|Maintenance et remise en état
8.3 Lubrifiants, auxiliaires, outils
8.3.1 Lubrifiants utilisés
INDICATION
Risque de fort encrassement, dysfonctionnement possible de la machine !
Toujours utiliser les lubrifiants en quantité adaptée !
Lubrification Désignation Numéro de réfé-
rence
Axe Z Module de brasage sélectif
Graisser la vis de levage Klüber NBU 15 210860
Huiler les colonnes de guidage Lubcon Chain Spray 400 ml
Lubcon Chain Oil, bottle 500
ml
6XOEL24-0.4S
6XOEL24-0.5
Convoyeurs
Huiler les chaînes des
convoyeurs
Lubcon Chain Spray 400 ml
Lubcon Chain Oil, bottle 500
ml
6XOEL24-0.4S
6XOEL24-0.5
Éléments mécaniques pour la compression latérale / Blocage vertical dans le mo-
dule de brasage
Lubrifier les éléments méca-
niques dans la zone froide
Molykote Dry lubricant, 400
ml, Spray
77781
Lubrifier les éléments méca-
niques dans la zone chaude
Molykote D321R, Anti-friction
coating, temperature resistant,
400 ml Spray
231321
Réglage de la largeur
Graisser la crémaillère TAS-WT 1400°C 28444
Graisser les pignons droits TAS-WT 1400°C 28444
Graisser les arbres cannelés TAS-WT 1400°C 28444
Raccords vissés dans la zone chaude
Graisse adaptée aux tempéra-
tures élevées
TAS-WT 1400°C 28444
Capot de gazage Module de brasage
Graisser les filetages du capot
de gazage
TAS-WT 1400°C 28444
Ersa GmbH Manuel d’utilisation_VF366_fr|Rev. 14|30/11/2017 302/567
8|Maintenance et remise en état
8.3.2 Application de la graisse adaptée aux températures élevées dans la zone
chaude
ü Dans la zone chaude de la machine, utiliser exclusivement TAS-WT 1400°C, ar-
ticle 28444.
a) Pour le graissage
b) Comme séparateur pour les raccords vissés et les jointures
ð Observer l'illustration suivante :

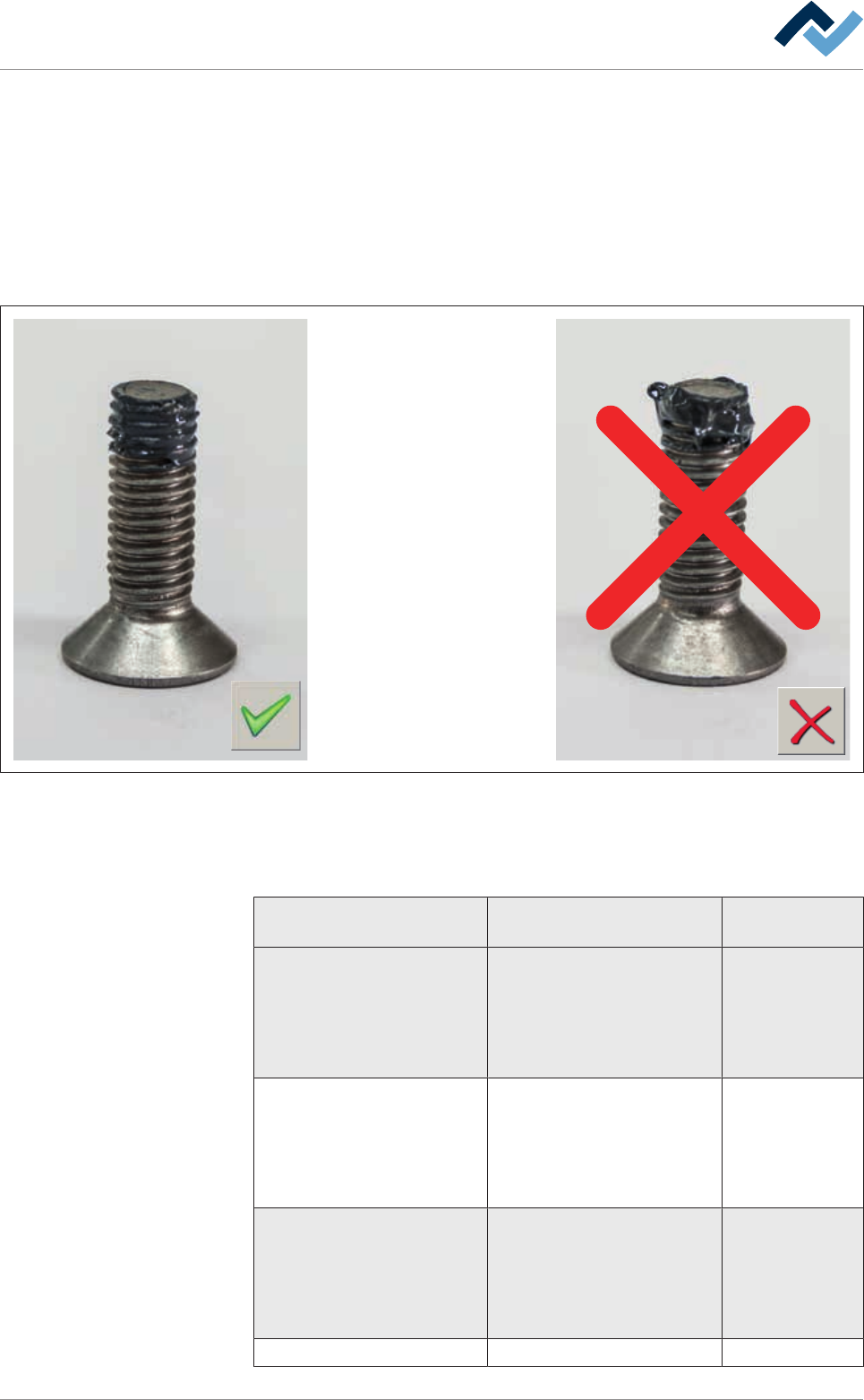

Fig.80: Utiliser modérément la graisse adaptée aux températures élevées dans la zone
chaude !
8.3.3 Détergents utilisés
Opérations de nettoyage Description Numéro de réfé-
rence
Vitres en verre acrylique Cleaning agent for plastics, an-
tistatic
Cleaning set, with micro fiber
cloth
Micro fiber cloth
211125
211214
211207
Nettoyer les capteurs Cleaning agent for plastics, an-
tistatic
Cleaning set, with micro fiber
cloth
Micro fiber cloth
211125
211214
211207
Nettoyer le film ESD Cleaning agent for plastics, an-
tistatic
Cleaning set, with micro fiber
cloth
Micro fiber cloth
211125
211214
211207
Nettoyer les têtes de fluxage Cleaning cloth, lint-free 17231
Ersa GmbH Manuel d’utilisation_VF366_fr|Rev. 14|30/11/2017 303/567
8|Maintenance et remise en état
Opérations de nettoyage Description Numéro de réfé-
rence
Nettoyer et activer les buses
de brasage
ERSA solder nozzle cleaning set 106249
Nettoyer le module de brasage
DIP, effectuer la maintenance
du module
Ersa cleaning tool set 4ZBRBE7
Nettoyer et entretenir les
pièces pourvues d'un revête-
ment des modules de brasage
DIP
Supplementary ERSA cleaning
tool set
112547
8.3.4 Outils et produits auxiliaires
Opérations de maintenance Description Numéro de réfé-
rence
Application de graisses Greasing brush 211209
Injection de graisse Grease injector for hollow
nipples and pointed nipples
92159
Ustensiles de nettoyage ERSA pour les modules de brasage sélectifs
Pour les opérations de maintenance et de nettoyage effectuées sur les modules de
brasage sélectifs, les ustensiles de nettoyage ERSA, numéro de référence 4ZBRBE7
sont recommandés :
