8|Maintenance et remise en état Démonter la buse de brasage et la nettoyer. 1 3 2 Fig.85: Démonter la buse de brasage et la nettoyer. ü Démonter la buse de brasage et la nettoyer: a) Retirer la partie supérieure du c…
8|Maintenance et remise en état
Préparation des travaux de service
1

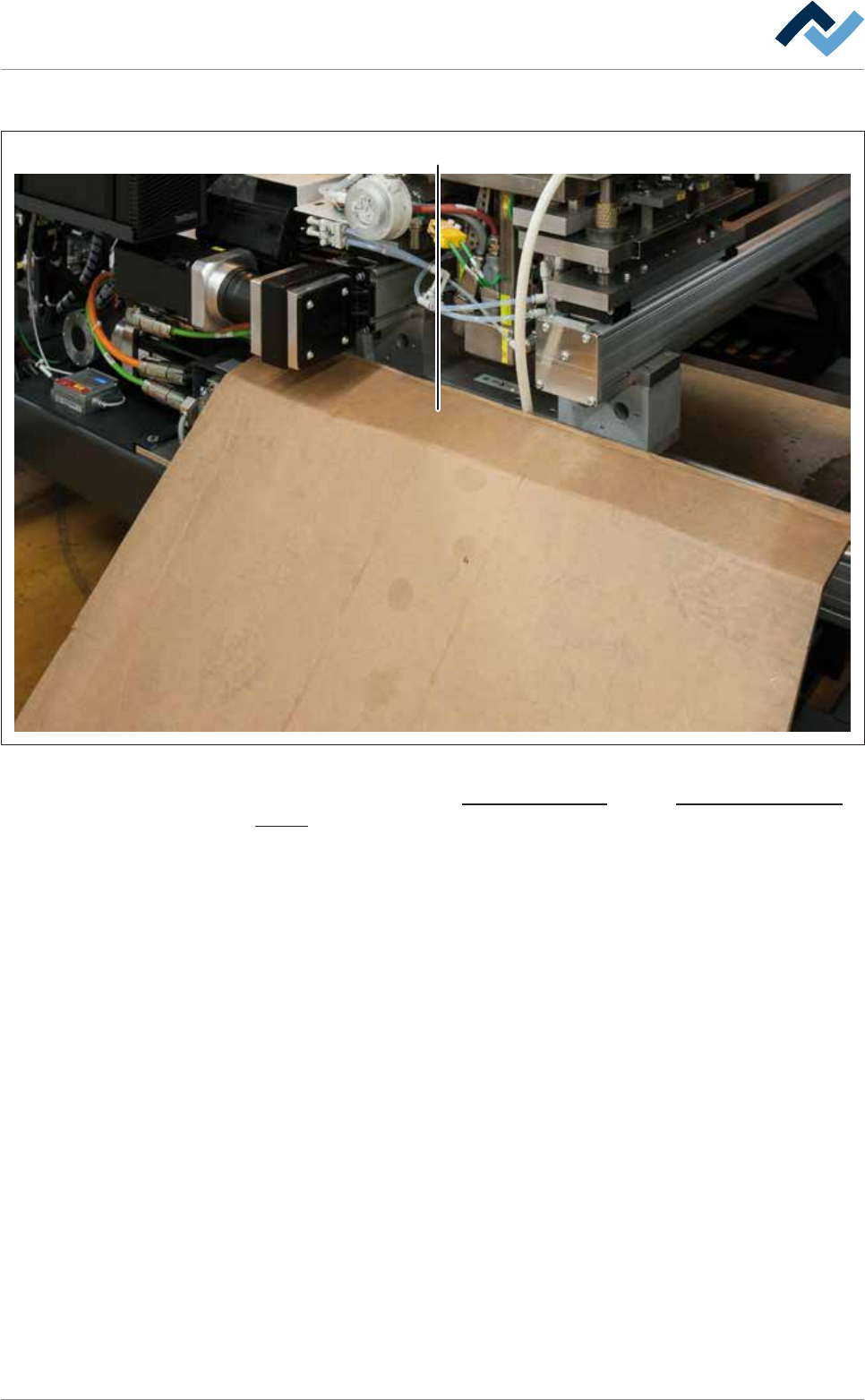

Fig.84: Couvrir le système d'axes
Lisez à ce sujet les chapitres Détergents utilisés [
}303] et Outils et produits auxi-
liaires [}304].
ü Préparer le service:
ü La machine se trouve en mode de fonctionnement [Mode maintenance].
ü L'alliage a totalement fondu dans le module de brasage.
a) La vague est éteinte.
b) Activer la maintenance par module sur le terminal.
ð Déplacer le pot de brasage en position [Message maintenance].
c) Ouvrir les portes et les capots au niveau du module de brasage.
d) Couvrir le système d'axes (1)
ð Cela termine le processus.
Ersa GmbH Manuel d’utilisation_VF366_fr|Rev. 14|30/11/2017 310/567
8|Maintenance et remise en état
Démonter la buse de brasage et la nettoyer.
1 3
2

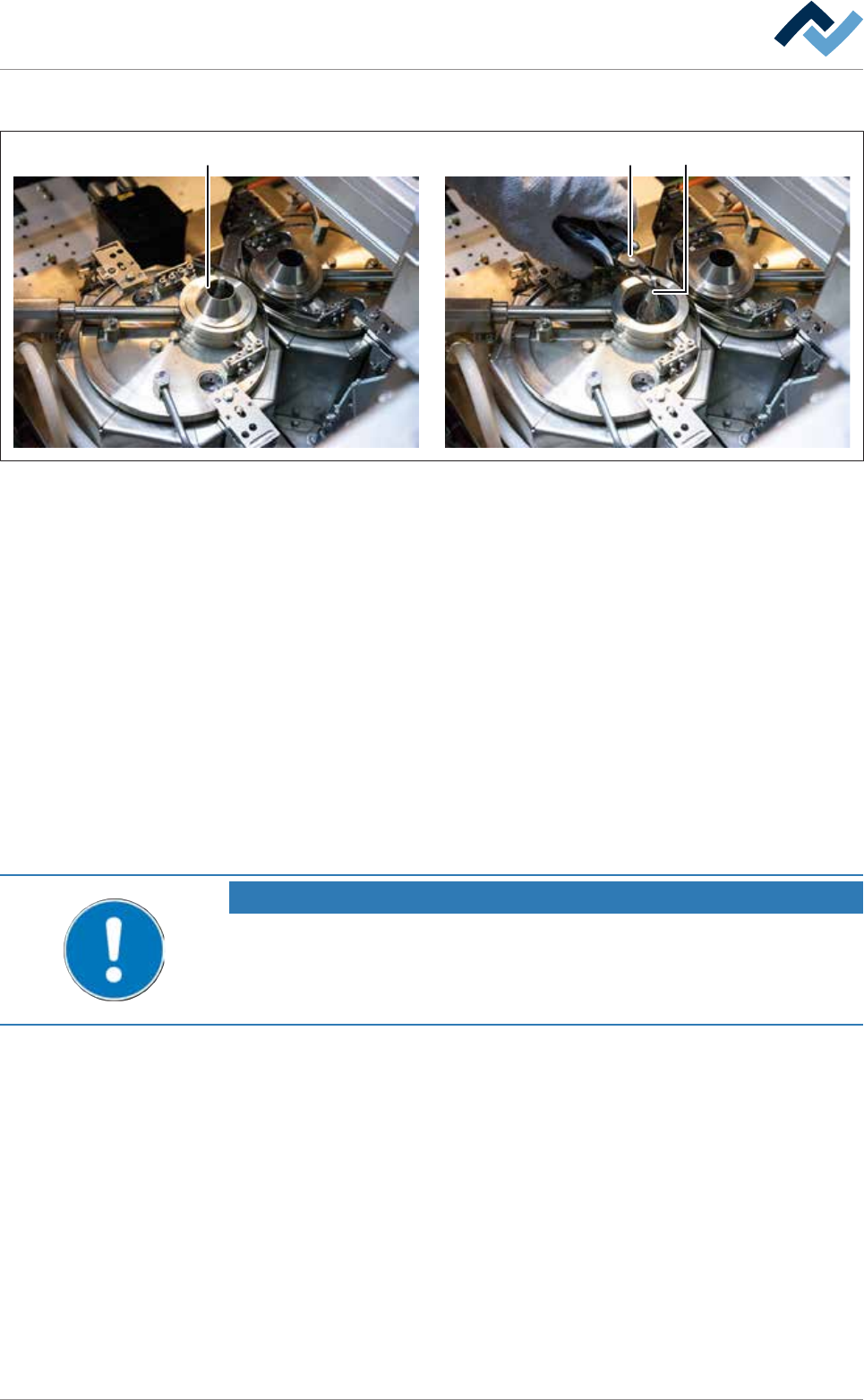

Fig.85: Démonter la buse de brasage et la nettoyer.
ü Démonter la buse de brasage et la nettoyer:
a) Retirer la partie supérieure du capuchon de gazage (1) et nettoyer avec un pin-
ceau.
b) Retirer la buse de brasage (2) à l'aide de la pince de buse (3).
ð Nettoyer la buse de brasage avec un pinceau. Retirer les résidus de brasure
incrustés avec un racloir en bois.
ð Remarque : Les pièces en contact avec l'alliage sont faciles à nettoyer lors-
qu'elles sont encore chaudes!
c) Effectuer un contrôle visuel de la buse de brasage :
ð Si la buse de brasage présente des dommages:
d) Remplacer la buse endommagée.
ð Cela termine le processus.
Si l'activation de la buse de brasage est nécessaire:
INDICATION
Documents complémentaires
Pour la préparation de la tête de fluxage, le document [106314] est disponible. Vous
trouverez la notice d'utilisation sur le CD-rom [product_data_selective ], qui fait partie
de la livraison.
Ersa GmbH Manuel d’utilisation_VF366_fr|Rev. 14|30/11/2017 311/567
8|Maintenance et remise en état
Nettoyer le capuchon de gazage
1 10
6 7 9
2
3 4 3
5 8

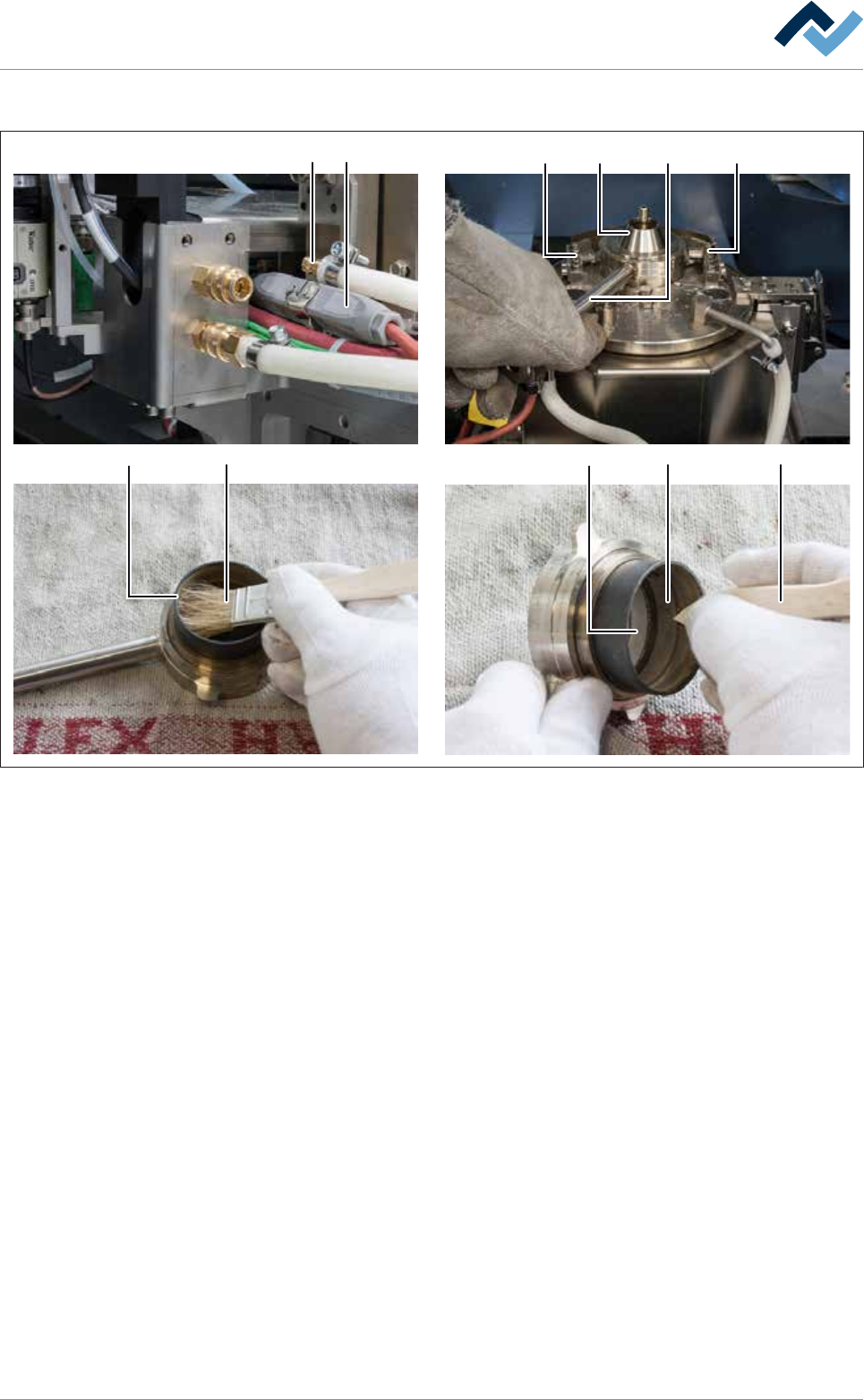

Fig.86: Nettoyer le capuchon de gazage
ü Nettoyer le capuchon de gazage:
a) Desserrer le raccord rapide (1) de l'alimentation en azote.
ð Si le pot de brasage est équipé d'un chauffage à l'azote:
b) Libérer le raccord enfichable (10).
c) Desserrer le capuchon de gazage sur le levier (2) d'un mouvement de rotation
des ressorts de retenue (3).
d) Déposer le capuchon de gazage sur un support résistant à la chaleur.
e) Nettoyer la bague de gazage (8) et le capuchon de gazage avec un pinceau.
f) Retirer les résidus de brasure incrustés avec un racloir en bois.
g) Nettoyer ensuite la bague de gazage (8) dans un bain à ultra-sons.
h) Contrôle visuel de la bague de gazage (8).
ð En cas de bague de gazage fortement usée :
i) Remplacer la bague de gazage.
ð Cela termine le processus.
Si vous devez remplacer la bague de gazage: Lisez le chapitre Remplacement de
l'anneau de gazéification.
Ersa GmbH Manuel d’utilisation_VF366_fr|Rev. 14|30/11/2017 312/567
