8.6.3 Aspiration dans la réserve de flux: Contrôle visuel
ü Vérifier l'aspiration dans la réserve de flux:
a) Ouvrir les portes et les capots au niveau de la réserve de flux.
ð Mettre en place un bracelet électrostatique et relier à la liaison équipoten-
tielle de la machine.
ð Dans la réserve dédiée au réservoir de flux, il y a une ouverture d'aspira-
tion:
b) Allumer le dispositif d'aspiration et saisir l’ouverture d'aspiration avec la main.
ð En cas d'aspiration correcte, on peut sentir un flux d'air.
ð Si aucun flux d'air n’est perceptible au niveau de l’ouverture d'aspiration:
c) Faire contrôler l'installation d'aspiration par un personnel spécialisé.
ð Un tube flexible d'aspiration est raccordé sur la paroi extérieure de la ré-
serve de flux:
d) Procéder au contrôle visuel du tube d’aspiration.
e) Faire remplacer tout tube d'aspiration endommagé ou usé par un personnel
spécialisé.
f) Effectuer un contrôle visuel de tous les raccords d'aspiration.
ð Les raccords doivent être étanches.
g) Resserrer les colliers de serrage desserrés, remplacer les colliers de serrage en-
dommagés.
ð Cela termine le processus.
8.6.4 Contrôler le fonctionnement du manostat différentiel (aspiration)
ATTENTION
Danger d'accident !
ü Avant de commencer les travaux de maintenance :
a) N'effectuez jamais d'activités pour lesquelles vous n'êtes pas qualifié !
b) Commencer par lire le chapitre [Consignes de sécurité] et l'observer.
c) Porter un équipement personnel de protection.
d) Tenir prêts les outils et produits auxiliaires nécessaires.
2 1
Fig.96: Un manostat différentiel de l'aspiration
1 Tube
2 Raccordement
Ersa GmbH Manuel d’utilisation_VF366_fr|Rev. 14|30/11/2017 327/567
8|Maintenance et remise en état
Contrôler le fonctionnement du manostat différentiel
ü Contrôler le fonctionnement :
a) Plusieurs manostats différentiels peuvent se trouver dans l'installation d'aspira-
tion. Contrôlez toujours tous les manostats différentiels !
b) Laisser refroidir la machine.
c) S'assurer que le système d'extraction est allumé.
d) Retirer le tuyau du raccord et attendre env. 20 secondes.
ð Au bout de maximum 20 secondes, un message doit apparaître.
ð Si aucun message n'apparaît :
e) Faire contrôler le manostat différentiel par un spécialiste.
ð Si un message n'apparaît :
f) Raccorder de nouveau le tuyau, acquitter le message.
ð Cela termine le processus.
Ersa GmbH Manuel d’utilisation_VF366_fr|Rev. 14|30/11/2017 328/567
8|Maintenance et remise en état
8.6.5 Contrôler le circuit pneumatique
1
2
31

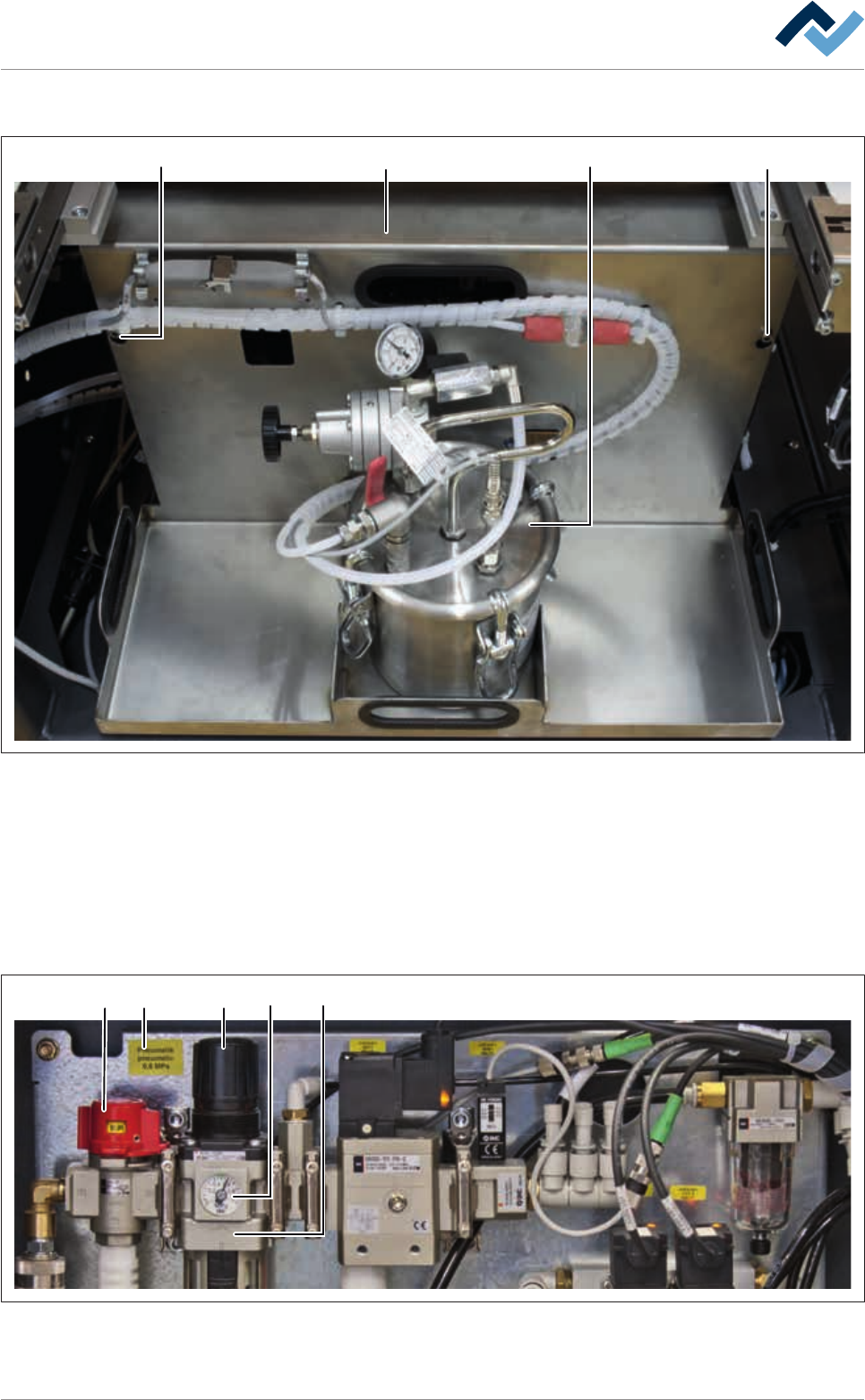

Fig.97: Retirer la tôle de couverture
ü Démonter la tôle de couverture :
a) Ouvrir la porte située dans la zone du fluxeur.
b) Desserrer les vis (1).
c) Soulever la tôle de couverture (2) et la retirer de la machine avec le réservoir.
d) Déposer la tôle de couverture sur un support plat.
ð L'alimentation en air comprimé et en azote apparaît.
6 7
8
45
Fig.98: Régler la pression pneumatique d'entrée
ü Contrôler et régler la pression pneumatique d'entrée :
