8|Maintenance et remise en état 8.8.4 Graissage de l'axe Z du module de brasage sélectif DANGER Danger de mort ou de blessure grave par machine chauffée ! Les pots de brasage chauds contiennent du métal en fusion …
8|Maintenance et remise en état
8.8.3 Fluxeur spray : Contrôle visuel du filtre de flux
23 321

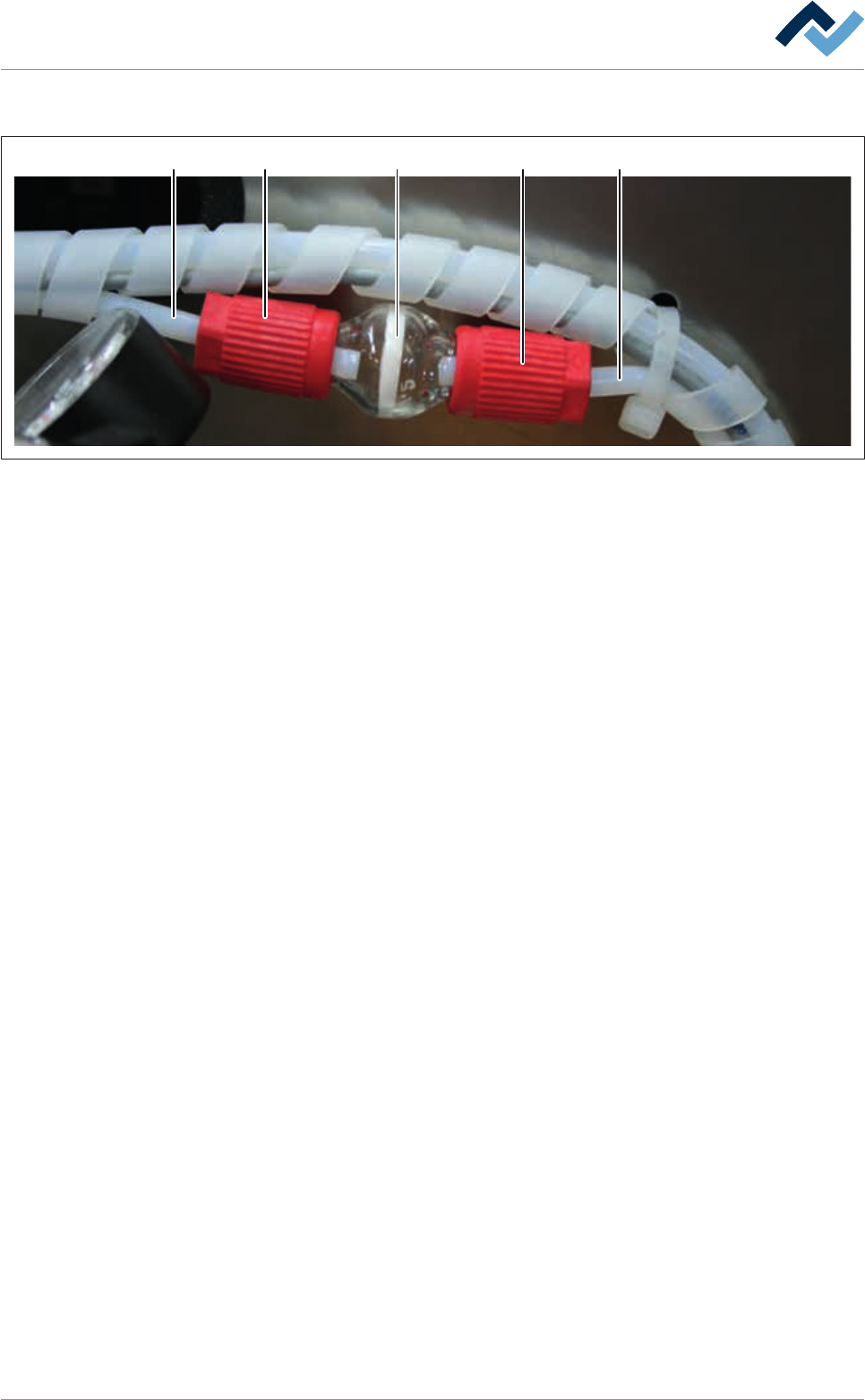

Fig.118: Filtre de flux
ü Contrôle visuel des filtres de flux :
a) Nettoyer le filtre légèrement encrassé (3) dans un bain à ultra-sons.
b) Remplacer un filtre très encrassé ou endommagé.
c) Contrôler ensuite le bon serrage des raccords vissés (2) et des tuyaux.
ð Après un remplacement de filtre ou après un nettoyage de filtre :
d) Purger/désaérer le système.
ð Cela termine le processus.
Ersa GmbH Manuel d’utilisation_VF366_fr|Rev. 14|30/11/2017 362/567
8|Maintenance et remise en état
8.8.4 Graissage de l'axe Z du module de brasage sélectif
DANGER
Danger de mort ou de blessure grave par machine chauffée ! Les pots de brasage
chauds contiennent du métal en fusion !
ü Pour tous les travaux, respecter les précautions de sécurité suivantes :
a) Il est interdit de toucher au pot de brasage pendant le fonctionnement !
b) Avant de procéder aux opérations de service et de nettoyage, laisser le pot de
brasage refroidir à température ambiante ! Pour cela, observer la température du
bain sur le terminal de la machine !
c) Lors de la montée en température et du refroidissement du bain, du métal en fu-
sion peut être projeté hors du pot de brasage ! Pour cette raison, les vitres de
protection de la machine doivent rester fermées pendant la montée en tempéra-
ture et lors du refroidissement !
d) Ouvrir les vitres de protection uniquement lorsque le bain s'est entièrement soli-
difié !
e) Tous travaux de service et de nettoyage sur les pots de brasage chauds doivent
toujours être effectués par un personnel spécialisé et formé !
2 2 2 21

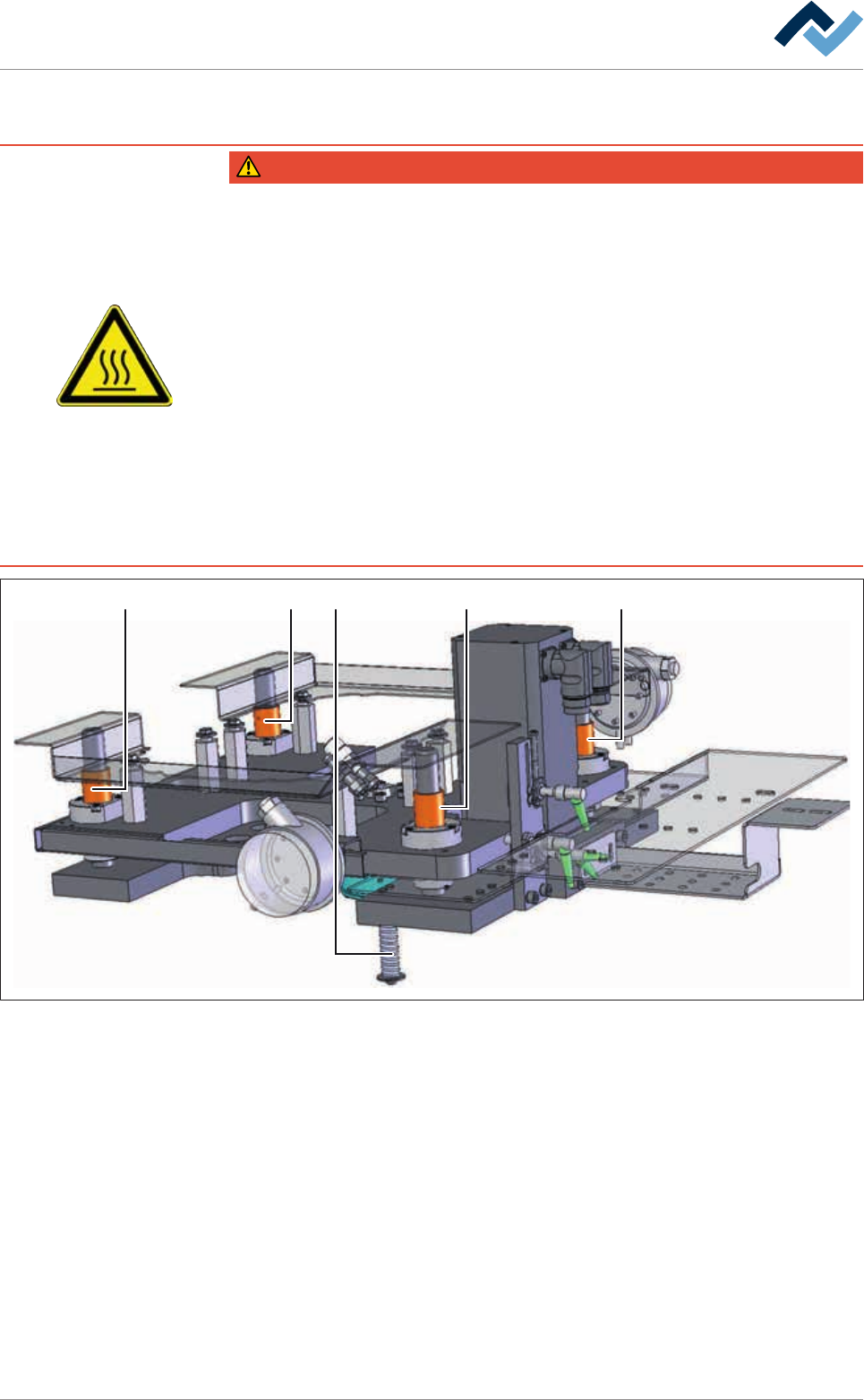

Fig.119: Graissage de l'axe Z
ü Graissage de l'axe Z :
a) Laisser refroidir la machine.
b) Ouvrir les capots et les portes des systèmes d'axes.
c) Retirer et nettoyer les champs de protection éventuellement existants.
d) Éteindre le convoyeur, le fluxeur et les préchauffages.
e) Basculer la machine en mode de fonctionnement [Mode maintenance].
f) Ouvrir la fenêtre de saisie [Module de brasage].
g) Référencer le module de brasage. Ensuite, déplacer le module de brasage dans
la position [Position de maintenance].
h) Nettoyer la vis de levage (1) avec un chiffon non pelucheux.
i) Répartir une bande de 1 cm de graisse de manière uniforme sur la vis de levage
à l'aide d'un pinceau de lubrification.
Ersa GmbH Manuel d’utilisation_VF366_fr|Rev. 14|30/11/2017 363/567
8|Maintenance et remise en état
j) Fermer la porte d'habillage avant.
k) Acquitter le message d'erreur existant.
l) Référencer le module de brasage.
m)Déplacer trois fois le module de brasage dans [par impulsion] en position
haute/basse maximale.
ð Cela termine le premier processus de graissage.
n) Répéter le processus deux fois. Il convient ici de ne plus effectuer l'étape «Net-
toyer la vis de levage».
o) Nettoyer et graisser les colonnes de guidage (2).
ð Cela termine le processus.
Lisez à ce sujet le chapitre Lubrifiants utilisés [
}302].
