8|Maintenance et remise en état f) Ouvrir avec précaution l'alimentation d'azote avec le robinet (5). Contrôle le manomètre (7), régler la pression dans la soupape (13) sur 0,5 bar. g) Soulever le réservoir d…
8|Maintenance et remise en état
12 13758 43

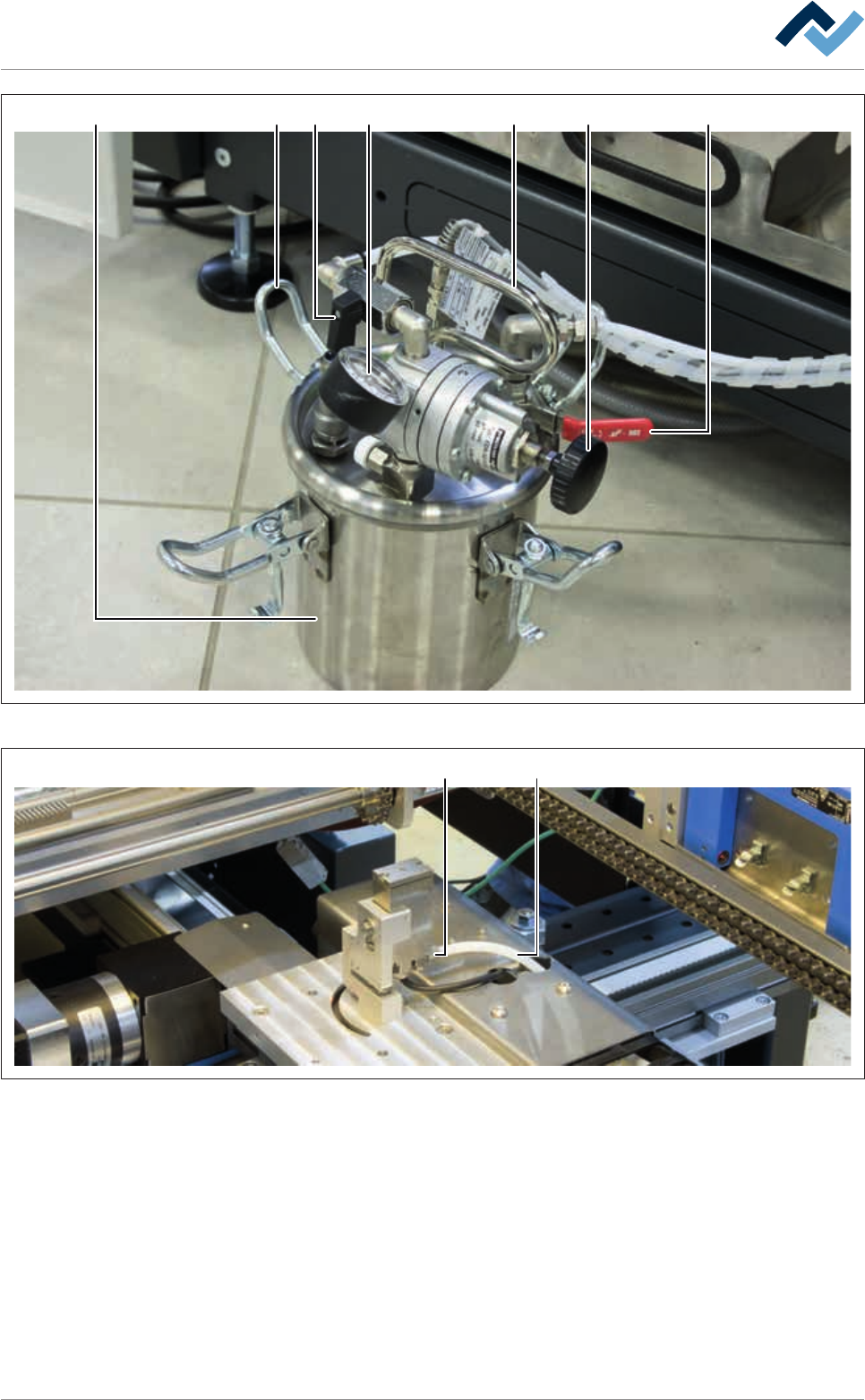

Fig.125: Contrôler le réservoir de flux
1 2
Fig.126: Purger la conduite
ü Vider les tuyaux, régler la pression :
a) Inspection visuelle de tous les composants du réservoir. Nettoyer les compo-
sants sales.
b) Sur la tête de fluxage, desserrer le tuyau (2) en ouvrant le raccord à vis (2) et
l'insérer dans un récipient de collecte.
c) Ouvrir le robinet (4) vers ON. Ouvrir avec précaution l'alimentation d'azote
avec le robinet (5) pour faire sortir le flux de brasage du tuyau (2).
d) Dès que le flux de brasage ne fait plus de bulles, fermer le robinet (5).
e) Monter le tuyau (2) sur la tête de fluxage, serrer le raccord à vis (1).
Ersa GmbH Manuel d’utilisation_VF366_fr|Rev. 14|30/11/2017 374/567
8|Maintenance et remise en état
f) Ouvrir avec précaution l'alimentation d'azote avec le robinet (5). Contrôle le
manomètre (7), régler la pression dans la soupape (13) sur 0,5 bar.
g) Soulever le réservoir du flux de brasage (3) et le bouger avec précaution dans
les deux directions.
ð Aucun flux de brasage ne doit sortir.
h) En cas de sortie du flux de brasage ou si l'on perçoit un bruit de souffles, enle-
ver la pression de l'installation.
i) Serrer les raccords qui n'ont pas une étanchéité parfaite.
j) Faire remplacer par un personnel qualifié les éventuels raccords endommagés.
ð La procédure est alors terminée.
Ersa GmbH Manuel d’utilisation_VF366_fr|Rev. 14|30/11/2017 375/567
8|Maintenance et remise en état
8.10.4 Magasin de barres à fonction revolver (Option): Contrôle visuel,
nettoyage
Dans le magasin de barres à fonction revolver disponible en option, le câble de
fibre optique doit être nettoyé et l’usure de la roue dentée doit être contrôlée.
Préparer la maintenance
ü La machine se trouve dans le mode de fonctionnement [Mode maintenance].
ü La brasure a entièrement fondu dans le module de brasage.
a) La vague est désactivée.
b) Activer la maintenance par module au niveau du terminal.
ð Le pot de brasage se déplace en position [Message maintenance].
AVERTISSEMENT
Surfaces chaudes, gaz chauds. Danger de brûlure !
INDICATION
Porter des gants de protection!
a) Ouvrir le capot au niveau du module de brasage.
