8|Maintenance et remise en état
Ouvrir le magasin de barres à fonction revolver, vérifier la roue dentée et
nettoyer le câble de fibre optique
2 31

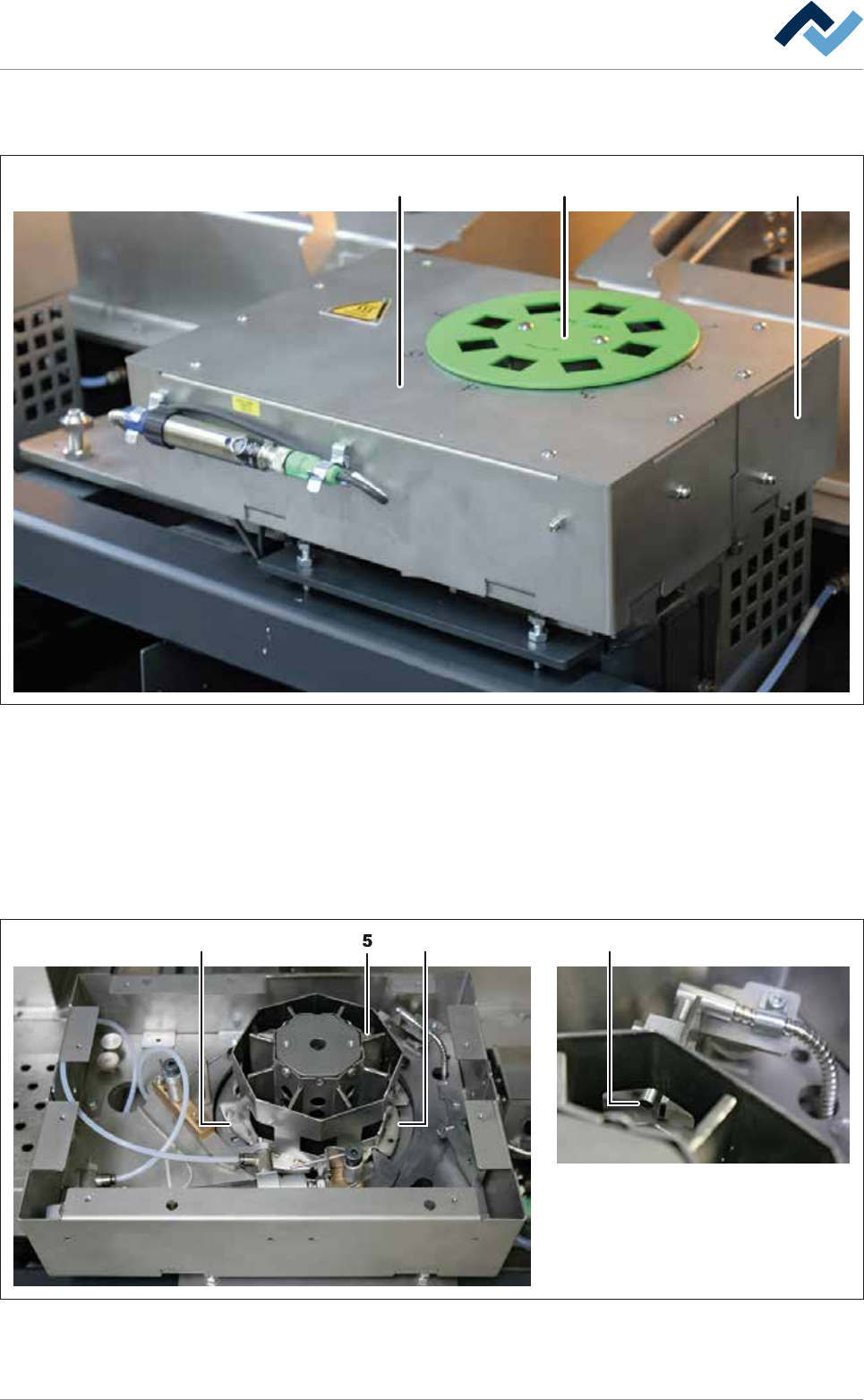

Fig.127: Magasin de barres à fonction revolver
a) Retirer toutes les barres qui se trouvent encore dans le magasin.
ð Le message signalant que le magasin de barres est vide, apparaît.
a) Avec un outil approprié, dévisser le disque de code (2) disponible en option.
b) Avec un outil approprié, dévisser le couvercle du magasin de barres (1).
(Le recouvrement des arêtes (3) situé dans le coin arrière gauche peut être dévissé
pour pouvoir extraire le câble de fibre optique).
54 4
Fig.128: Magasin de barres à fonction revolver ouvert
Ersa GmbH Manuel d’utilisation_VF366_fr|Rev. 14|30/11/2017 377/567
8|Maintenance et remise en état
a) Contrôler l’usure de la roue dentée (4). Si la roue dentée doit être remplacée,
cela doit être effectué par un personnel spécialisé.
b) Nettoyer soigneusement l’ouverture du câble de fibre optique (5) à l’aide d’un
chiffon doux non pelucheux.
c) Visser le couvercle du magasin de barres.
d) Visser à nouveau le disque de code disponible en option.
e) Remplir le magasin de barres.
f) Fermer le capot.
g) Mettre fin à la maintenance par module.
h) Ouvrir la fenêtre de dialogue [Messages] et contrôler puis acquitter tous les
messages présents.
ð La procédure est ainsi achevée.
Ersa GmbH Manuel d’utilisation_VF366_fr|Rev. 14|30/11/2017 378/567
8|Maintenance et remise en état
8.11 Opérations de maintenance à effectuer si nécessaire
8.11.1 Remplissage de la réserve du flux de brasage
1 2
Fig.129: Réservoir de flux
Compléter la réserve de flux
ü Démonter le réservoir de flux :
a) Ouvrir la porte située dans la zone du fluxeur.
b) Mettre en place un bracelet électrostatique et relier à la liaison équipotentielle
de la machine.
c) Retirer le réservoir (3) à l'aide de la poignée et le placer sur un support propre.
