3|Pour votre sécurité
3.2.5 Comportement de la machine après activation du bouton-pression d’arrêt
d’urgence
Après activation du bouton-pression d’arrêt d’urgence, la machine se comporte
comme suit:
– Tous les convoyeurs sont arrêtés
– Les pré-chauffages sont arrêtés
– Les vagues sont arrêtées, les axes des modules de brasage sont arrêtés
– Le fluxeur spray est arrêté, ses axes sont arrêtés
– L’installation d’extraction d’air reste activée
Néanmoins certains risques résiduels sont encore présents!
DANGER
Danger de mort ou de blessures très graves en raison du métal liquide, danger de
blessures corporelles et de dommages matériels en raison de pièces de machines à
haute température!
a) Après activation du bouton-poussoir d’arrêt d’urgence, les capots, portes et pro-
tections doivent être ouverts exclusivement par un personnel spécialisé formé!
Les dangers suivants sont à prendre en considération:
ð Les chauffe-pots ne sont pas arrêtés. Les pots de brasage ne se refroidissent
donc pas et l’alliage qu’ils contiennent reste liquide!
ð Les préchauffages ne se refroidissent que lentement et peuvent continuer à
présenter des températures élevées dangereuses!
ð Certaines parties du convoyeur peuvent être très chaudes, cela vaut tout par-
ticulièrement dans la zone des préchauffages!
Ersa GmbH Manuel d’utilisation_VF366_fr|Rev. 14|30/11/2017 37/567
3|Pour votre sécurité

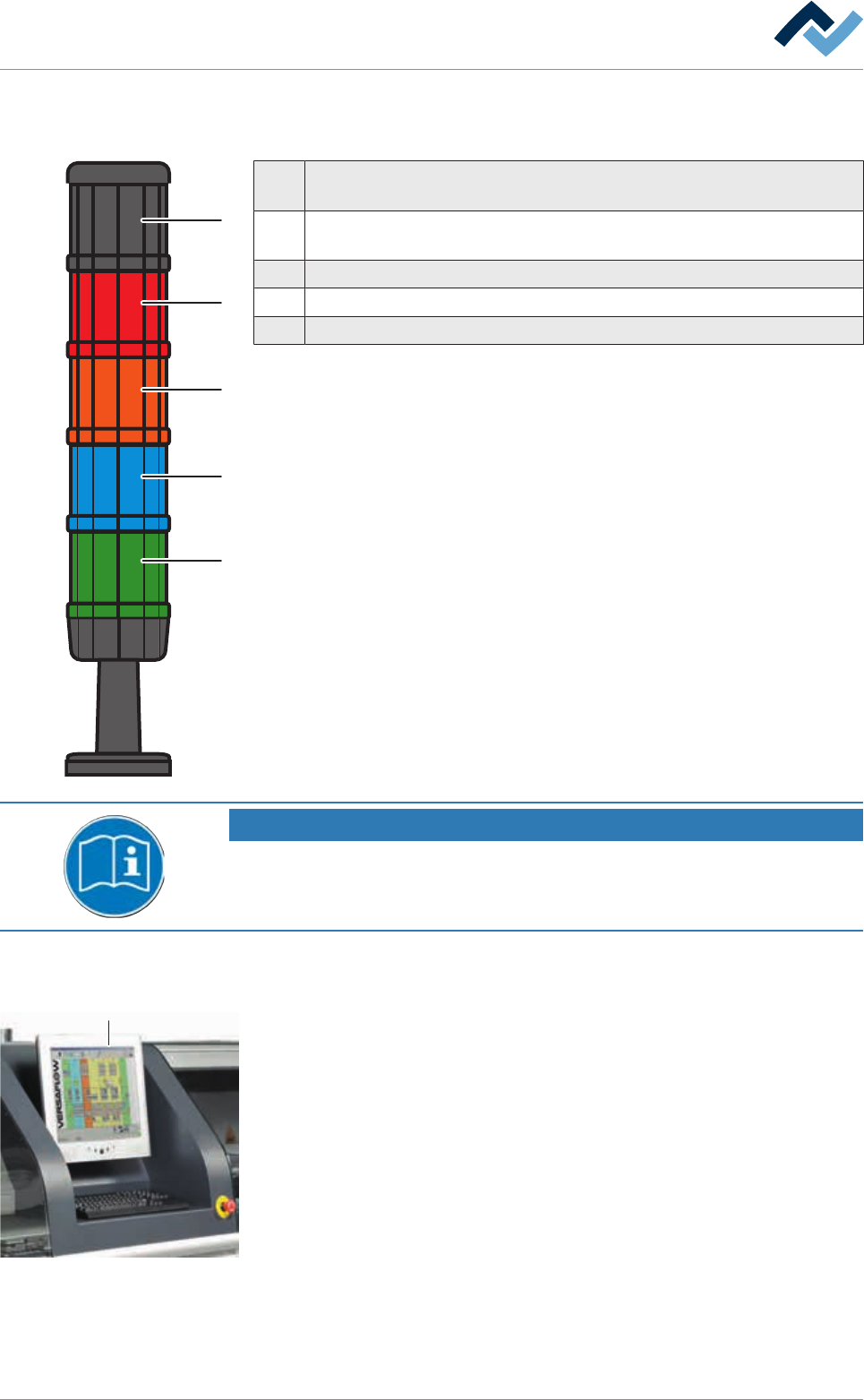

3.2.6 Voyants lumineux
Les voyants lumineux indiquent l'état de fonctionnement de la machine.
1
2
3
4
5
1 Avertisseur sonore : L'avertisseur sonore retentit pendant une durée ré-
glable lors de l'arrivée d'un message. Cette fonction peut être désactivée.
2 Rouge : Urgence ; état entraînant un danger, état anormal, état critique im-
minent.
3 Orange : État anormal ; état critique imminent.
4 Bleu : Obligatoire ; accès par l'utilisateur nécessaire.
5 Vert : État normal ; attendre.
INDICATION
Documents complémentaires
Pour cela, lisez également le document [120062] sur le CD-rom [product_data_selec-
tive ], qui fait partie de la livraison.
3.2.7 Terminal de commande
4
Toutes les saisies nécessaires au processus s'effectuent sur le terminal (4).
Ersa GmbH Manuel d’utilisation_VF366_fr|Rev. 14|30/11/2017 38/567
3|Pour votre sécurité

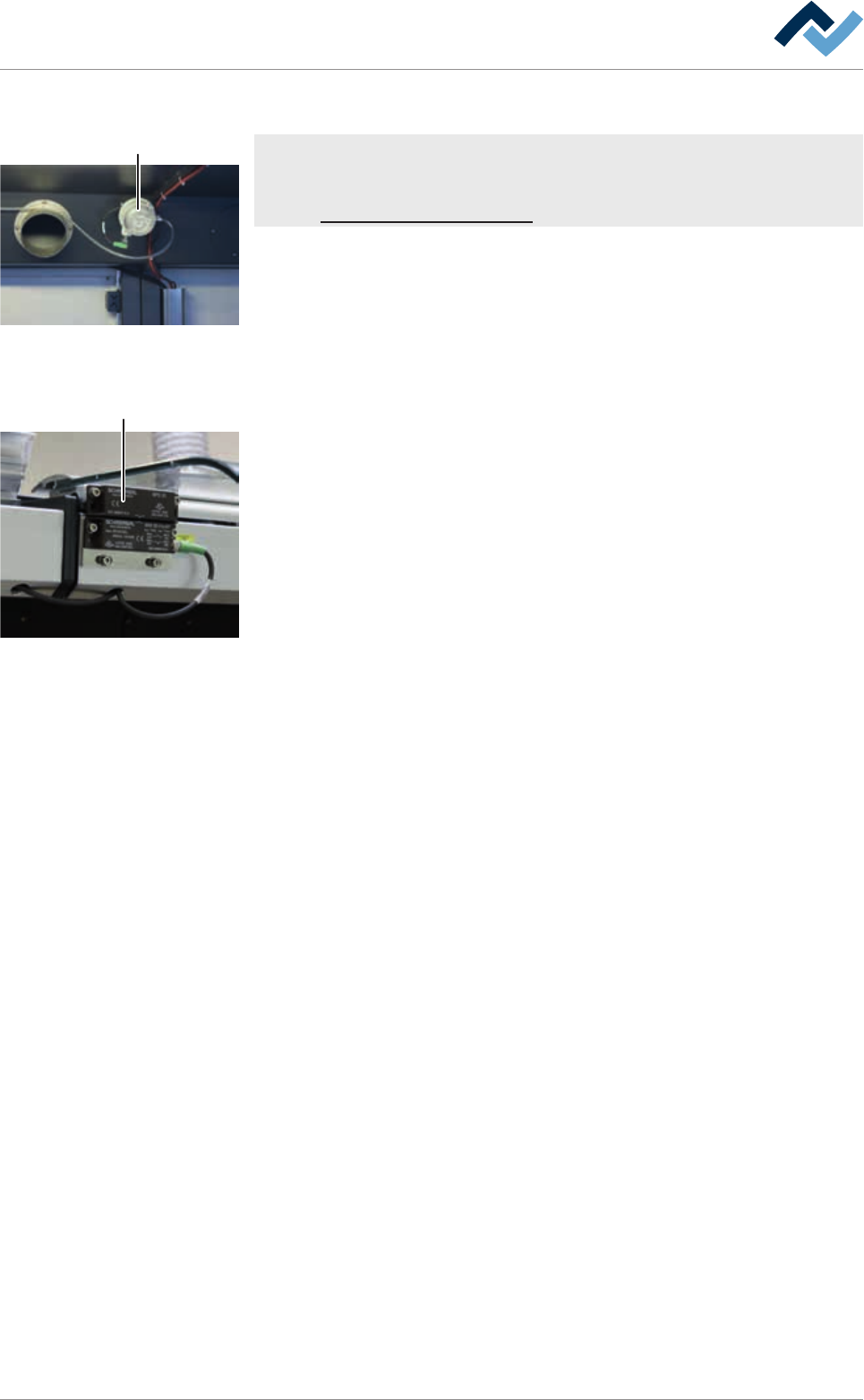

3.2.8 Monitorage de l'air d'échappement
5
Le monitorage de l'air d'échappement (5) désactive la machine dès que la quantité
d'air aspiré descend en-dessous de la valeur configurée sur l'interrupteur. En ce
qui concerne les informations sur le volume nécessaire d'air aspiré, consulter le
chapitre Caractéristiques techniques [
}25].
3.2.9 Interrupteur de sécurité
6
Les interrupteurs de sécurité déclenchent l’interruption du processus de traitement
dès l’ouverture d’un dispositif de protection sécurisé correspondant (porte en
verre, porte de protection).
Module fluxeur:
– Si un circuit est en cours de transport dans le module fluxeur, le convoyeur du
fluxeur continue de tourner jusqu’à ce que le circuit soit arrivé à l’arrêtoir. Le
convoyeur est ensuite arrêté. Le circuit n’est pas fluxé.
– Si un circuit est en cours de fluxage, le processus de traitement est immédiate-
ment arrêté.
Module de préchauffage:
– Si un circuit est en cours de transport dans le module de préchauffage, le
convoyeur du préchauffage continue de tourner jusqu’à ce que le circuit soit
arrivé à l’arrêtoir. Le convoyeur est ensuite arrêté. Le circuit n’est pas pré-
chauffé.
– Si un circuit est en cours de préchauffage, le préchauffage reste actif jusqu’à ce
que le traitement du circuit dans le module de préchauffage soit terminé. En-
suite, le préchauffage est arrêté.
Module de brasage:
– Si un circuit est en cours de transport dans le module de brasage, le convoyeur
du module de brasage continue de tourner jusqu’à ce que le circuit soit arrivé à
l’arrêtoir. Le convoyeur est ensuite arrêté. Le circuit n’est pas brasé. La vague
est arrêtée, le chauffe-pot reste allumé!
– Si un circuit est en cours de brasage, le processus de traitement est immédiate-
ment arrêté. La vague est arrêtée, le chauffe-pot reste allumé!
