9|Pièces de rechange et d'usure 9.3.8 Tête de fluxage de surface (Option) 1 2 Fig.159: EM113-41-09-00a Pos Appellation Numéro de référence A B 1 "Schütze" type area spray head, round shape, 0,2 269741 x…
9|Pièces de rechange et d'usure
Détection de repère d'alignement Fluxeur spray
123 4
Fig.158: EM113-85-00
Pos Appellation Numéro de référence A B
1 Camera, 1,3 Mega pixels, SXGA 1/2", CMOS 182569 x
2 Extension ring, C-mount, 10 mm 182573 x
3 Lens, Lensagon 182571 x
4 Counter nut, Lensagon, M12 x 0,5 182574 x
5 Adaptor, C-mount / S-mount, Lensagon, wihout fig. 182572 x
Ersa GmbH Manuel d’utilisation_VF366_fr|Rev. 14|30/11/2017 419/567
9|Pièces de rechange et d'usure
9.3.8 Tête de fluxage de surface (Option)
1 2
Fig.159: EM113-41-09-00a
Pos Appellation Numéro de référence A B
1 "Schütze" type area spray head, round shape, 0,2 269741 x
2 Holder for area-spray head "Schütze" 276596 x
Ersa GmbH Manuel d’utilisation_VF366_fr|Rev. 14|30/11/2017 420/567
9|Pièces de rechange et d'usure
9.4 Systèmes de positionnement
9.4.1 Système de positionnement creuset simple (single track)

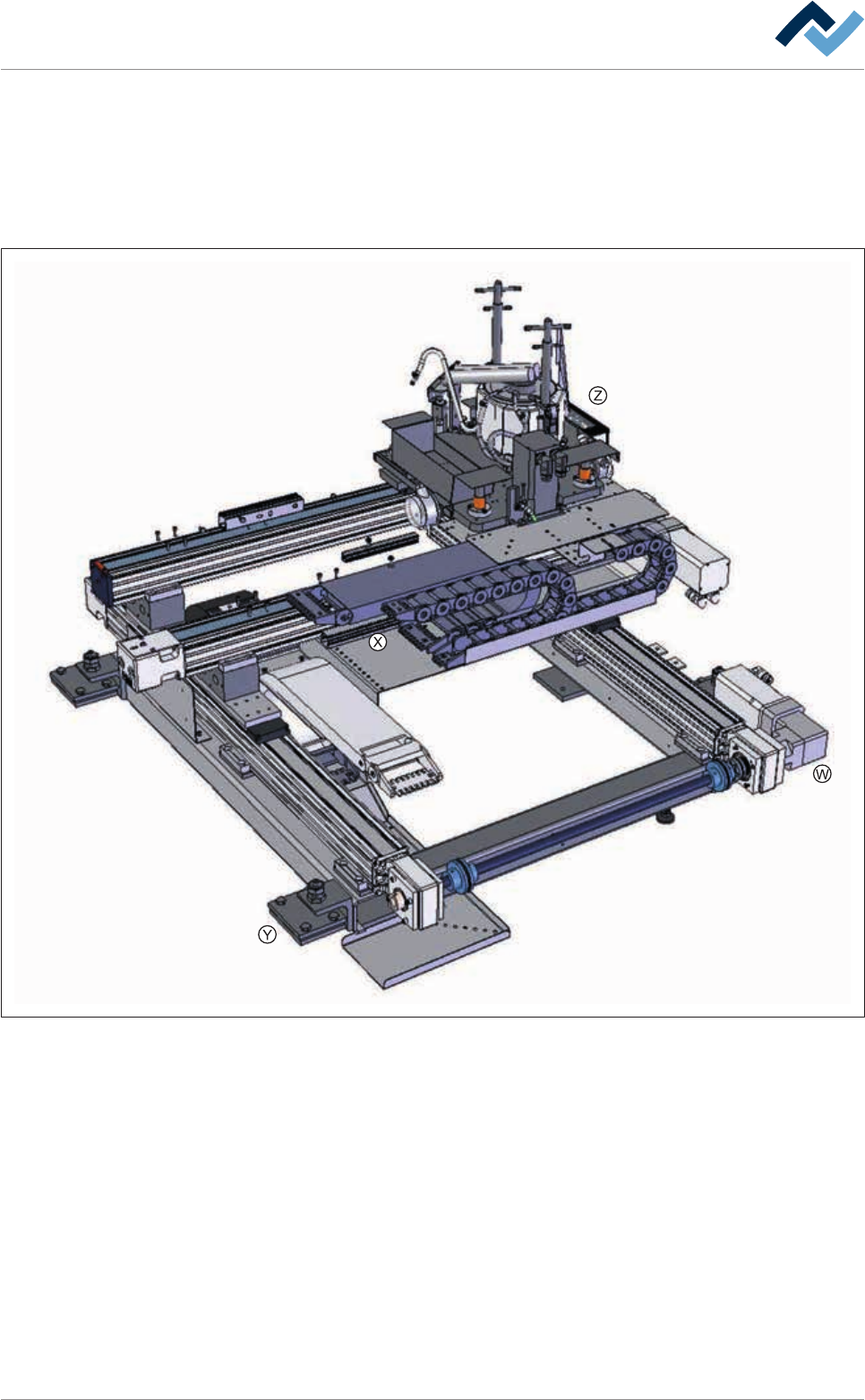

Aperçu
Fig.160: EM113-20-00
Ersa GmbH Manuel d’utilisation_VF366_fr|Rev. 14|30/11/2017 421/567
