9|Pièces de rechange et d'usure 9.4 Systèmes de positionnement 9.4.1 Système de positionnement creuset simple (single track) Aperçu Fig.160: EM113-20-00 Ersa GmbH Manuel d’utilisation_VF366_fr|Rev. 14|30/11/2…
9|Pièces de rechange et d'usure
9.3.8 Tête de fluxage de surface (Option)
1 2
Fig.159: EM113-41-09-00a
Pos Appellation Numéro de référence A B
1 "Schütze" type area spray head, round shape, 0,2 269741 x
2 Holder for area-spray head "Schütze" 276596 x
Ersa GmbH Manuel d’utilisation_VF366_fr|Rev. 14|30/11/2017 420/567
9|Pièces de rechange et d'usure
9.4 Systèmes de positionnement
9.4.1 Système de positionnement creuset simple (single track)
Aperçu
Fig.160: EM113-20-00
Ersa GmbH Manuel d’utilisation_VF366_fr|Rev. 14|30/11/2017 421/567
9|Pièces de rechange et d'usure

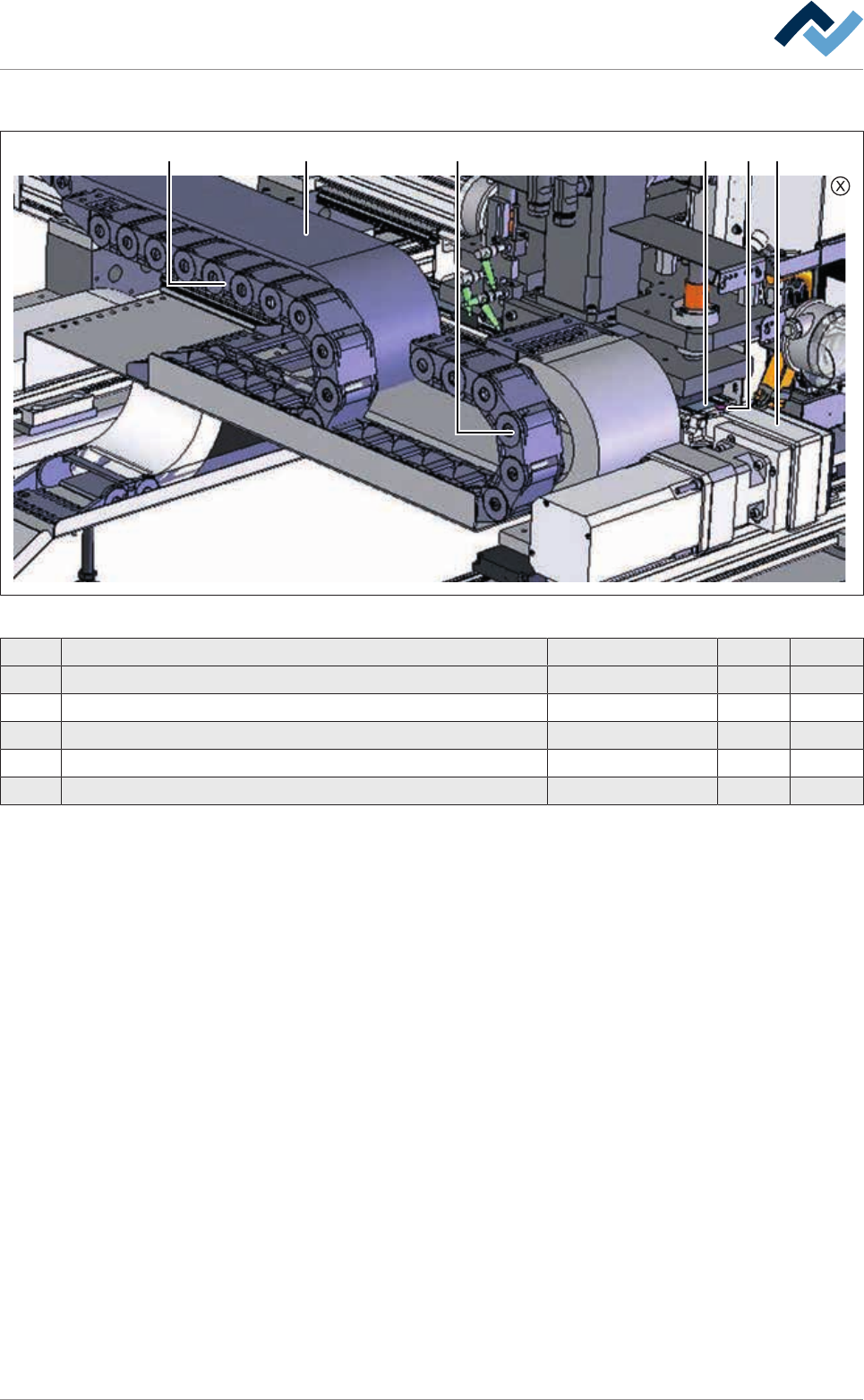

Système de positionnement Pot de brasage simple, vue [X]
1 1 52 3 4
Fig.161: EM113-20-00Aa
Pos Appellation Numéro de référence A B
1 Energy chain 188754 X
2 Energy chain 188750 X
4 Tooth belt 25AT10 L = 2840 mm 216461 X
5 Wearing part package steel band deflection 175815 X
6 Blanket for positioning system: EM113-20-00A (not shown) 253569 X
Ersa GmbH Manuel d’utilisation_VF366_fr|Rev. 14|30/11/2017 422/567
