9|Pièces de rechange et d'usure Système de positionnement pot de brasage double, vue [X], [Y] 2 4 5 7 6 3 1 Fig.167: EM113-24-00b Pos Appellation Numéro de référence A B 4 Wearing part package steel band deflecti…
9|Pièces de rechange et d'usure
ATTENTION
Dysfonctionnement possible !
Si le motoréducteur 175816 est remplacé par 191607, vous devez charger les para-
mètres correspondants dans le régulateur d'entraînement. Lisez à cet égard le docu-
ment [100049_SSD_Drive_einrichten.pdf] dans le support [Product data Versaflow 3].
Vous pouvez trouver les paramètres du type WPLN dans le répertoire [Software\Ins-
tallationen\Parker\Maschinendaten\638_Versaflow3xx\Parameter]. Si le motoréduc-
teur 175817 est remplacé par 191608, aucun ajustement des paramètres n'est néces-
saire.
Ersa GmbH Manuel d’utilisation_VF366_fr|Rev. 14|30/11/2017 429/567
9|Pièces de rechange et d'usure

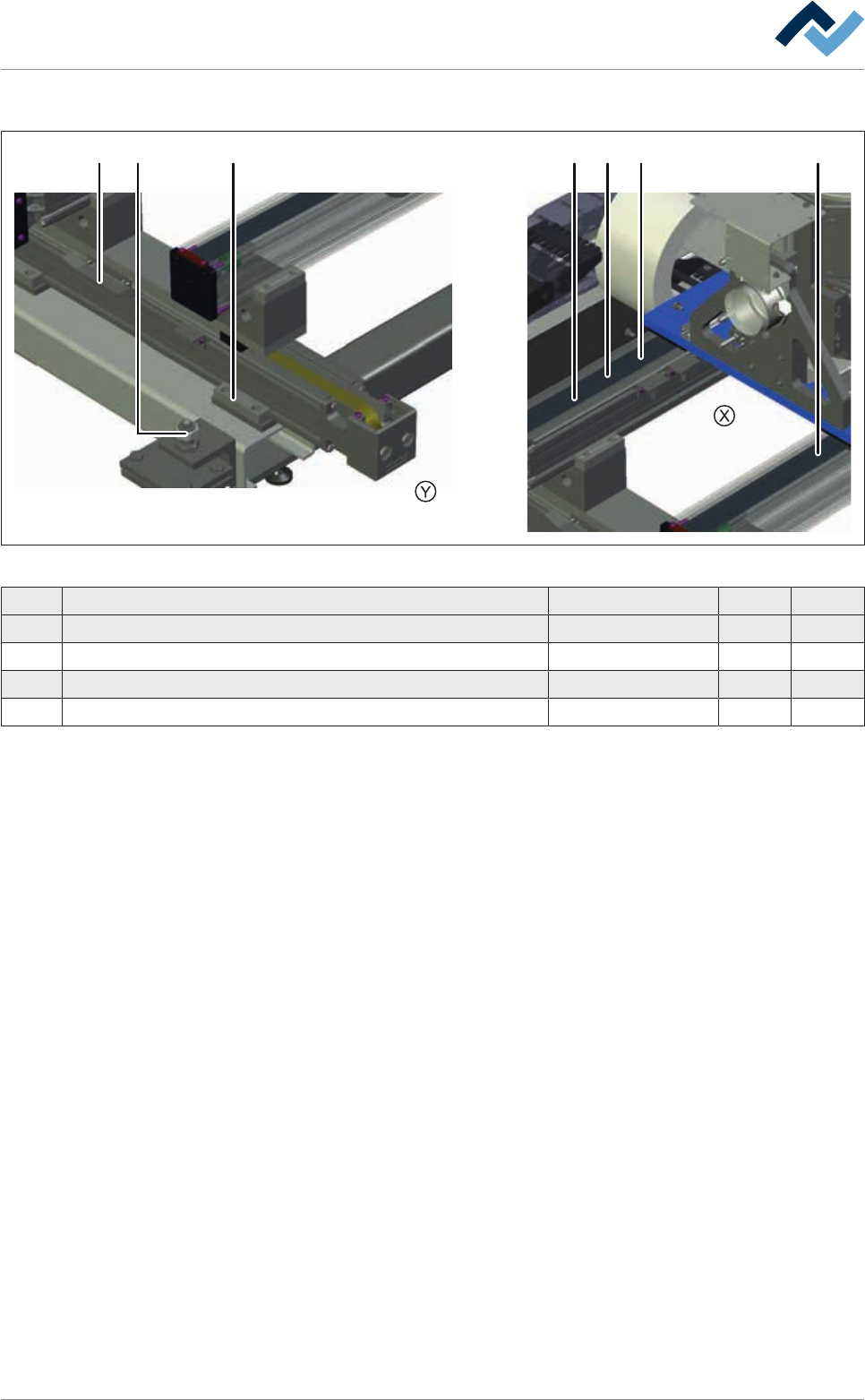

Système de positionnement pot de brasage double, vue [X], [Y]
24576 31
Fig.167: EM113-24-00b
Pos Appellation Numéro de référence A B
4 Wearing part package steel band deflection 175815 X
5 Assembly set limit switch 175818 X
6 Cam set 175819 X
7 Adjusting screw 135733 X
Ersa GmbH Manuel d’utilisation_VF366_fr|Rev. 14|30/11/2017 430/567
9|Pièces de rechange et d'usure

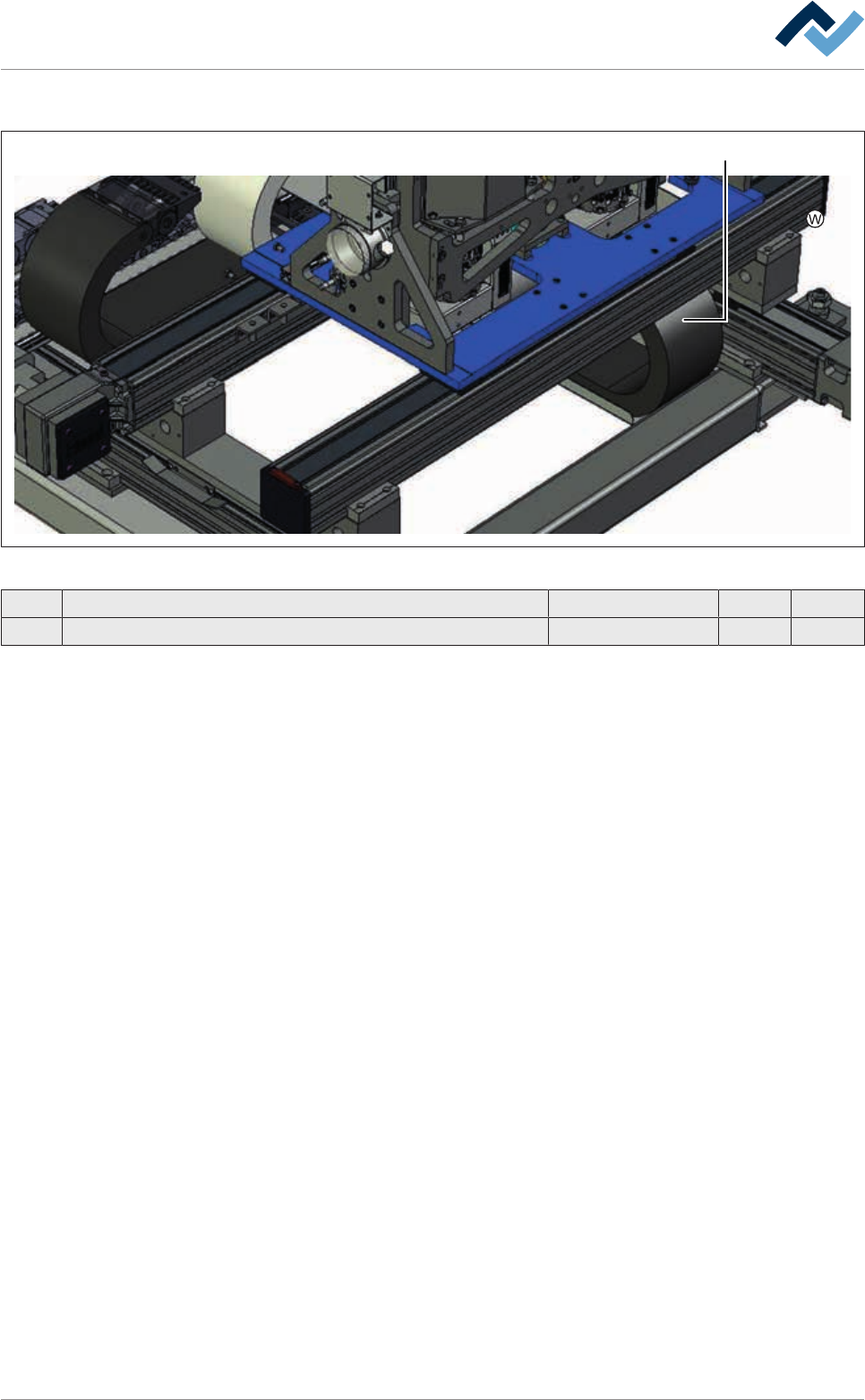

Système de positionnement pot de brasage double, vue [W]
1
Fig.168: EM113-24-00c
Pos Appellation Numéro de référence A B
1 Energy chain 188761 X
Ersa GmbH Manuel d’utilisation_VF366_fr|Rev. 14|30/11/2017 431/567
