9|Pièces de rechange et d'usure

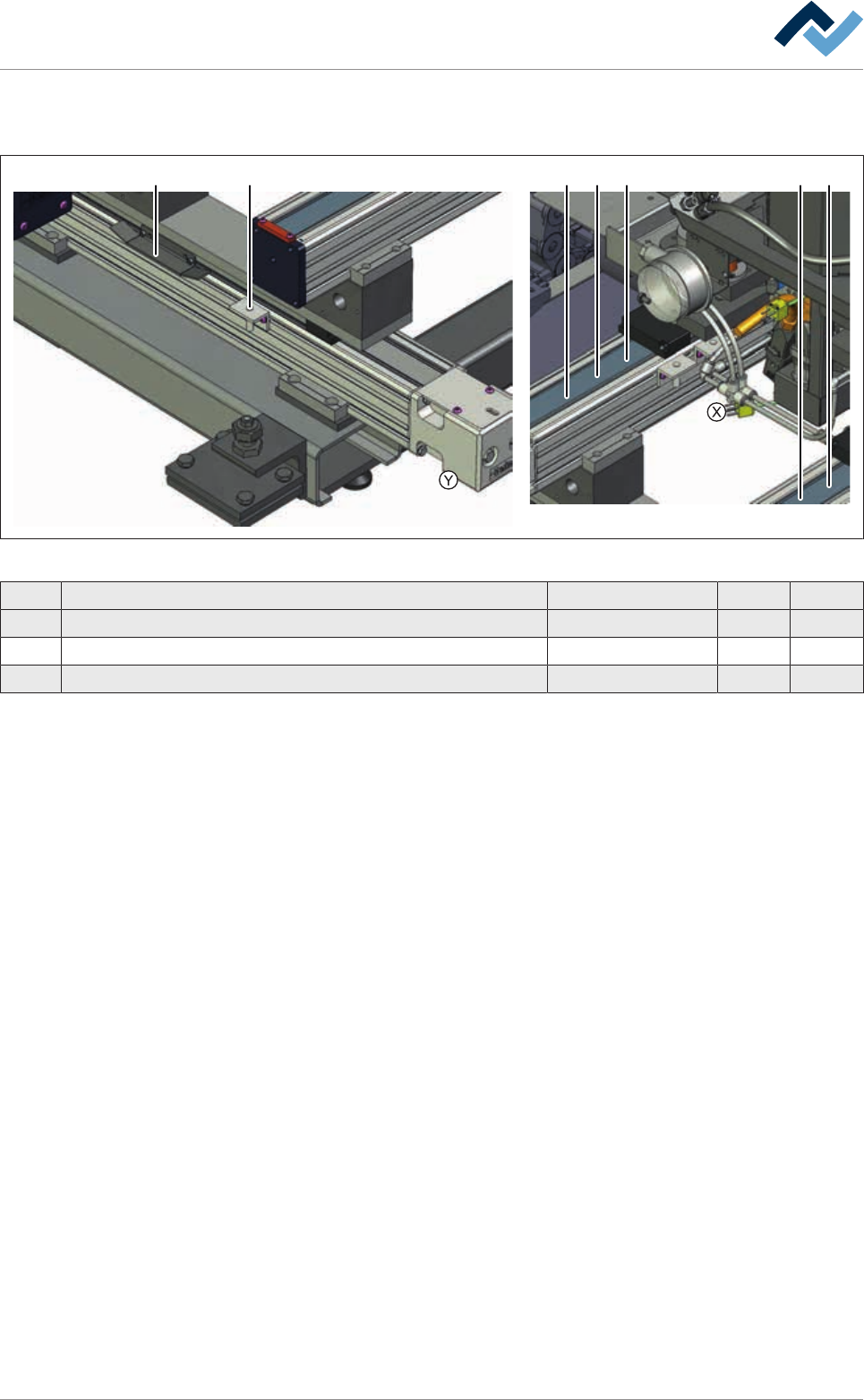

Système de positionnement, Pot de brasage excentrique (80 mm, fixe,
double course, single track) vue [X], [Y]
24 456 31
Fig.174: EM113-22-00b
Pos Appellation Numéro de référence A B
4 Wearing part package steel band deflection 175815 X
5 Assembly set limit switch 175818 X
6 Cam set 175819 X
Ersa GmbH Manuel d’utilisation_VF366_fr|Rev. 14|30/11/2017 437/567
9|Pièces de rechange et d'usure

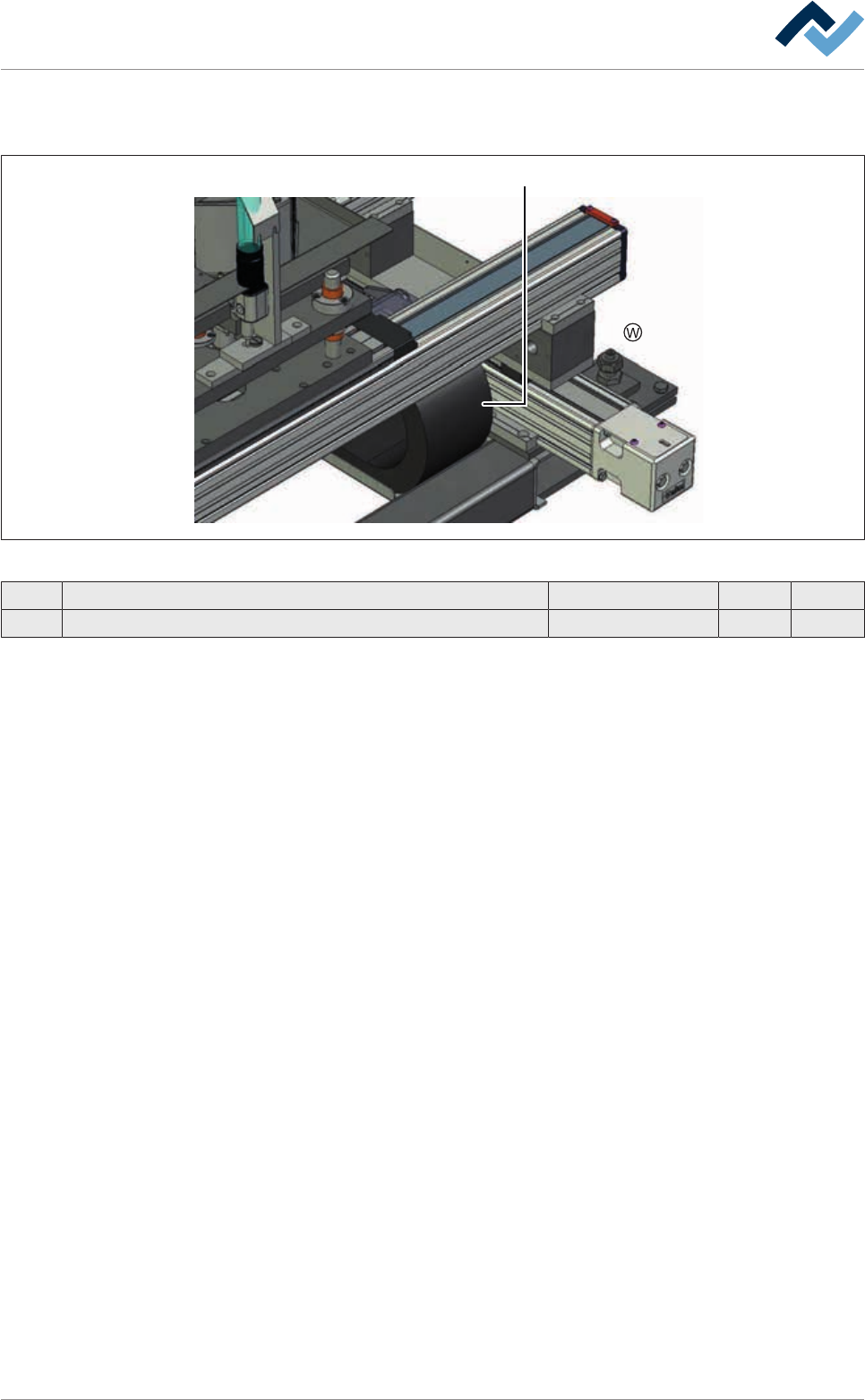

Système de positionnement, Pot de brasage excentrique (80 mm, fixe,
double course, single track) vue [W]
1
Fig.175: EM113-22-00c
Pos Appellation Numéro de référence A B
1 Energy chain 188761 X
Ersa GmbH Manuel d’utilisation_VF366_fr|Rev. 14|30/11/2017 438/567
9|Pièces de rechange et d'usure
9.4.7 Axe Z Pot de brasage excentrique (Double lève, Single Track)
12 3 4
Fig.176: EM113-22-01-00
Pos Appellation Numéro de référence A B
1 Tooth belt 425-5M-15 6ZR0425-5M-15 X
2 Connector, M10 x 1 182134 X
3 Coupling M10 x 1 182135 X
4 Servo drive with resolver 23567 X
Ersa GmbH Manuel d’utilisation_VF366_fr|Rev. 14|30/11/2017 439/567
