9|Pièces de rechange et d'usure 9.4.9 Axe Z pot de brasage excentrique, variable y 1 2 4 4 3 5 Fig.182: EM113-23-01-00 Pos Appellation Numéro de référence A B 1 Fixing block 190486 X 2 Tooth belt 425-5M-15 6ZR042…
9|Pièces de rechange et d'usure
Système de positionnement Pot de brasage excentrique, variable y, vue
[W]
1
Fig.181: EM113-23-00c
Pos Appellation Numéro de référence A B
1 Energy chain 139290 X
Ersa GmbH Manuel d’utilisation_VF366_fr|Rev. 14|30/11/2017 444/567
9|Pièces de rechange et d'usure
9.4.9 Axe Z pot de brasage excentrique, variable y
1 2 443 5
Fig.182: EM113-23-01-00
Pos Appellation Numéro de référence A B
1 Fixing block 190486 X
2 Tooth belt 425-5M-15 6ZR0425-5M-15 X
3 Servo drive with resolver 23567 X
4 Connector, M10 x 1 182134 X
5 Coupling M10 x 1 182135 X
Ersa GmbH Manuel d’utilisation_VF366_fr|Rev. 14|30/11/2017 445/567
9|Pièces de rechange et d'usure

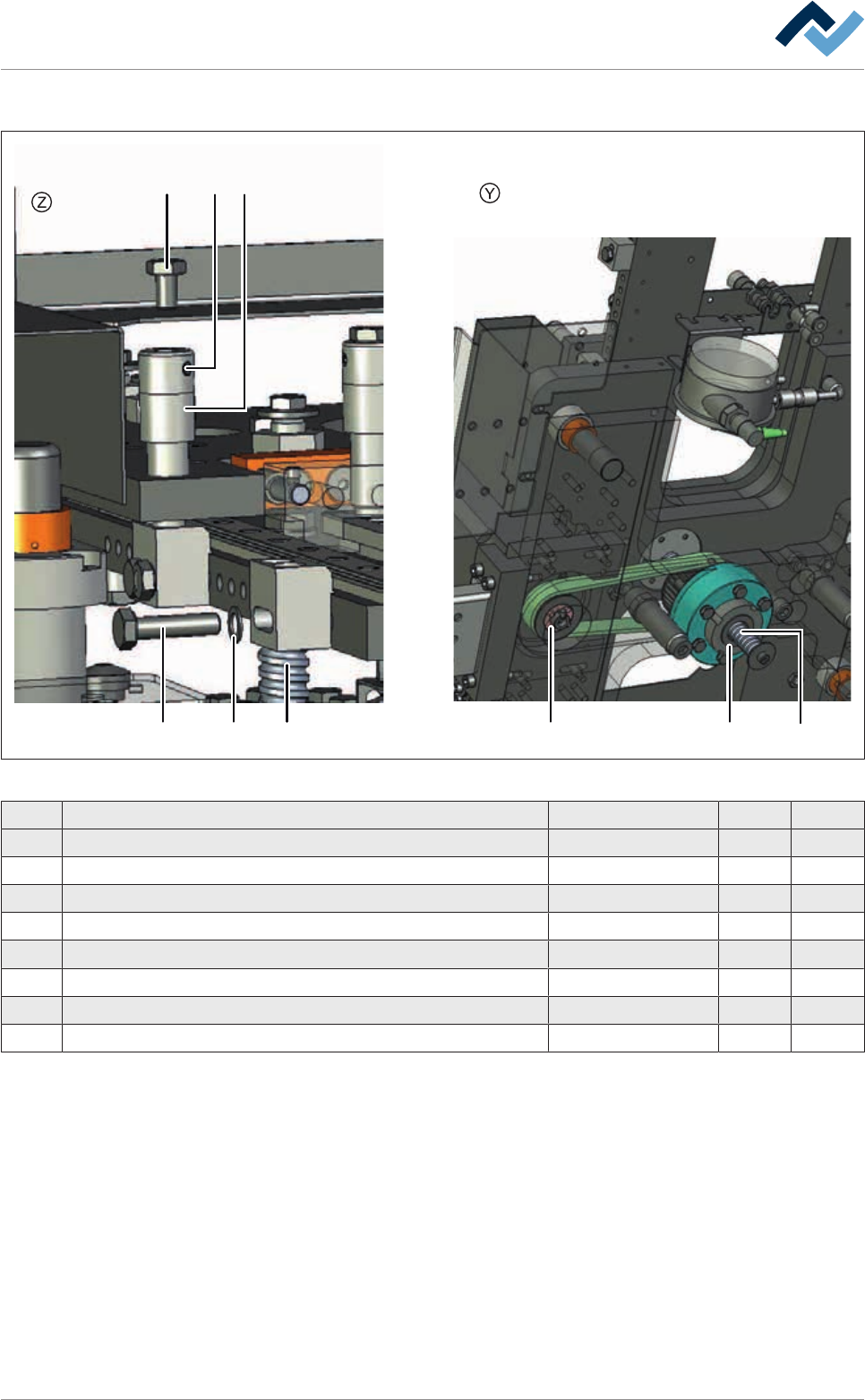

Axe Z Pot de brasage excentrique, variable y, vue [Y], [Z]
1 5
1 7 2
3
43
6
Fig.183: EM113-23-01-00a
Pos Appellation Numéro de référence A B
1 Hexagonal screw M6 6M06X025E0933 X
2 Tensioning kit 112207 X
3 Lifting spindle, complete * 209659 X
4 Ball nut * 184736 X
5 Positioning bolt * 192581 X
6 Set screw 6M04X004E0916 X
7 Locking ring 111800 X
* uniquement fourni ensemble
