9|Pièces de rechange et d'usure Rail flexible 1, (Single track), vue [X], [Y], [Z] 2 3 4 1 8 7 9 10 11 12 6 Fig.189: EM113-333-20-00a Pos Appellation Numéro de référence A B 1 Joint clip * 170367 X 2 Straight scr…
9|Pièces de rechange et d'usure
9.5.1.2 Rail flexible 1, (Single track)
Aperçu
Fig.188: EM113-333-20-00
Ersa GmbH Manuel d’utilisation_VF366_fr|Rev. 14|30/11/2017 451/567
9|Pièces de rechange et d'usure

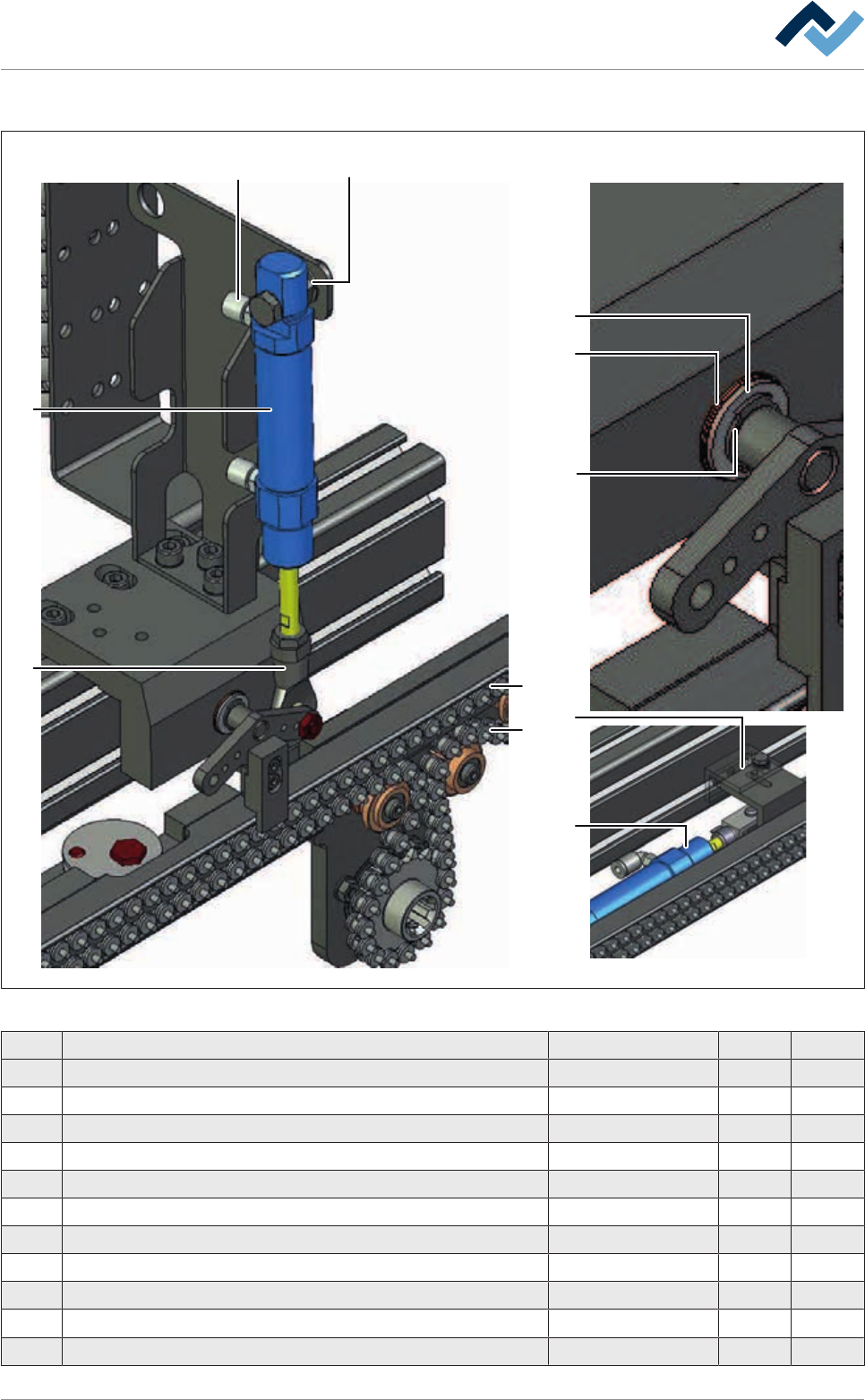

Rail flexible 1, (Single track), vue [X], [Y], [Z]
2
3
4
1
8
7
9
10
11
12
6
Fig.189: EM113-333-20-00a
Pos Appellation Numéro de référence A B
1 Joint clip * 170367 X
2 Straight screwing M5, stainless stell * 97965 X
3 Cylinder, 2-acting Ø 16, stroke=20 Temp. resistant * 85950 X
4 Swivel head M6 * 170366 X
5 Screw M3 * 6M03X008Z0912 X
6 Washer 8/14X0,5 DIN988 * 6SA08X0.50 X
7 Circlip A 8x0,8mm, DIN 471 * 6SER-A080471 X
8 Collar bush * 143513 X
9 Conveyor chain, 3 mm pins, bulk stock 208821 X
10 Chain joint 3 mm 208824 X
11 Groove nut, flute width 6 M4 26315 X
Ersa GmbH Manuel d’utilisation_VF366_fr|Rev. 14|30/11/2017 452/567
9|Pièces de rechange et d'usure
Pos Appellation Numéro de référence A B
12 Cylinder, Ø 16, stroke =20 mm * 144377 X
* Uniquement pour l'option [Dual Track] ou [Deuxième arrêt] X
