9|Pièces de rechange et d'usure 9.5.2.2 Rail flexible 1, (Single track) Aperçu Fig.201: EM113-338-20-00 Ersa GmbH Manuel d’utilisation_VF366_fr|Rev. 14|30/11/2017 468/567
9|Pièces de rechange et d'usure

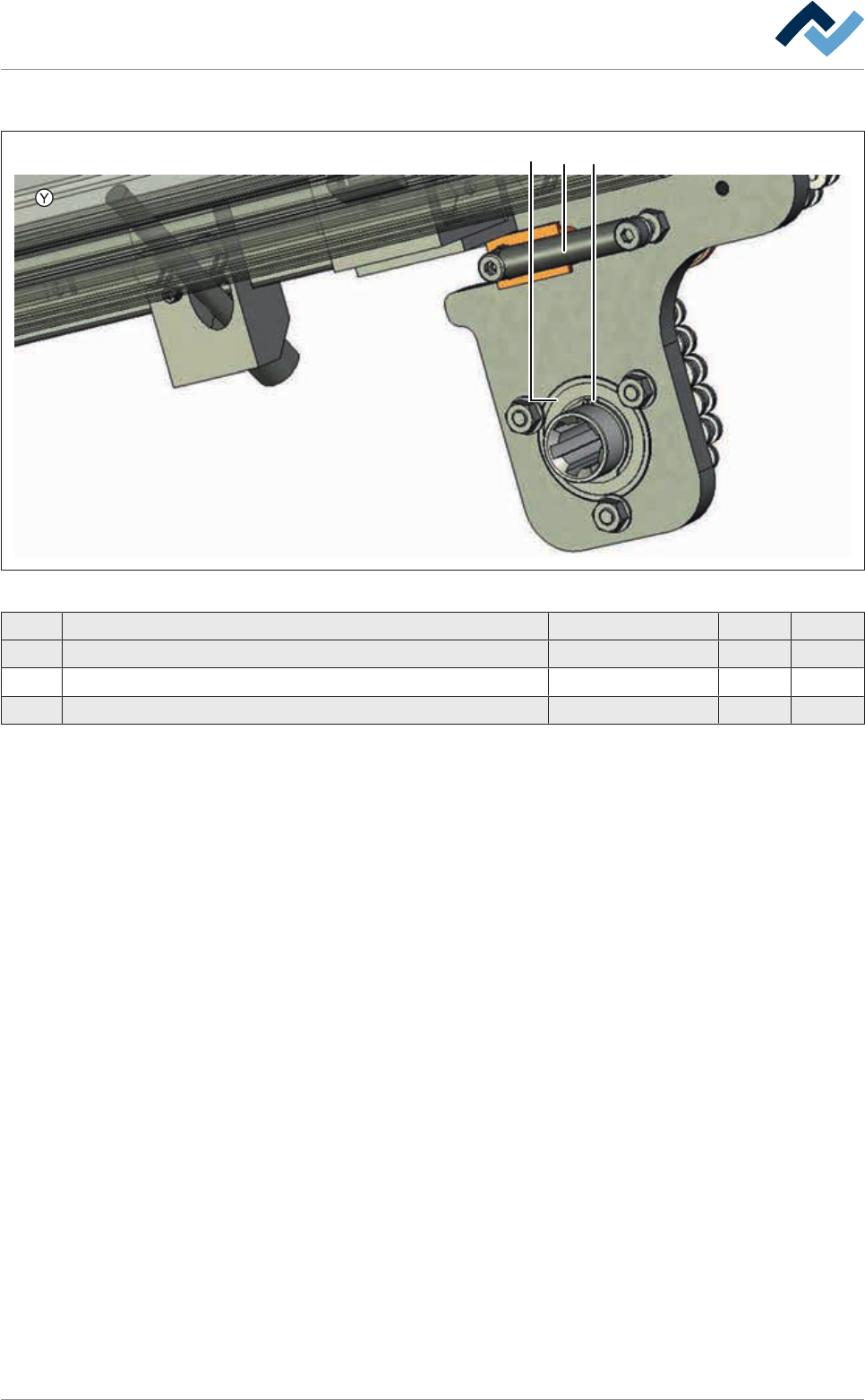

Rail fixe 1, (Single track), vue [Y]
132
Fig.200: EM113-338-10-00c
Pos Appellation Numéro de référence A B
8 Circlip A 17 DIN 471 6SER-A170471 x
9 Bearing 6LA619032RS x
10 Spring 6FEDZ-094I x
Ersa GmbH Manuel d’utilisation_VF366_fr|Rev. 14|30/11/2017 467/567
9|Pièces de rechange et d'usure
9.5.2.2 Rail flexible 1, (Single track)
Aperçu
Fig.201: EM113-338-20-00
Ersa GmbH Manuel d’utilisation_VF366_fr|Rev. 14|30/11/2017 468/567
9|Pièces de rechange et d'usure
Rail flexible 1, (Single track), vue [X], [Y]
1
5 9 10
11
67
3 4
2
8
12
Fig.202: EM113-338-20-00a
Pos Appellation Numéro de référence A B
1 Joint clip * 170367 x
2 Straight screwing M5, stainless stell * 97965 x
3 Cylinder, 2-acting Ø 16, stroke=20 Temp. resistant * 85950 x
4 Swivel head M6 * 170366 x
5 Screw M3 * 6M03X008Z0912 x
6 Washer 8/14X0,5 DIN988 * 6SA08X0.50 x
7 Circlip A 8x0,8mm, DIN 471 * 6SER-A080471 x
8 Collar bush * 143513 x
9 Conveyor chain, 3 mm pins, bulk stock 208821 x
10 Chain joint 3 mm 208824 x
11 Groove nut, flute width 6 M4 26315 x
Ersa GmbH Manuel d’utilisation_VF366_fr|Rev. 14|30/11/2017 469/567
