9|Pièces de rechange et d'usure 9.5.3 Convoyeur Modules de brasage sélectifs 9.5.3.1 Rail fixe 1 (Single track) Aperçu Fig.215: EM113-339-10-00 Ersa GmbH Manuel d’utilisation_VF366_fr|Rev. 14|30/11/2017 483/…
9|Pièces de rechange et d'usure

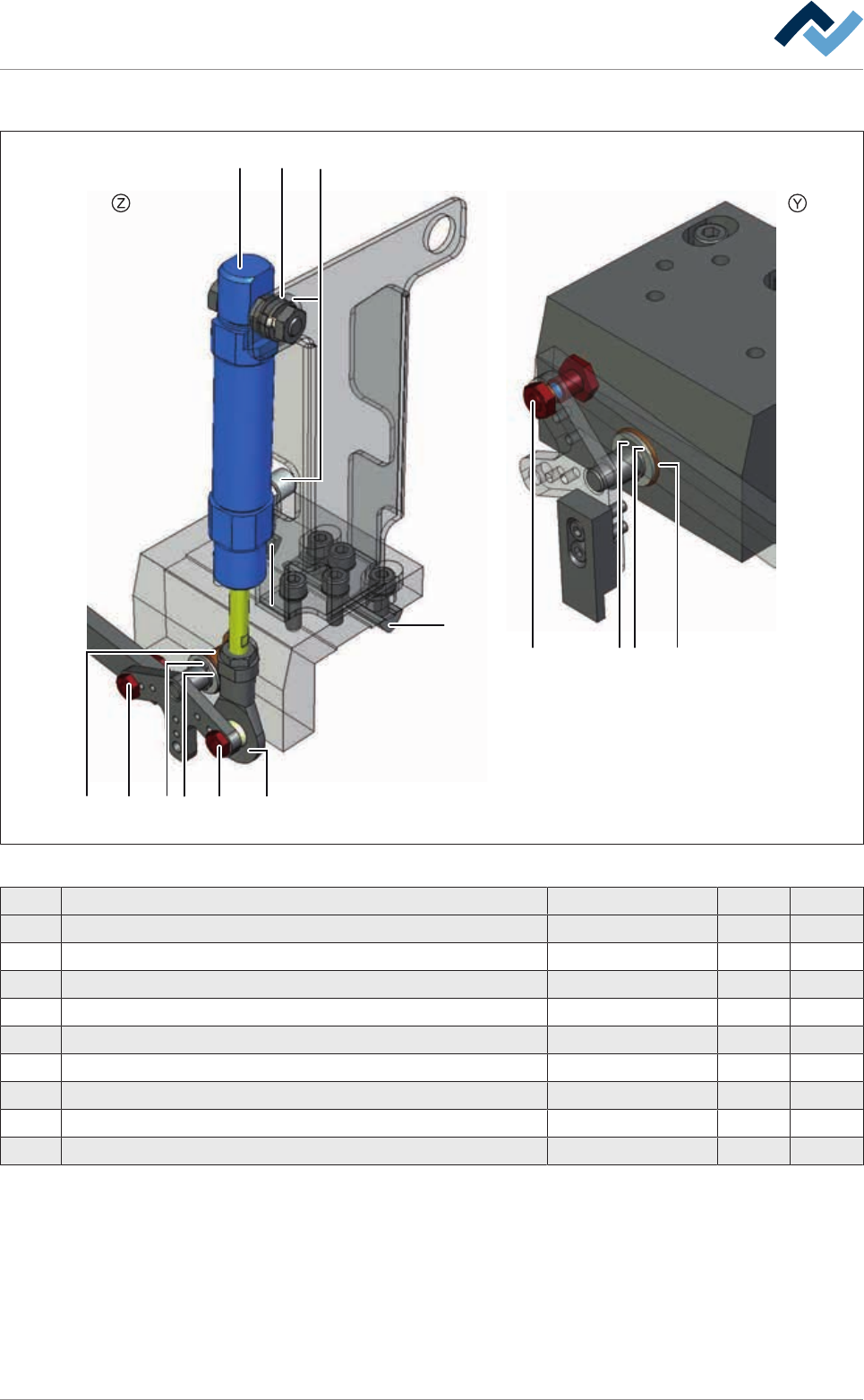

Deuxième arrêt à droite, (préchauffage segmenté), vue [Y], [Z]
1
2
8
4
57
3
66
9
7
7 4 65
Fig.214: EM113-37-03-00a
Pos Appellation Numéro de référence A B
1 Joint clip 170367 x
2 Swivel head M6 170366 x
3 Groove nut STM5 6ZIS049 x
4 Washer 8/14X1,0 DIN988 6SA08X1.00 x
5 Circlip A 8x0,8mm, DIN 471 6SER-A080471 x
6 Collar bush 143513 x
7 Pan head screw M5 170207 x
8 Straight screwing M5, stainless stell 97965 x
9 Cylinder, 2-acting Ø 16, stroke=20 Temp. resistant 85950 x
Ersa GmbH Manuel d’utilisation_VF366_fr|Rev. 14|30/11/2017 482/567
9|Pièces de rechange et d'usure

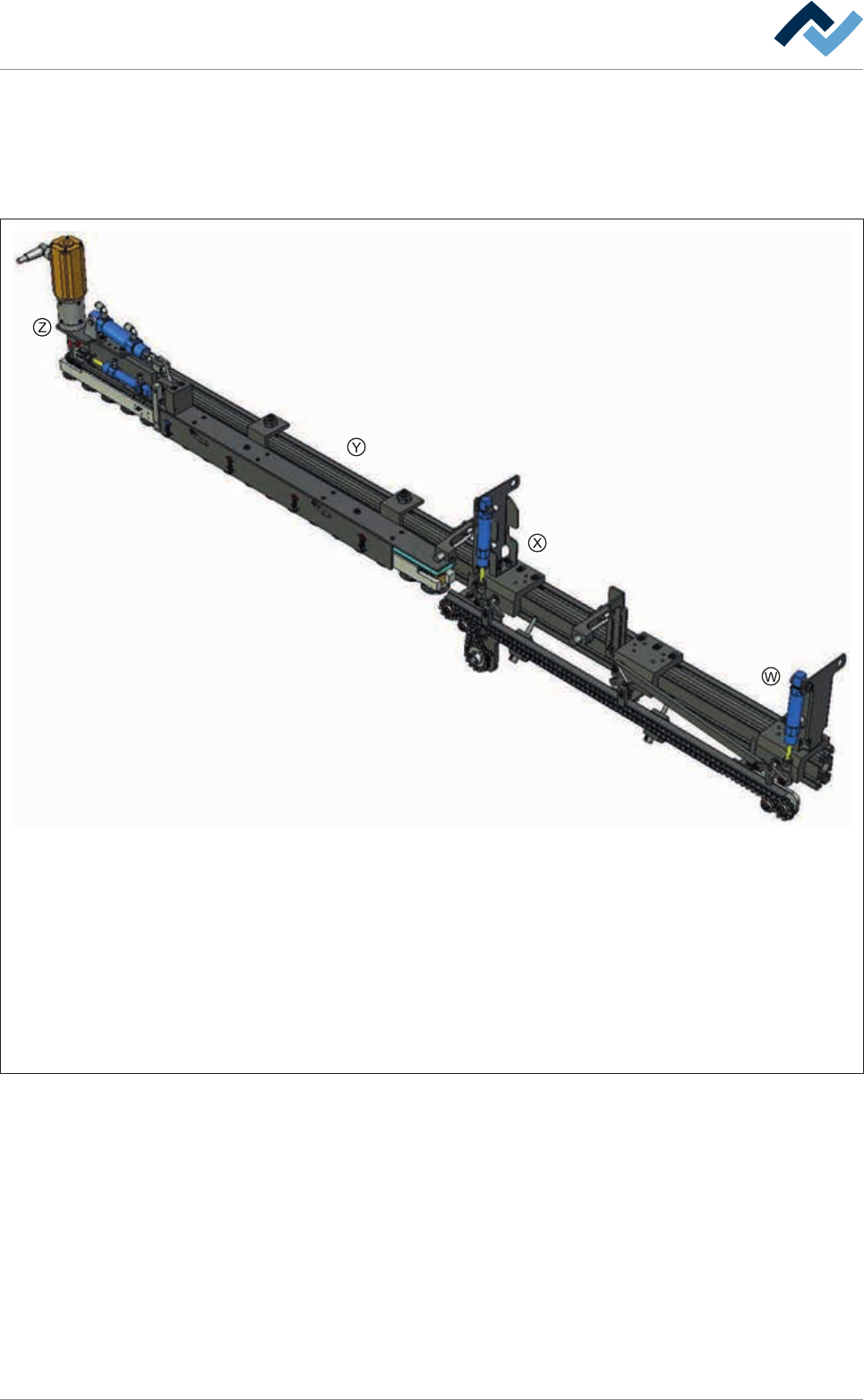

9.5.3 Convoyeur Modules de brasage sélectifs
9.5.3.1 Rail fixe 1 (Single track)
Aperçu
Fig.215: EM113-339-10-00
Ersa GmbH Manuel d’utilisation_VF366_fr|Rev. 14|30/11/2017 483/567
9|Pièces de rechange et d'usure

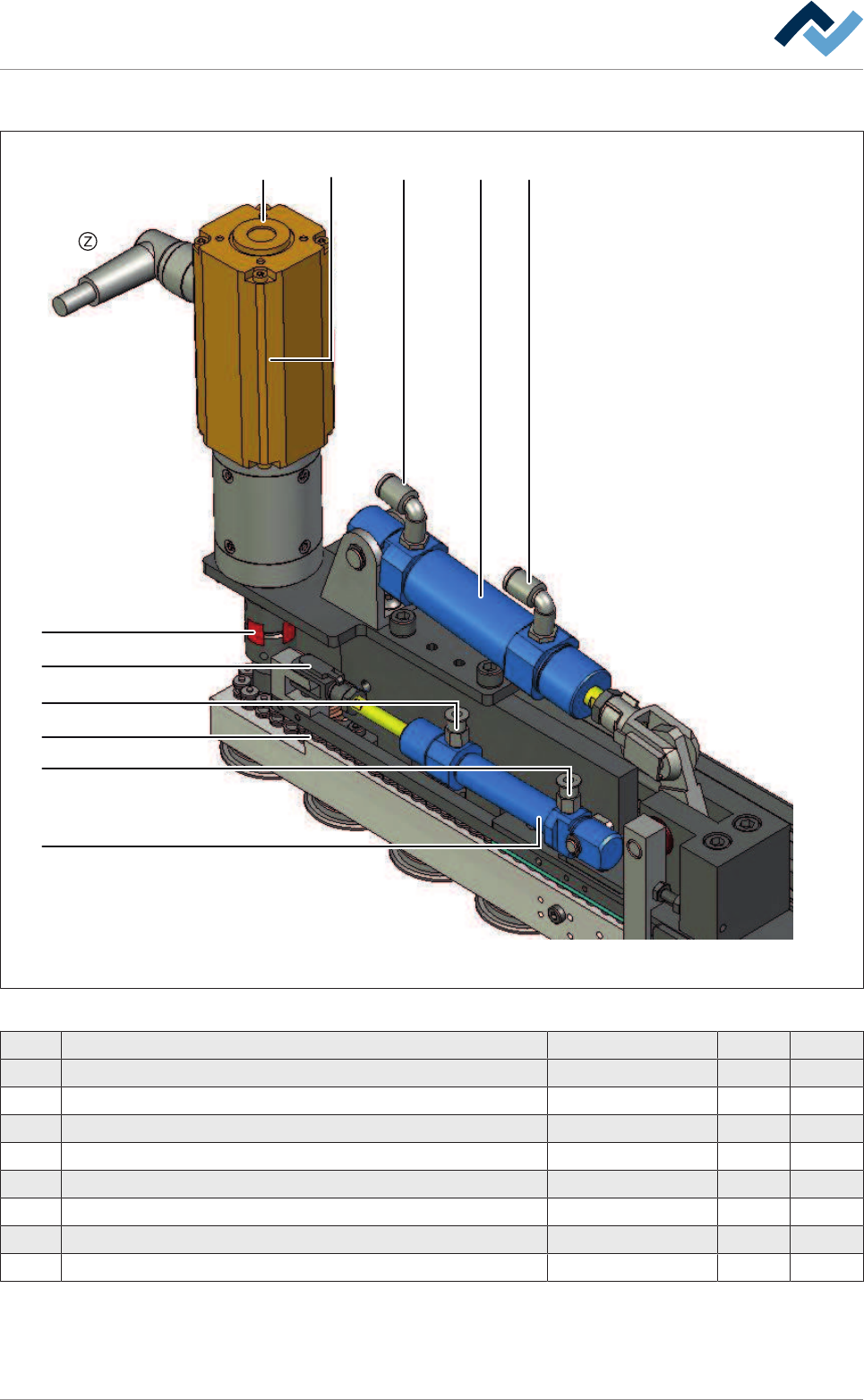

Rail fixe 1, (Single track), vue [Z]
1 4
5
2
7
8
3 3 3
5
6
Fig.216: EM113-339-10-00a
Pos Appellation Numéro de référence A B
1 Motor, Dunker, BG44x25SI/PLG S 32:1 117869 x
2 Coupling Ø 20x30 143509 x
3 Screw-in angle Ø 4 mm, 1,8" 126740 x
4 Cylinder, 2-acting Ø 20, stroke=25 Temp. resistant 43674 x
5 Straight plug connection M5, Ø 4 mm 126369 X
6 Cylinder, 2-acting Ø 12, stroke=25 mm 164014 X
7 Fork head G6x12 SL MBO 238057 X
8 Chain G52 05B-1 143514 x
