9|Pièces de rechange et d'usure Rail flexible 1, (Single track), vue [X] 1 2 5 4 3 6 Fig.237: EM113-339-20-00Af Pos Appellation Numéro de référence A B 1 Sliding piece (chain tensioner) 169520 X 2 Spring 6FEDZ-09…
9|Pièces de rechange et d'usure
Pos Appellation Numéro de référence A B
13 Sliding piece, redirection 143640 X
Ersa GmbH Manuel d’utilisation_VF366_fr|Rev. 14|30/11/2017 504/567
9|Pièces de rechange et d'usure

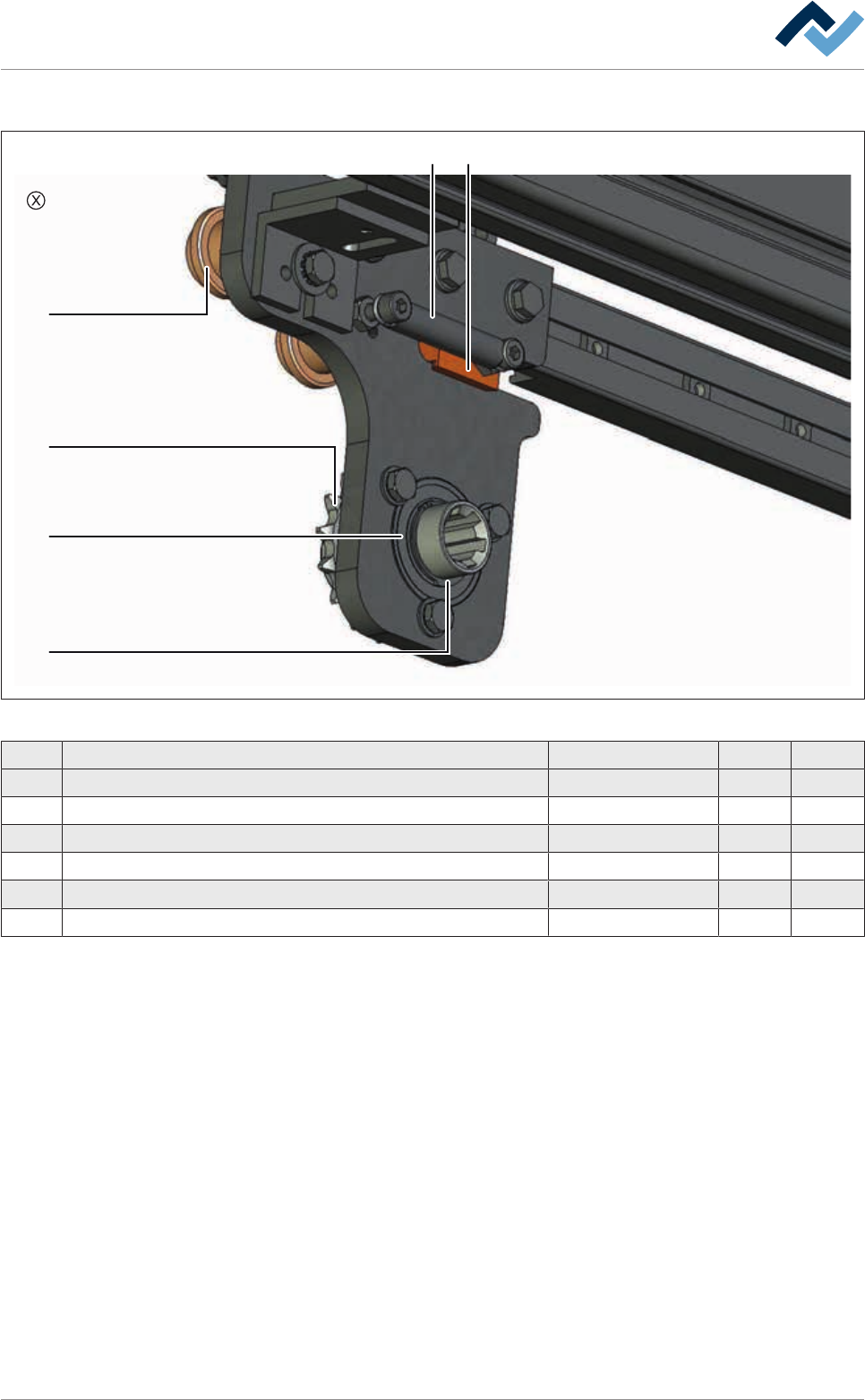

Rail flexible 1, (Single track), vue [X]
12
5
4
3
6
Fig.237: EM113-339-20-00Af
Pos Appellation Numéro de référence A B
1 Sliding piece (chain tensioner) 169520 X
2 Spring 6FEDZ-094I X
3 Circlip A 17 DIN 471 6SER-A170471 X
4 Bearing 6LA619032RS X
5 Chain wheel Z=15 170047 X
6 Deflection roller Ø 21 mm 107607 X
Ersa GmbH Manuel d’utilisation_VF366_fr|Rev. 14|30/11/2017 505/567
9|Pièces de rechange et d'usure

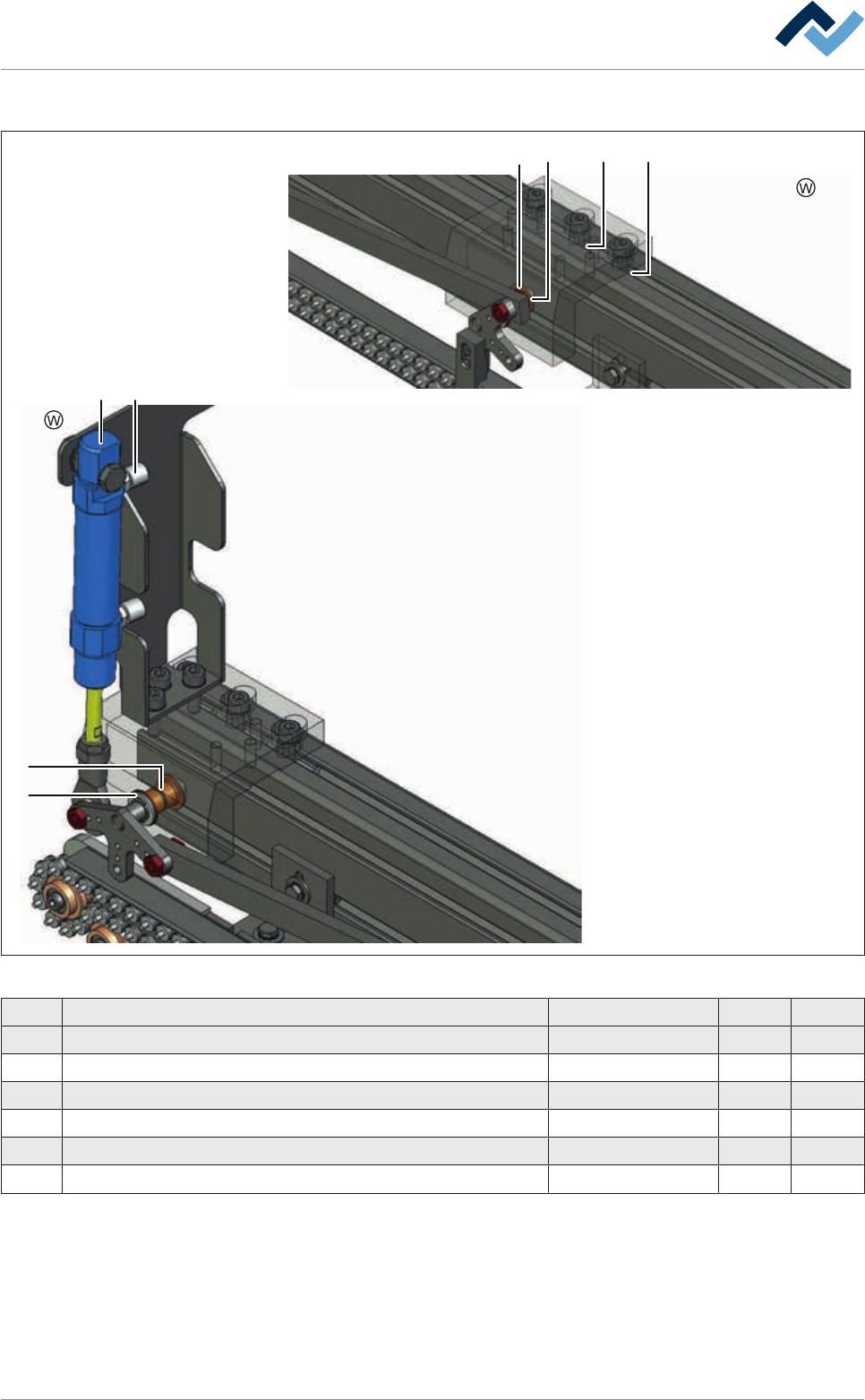

Rail flexible 1, (Single track), vue [W]
13
45
7
3
2 1
Fig.238: EM113-339-20-00Ag
Pos Appellation Numéro de référence A B
1 Groove nut STM5 * 6ZIS049 X
2 Washer 8/14X1,0 DIN988 * 6SA08X1.00 X
3 Collar bush * 143513 X
4 Straight screwing M5, stainless stell * 97965 X
5 Cylinder, 2-acting Ø 16, stroke=20 Temp. resistant * 85950 X
* Uniquement avec l'option [Deuxième Arrêt]
Ersa GmbH Manuel d’utilisation_VF366_fr|Rev. 14|30/11/2017 506/567
