9|Pièces de rechange et d'usure Rail flexible 2, (Dual track), vue [Z] 1 2 10 4 5 8 3 6 5 8 8 7 9 Fig.241: EM113-339-40-00Ab Pos Appellation Numéro de référence A B 1 Circlip A 8x0,8mm, DIN 471 6SER-A080471 X 2 B…
9|Pièces de rechange et d'usure
Rail flexible 2, (Dual track), vue [Z]
1
2
4
5 7
3
68
8

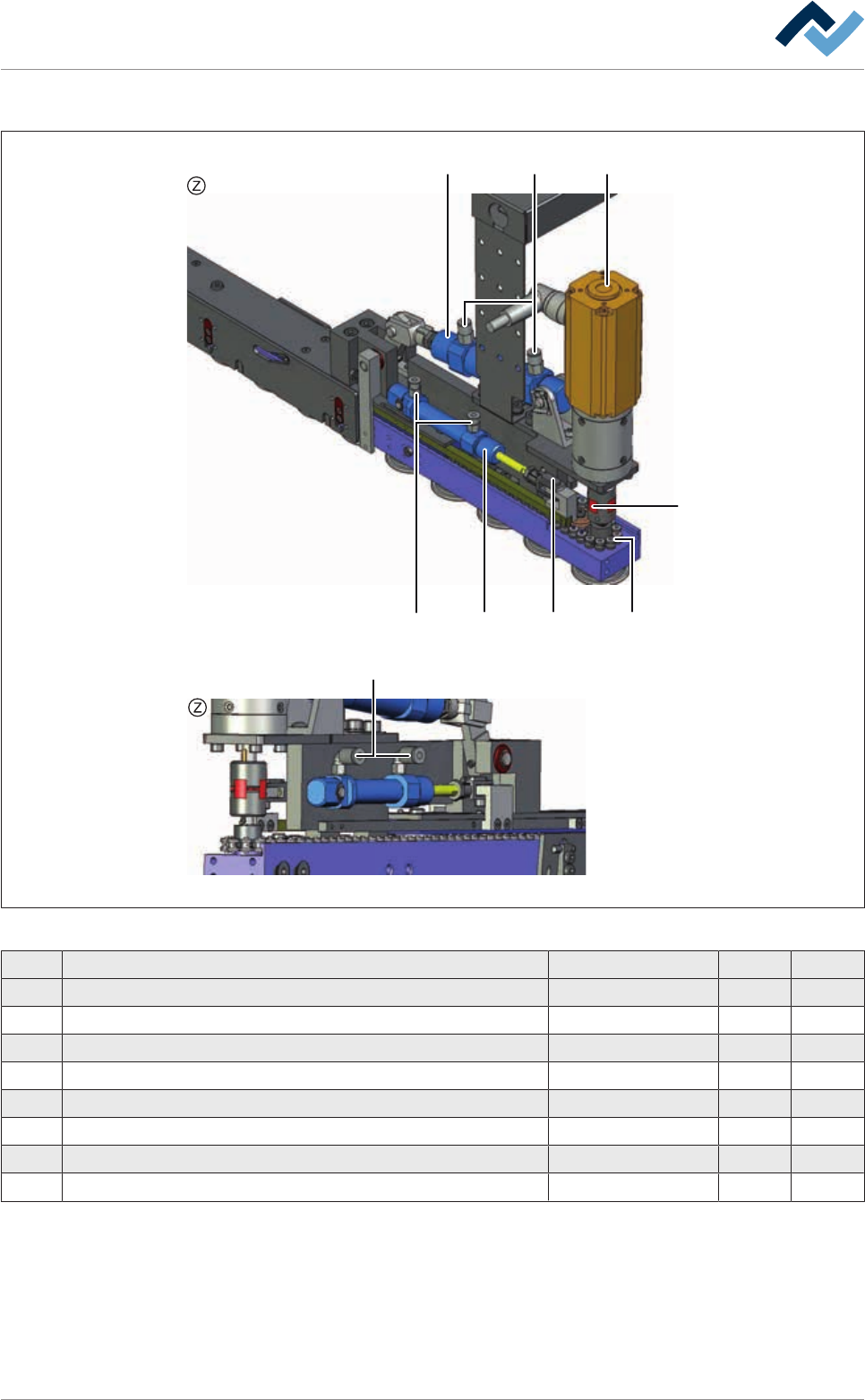

Fig.240: EM113-339-40-00Aa
Pos Appellation Numéro de référence A B
1 Motor, Dunker, BG44x25SI/PLG S 32:1 117869 X
2 Coupling Ø 20x30 143509 X
3 Plug-in connection Ø4 mm 1/8“ 126744 X
4 Cylinder, 2-acting Ø 20, stroke=25 Temp. resistant 43674 X
5 Cylinder, 2-acting Ø 12, stroke=25 mm 164014 X
6 Fork head G6x12 SL MBO 238057 X
7 Chain G52 05B-1 143514 X
8 Straight plug connection M5, Ø 4 mm 126369 X
Ersa GmbH Manuel d’utilisation_VF366_fr|Rev. 14|30/11/2017 508/567
9|Pièces de rechange et d'usure
Rail flexible 2, (Dual track), vue [Z]
1
2
10
4
5
8
3
6
5
8
8
7
9
Fig.241: EM113-339-40-00Ab
Pos Appellation Numéro de référence A B
1 Circlip A 8x0,8mm, DIN 471 6SER-A080471 X
2 Bearing 6LA624Z X
3 Collar bush 143513 X
4 Flange bushing BP 25 C 08 x 12 x 12 6BUFL08X12X12 X
5 Sliding piece 143664 X
6 Fit screw M4 143665 X
7 Key 143677 X
8 Tappet 143692 X
9 Fork head G6x12 SL MBO 238057 X
10 Feather key DIN 6885 2x2x10 6PSF2X2X10A X
Ersa GmbH Manuel d’utilisation_VF366_fr|Rev. 14|30/11/2017 509/567
9|Pièces de rechange et d'usure
Rail flexible 2, (Dual track), vue [Y]
1 24
3
1
1
Fig.242: EM113-339-40-00Ac
Pos Appellation Numéro de référence A B
1 Sliding piece 143664 X
2 Fit screw M4 143665 X
3 Spring, stainless steel 6FED078-VD X
4 Fastening angle (roller-chain conveyor) 170777 X
