9|Pièces de rechange et d'usure 9.5.3.5 Allongement convoyeur à rouleaux, à droite 1 2 2 Fig.246: EM113-32-02-00 Pos Appellation Numéro de référence A B 1 O-belt Ø 3-175, endless 143526 x 2 Collar bush 143513 x E…
9|Pièces de rechange et d'usure

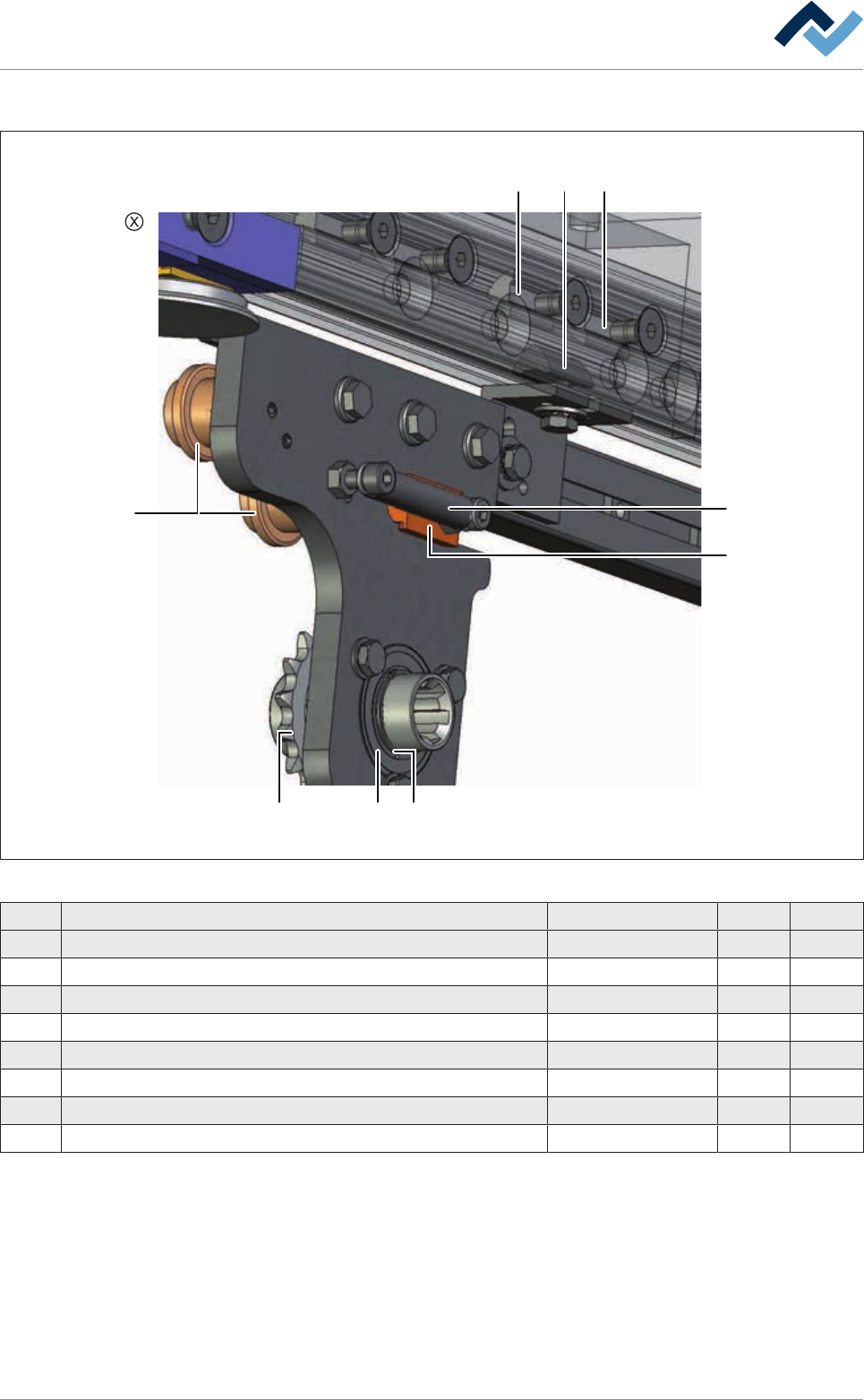

Rail flexible 2, (Dual track), vue [X]
1
2
4
5
7
3
6
78
Fig.245: EM113-339-40-00Af
Pos Appellation Numéro de référence A B
1 Sliding piece (chain tensioner) 169520 X
2 Spring 6FEDZ-094I X
3 Circlip A 17 DIN 471 6SER-A170471 X
4 Bearing 6LA619032RS X
5 Chain wheel Z=15 170047 X
6 Deflection roller Ø 21 mm 107607 X
7 Groove nut STM5 6ZIS049 X
8 Groove nut, flute width 6 M4 26315 X
Ersa GmbH Manuel d’utilisation_VF366_fr|Rev. 14|30/11/2017 513/567
9|Pièces de rechange et d'usure
9.5.3.5 Allongement convoyeur à rouleaux, à droite
1
2
2
Fig.246: EM113-32-02-00
Pos Appellation Numéro de référence A B
1 O-belt Ø 3-175, endless 143526 x
2 Collar bush 143513 x
Ersa GmbH Manuel d’utilisation_VF366_fr|Rev. 14|30/11/2017 514/567
9|Pièces de rechange et d'usure
9.6 Entraînements
9.6.1 Entraînement du réglage de la largeur
1
2
4
3
Fig.247: EM113-234-01-00
Pos Appellation Numéro de référence A B
1 Tooth belt AT5-16-225 156387 x
2 Motor, Dunker, BG65x25SI/PLG52 S 400:1 160938 x
3 Synchronized pulley 156277 x
4 Synchronized pulley 169941 x
Ersa GmbH Manuel d’utilisation_VF366_fr|Rev. 14|30/11/2017 515/567
