9.5.3.5 Allongement convoyeur à rouleaux, à droite
1
2
2

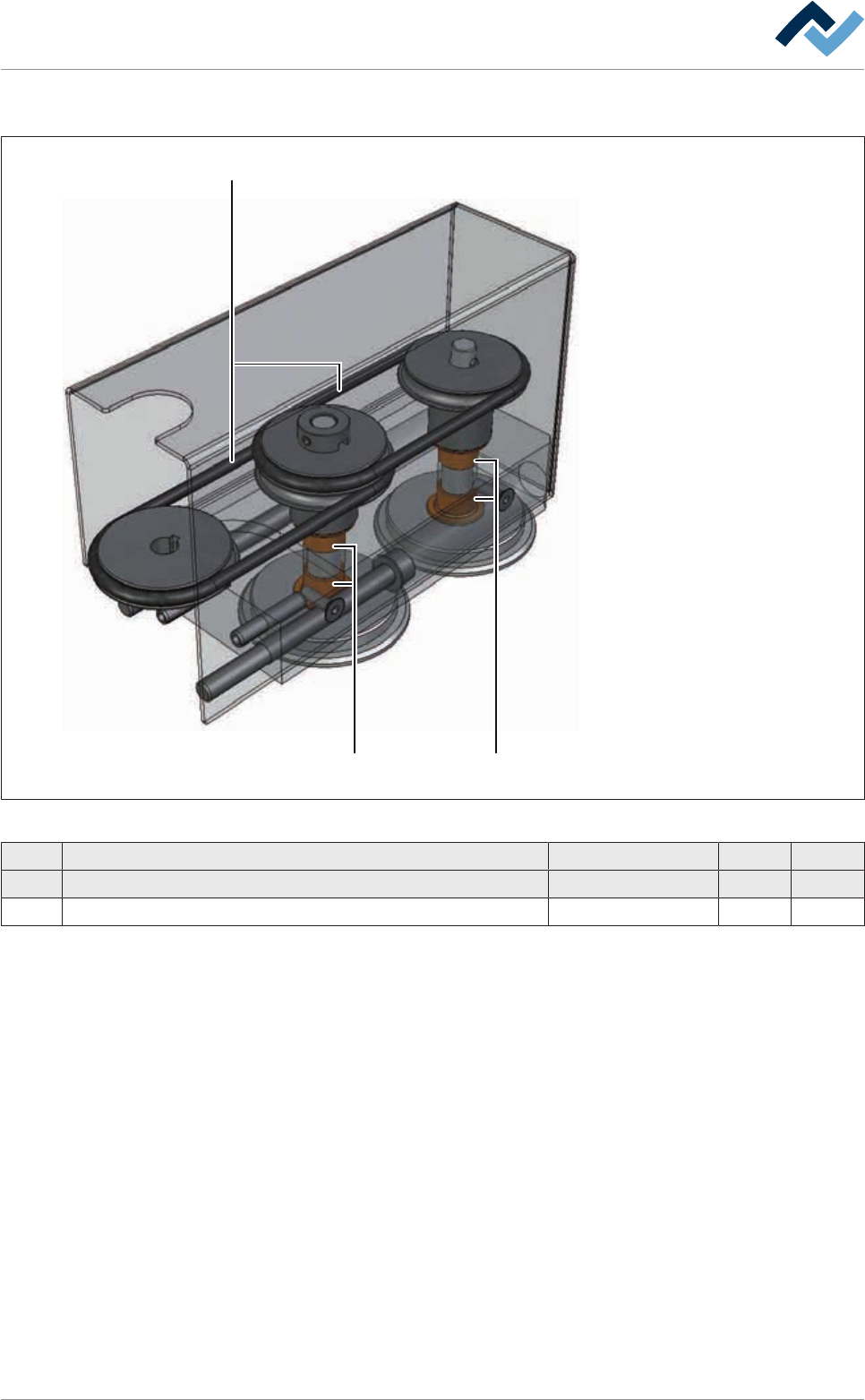

Fig.246: EM113-32-02-00
Pos Appellation Numéro de référence A B
1 O-belt Ø 3-175, endless 143526 x
2 Collar bush 143513 x
Ersa GmbH Manuel d’utilisation_VF366_fr|Rev. 14|30/11/2017 514/567
9|Pièces de rechange et d'usure
9.6 Entraînements
9.6.1 Entraînement du réglage de la largeur
1
2
4
3

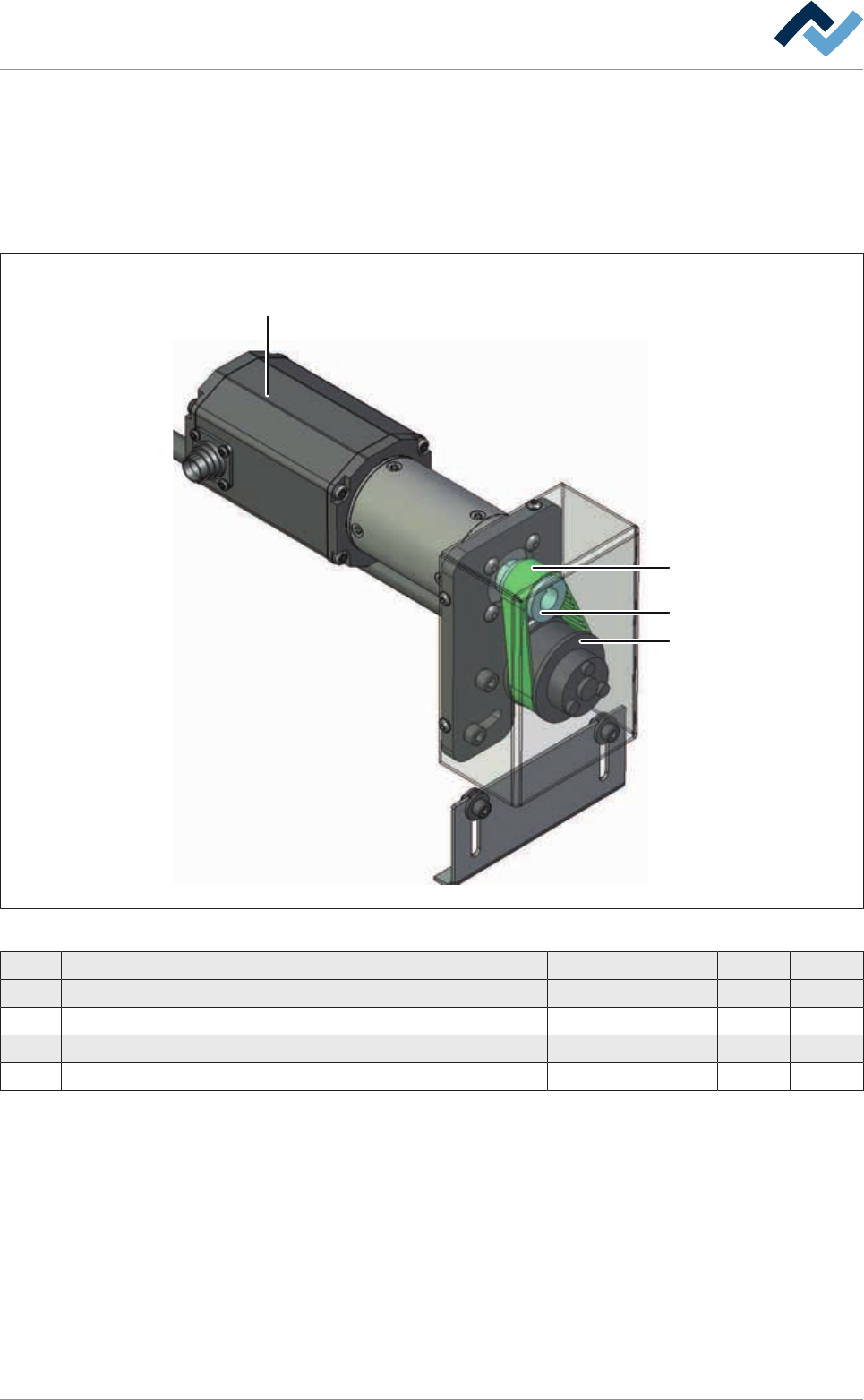

Fig.247: EM113-234-01-00
Pos Appellation Numéro de référence A B
1 Tooth belt AT5-16-225 156387 x
2 Motor, Dunker, BG65x25SI/PLG52 S 400:1 160938 x
3 Synchronized pulley 156277 x
4 Synchronized pulley 169941 x
Ersa GmbH Manuel d’utilisation_VF366_fr|Rev. 14|30/11/2017 515/567
9|Pièces de rechange et d'usure
9.6.2 Entraînement chaîne à goupilles (Single track)
1
2
4
3

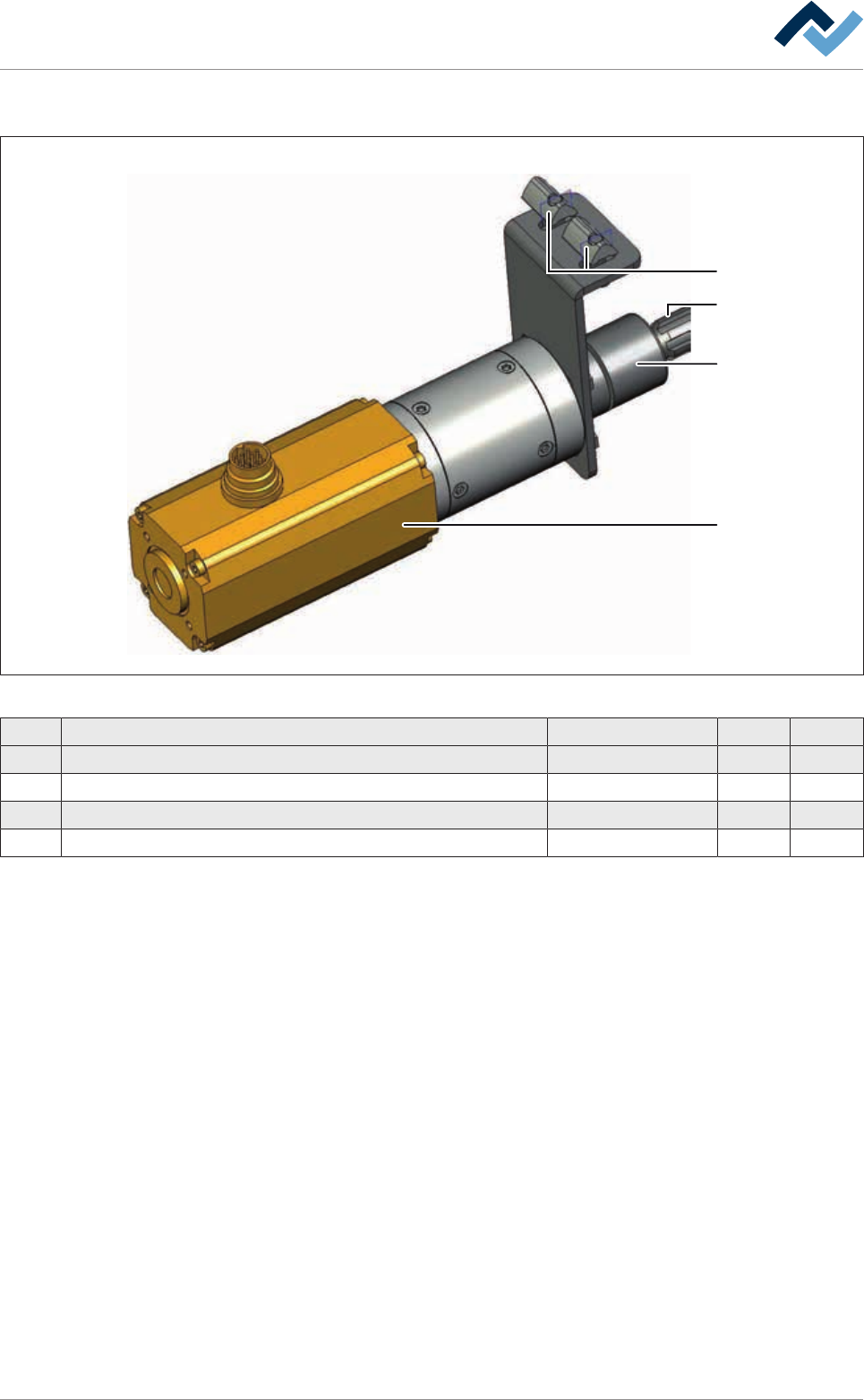

Fig.248: EM113-234-03-00
Pos Appellation Numéro de référence A B
1 Coupling ROTEX GS9 242234 X
2 Motor, Dunker, BG44x25SI/PLG S 32:1 117869 X
3 Spline shaft (single track) 187917 X
4 Groove nut STM5 6ZIS049 X
