9|Pièces de rechange et d'usure 9.6.2 Entraînement chaîne à goupilles (Single track) 1 2 4 3 Fig.248: EM113-234-03-00 Pos Appellation Numéro de référence A B 1 Coupling ROTEX GS9 242234 X 2 Motor, Dunker, BG44x25…
9|Pièces de rechange et d'usure
9.6 Entraînements
9.6.1 Entraînement du réglage de la largeur
1
2
4
3
Fig.247: EM113-234-01-00
Pos Appellation Numéro de référence A B
1 Tooth belt AT5-16-225 156387 x
2 Motor, Dunker, BG65x25SI/PLG52 S 400:1 160938 x
3 Synchronized pulley 156277 x
4 Synchronized pulley 169941 x
Ersa GmbH Manuel d’utilisation_VF366_fr|Rev. 14|30/11/2017 515/567
9|Pièces de rechange et d'usure
9.6.2 Entraînement chaîne à goupilles (Single track)
1
2
4
3
Fig.248: EM113-234-03-00
Pos Appellation Numéro de référence A B
1 Coupling ROTEX GS9 242234 X
2 Motor, Dunker, BG44x25SI/PLG S 32:1 117869 X
3 Spline shaft (single track) 187917 X
4 Groove nut STM5 6ZIS049 X
Ersa GmbH Manuel d’utilisation_VF366_fr|Rev. 14|30/11/2017 516/567
9|Pièces de rechange et d'usure
9.6.3 Entraînement chaîne à goupilles convoyeur du fluxeur (Dual track)
Aperçu

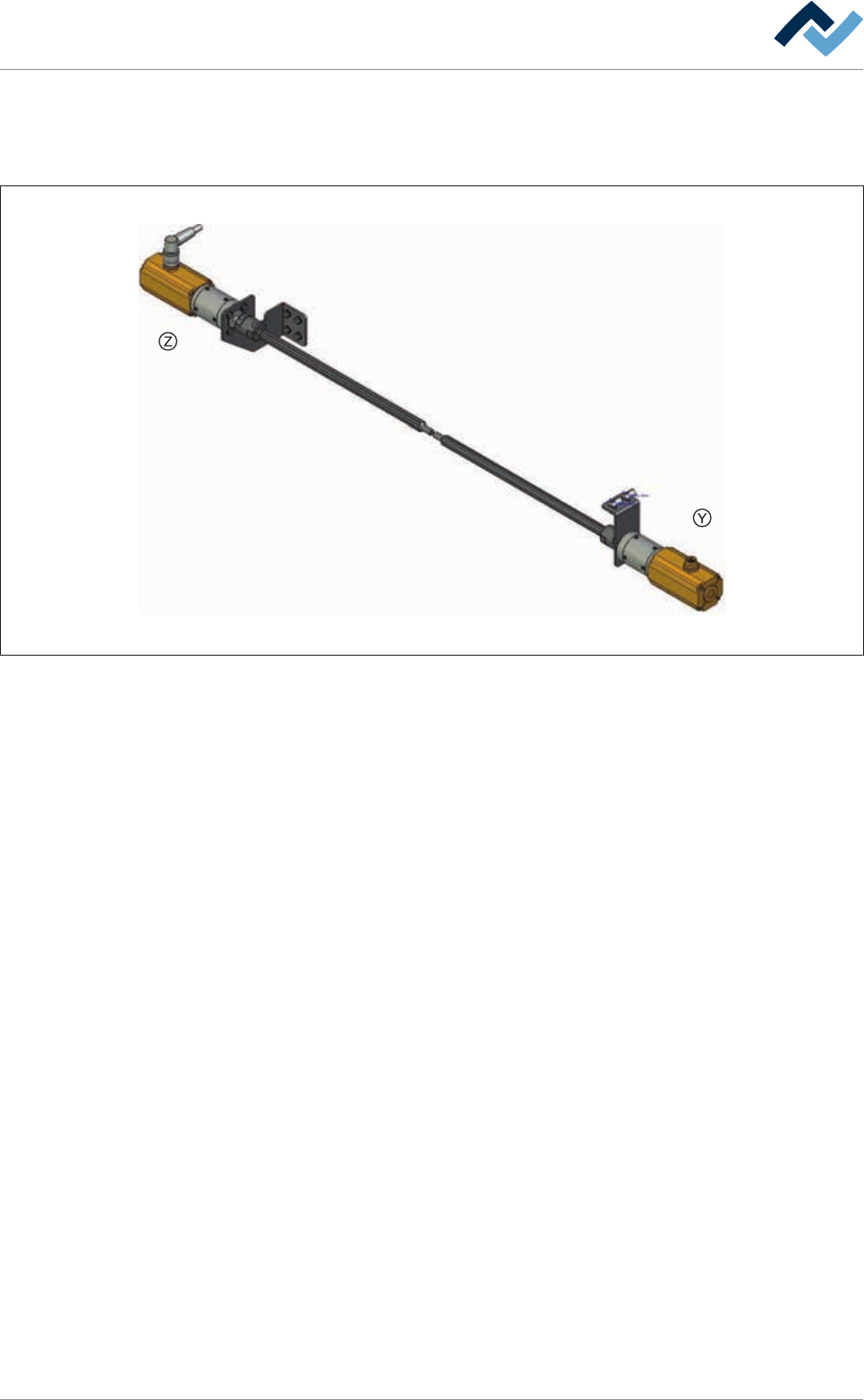

Fig.249: EM113-234-04-00
