9|Pièces de rechange et d'usure

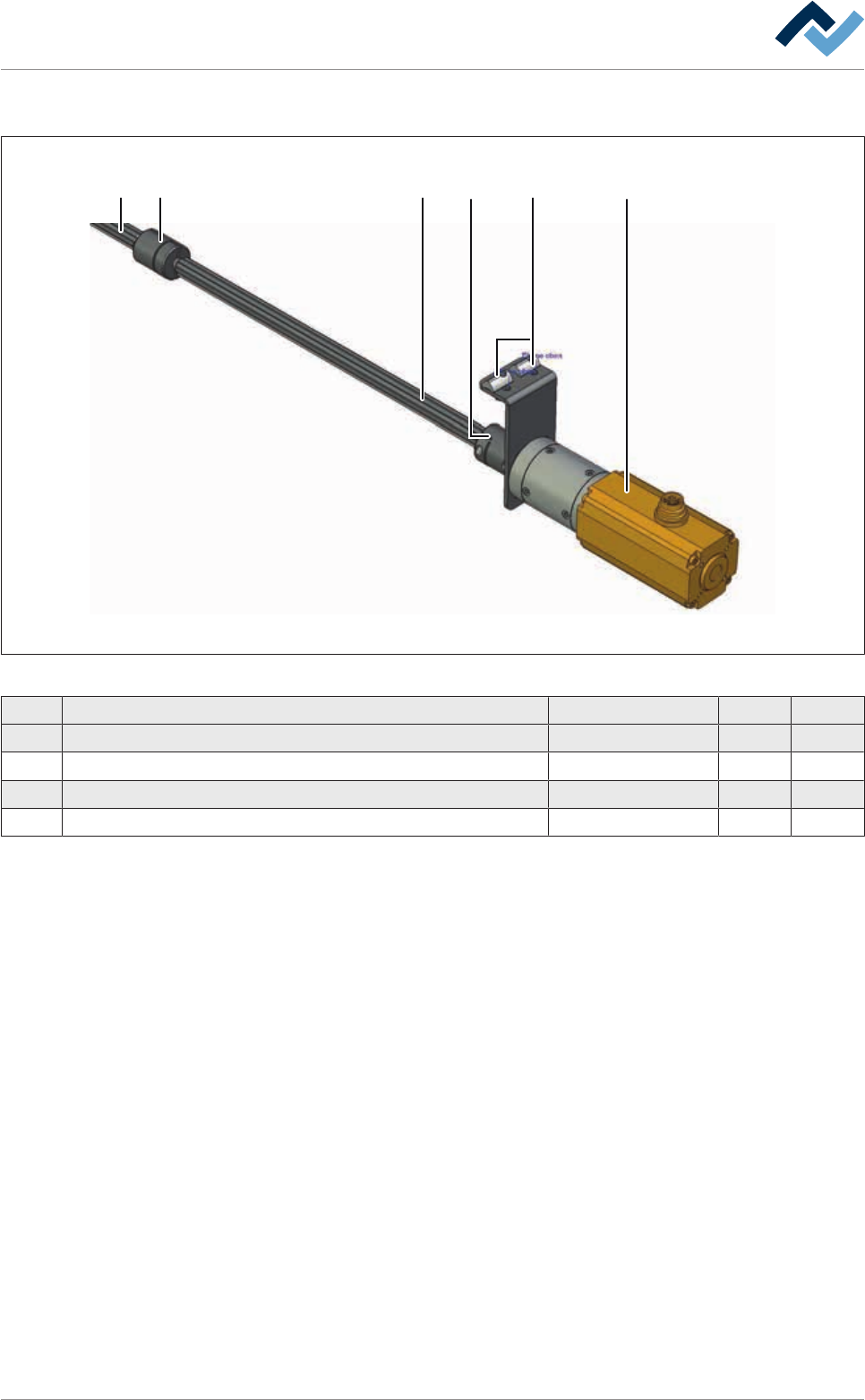

9.6.4 Entraînement chaîne à goupilles convoyeur préchauffage (Dual track)
1 2433 1
Fig.251: EM113-234-06-00
Pos Appellation Numéro de référence A B
1 Compensation coupling 228630 X
2 Motor, Dunker, BG44x25SI/PLG S 32:1 117869 X
3 Spline shaft 193944 X
4 Groove nut STM5 6ZIS049 X
Ersa GmbH Manuel d’utilisation_VF366_fr|Rev. 14|30/11/2017 519/567
9|Pièces de rechange et d'usure
9.7 Pré-chauffages
9.7.1 Tubes quartz dynamiques 10 x 2,2 kW
1
1
2 3 5
4
Fig.252: EM113-51-00
Pos Appellation Numéro de référence A B
1 Thermocouple 2xNICR-NI with double-plug 161299 X
2 IR-heater 2200 W / 230V 188703 X
3 Reflector sheet 188762 X
4 Glass plate 188764 X
5 Radiator socket 156941 X
Ersa GmbH Manuel d’utilisation_VF366_fr|Rev. 14|30/11/2017 520/567
9|Pièces de rechange et d'usure
9.7.2 Kit de montage chauffage supérieur 08/2010 -->
12 1 3
Fig.253: EM113-58-00
Pos Appellation Numéro de référence A B
1 195889 195889 X
2 Bow-type handle insulated, GN-564-25-160 6GR-GN564 X
