9|Pièces de rechange et d'usure 9.8.8 Bac de dépose (Dual Track) 2 1 3 4 Fig.265: EM113-24-30-00 Pos Appellation Numéro de référence A B 1 Storage tray, dual track 243429 x 2 Magnet (neodym) 242505 x 3 Screw M4x6…
9|Pièces de rechange et d'usure

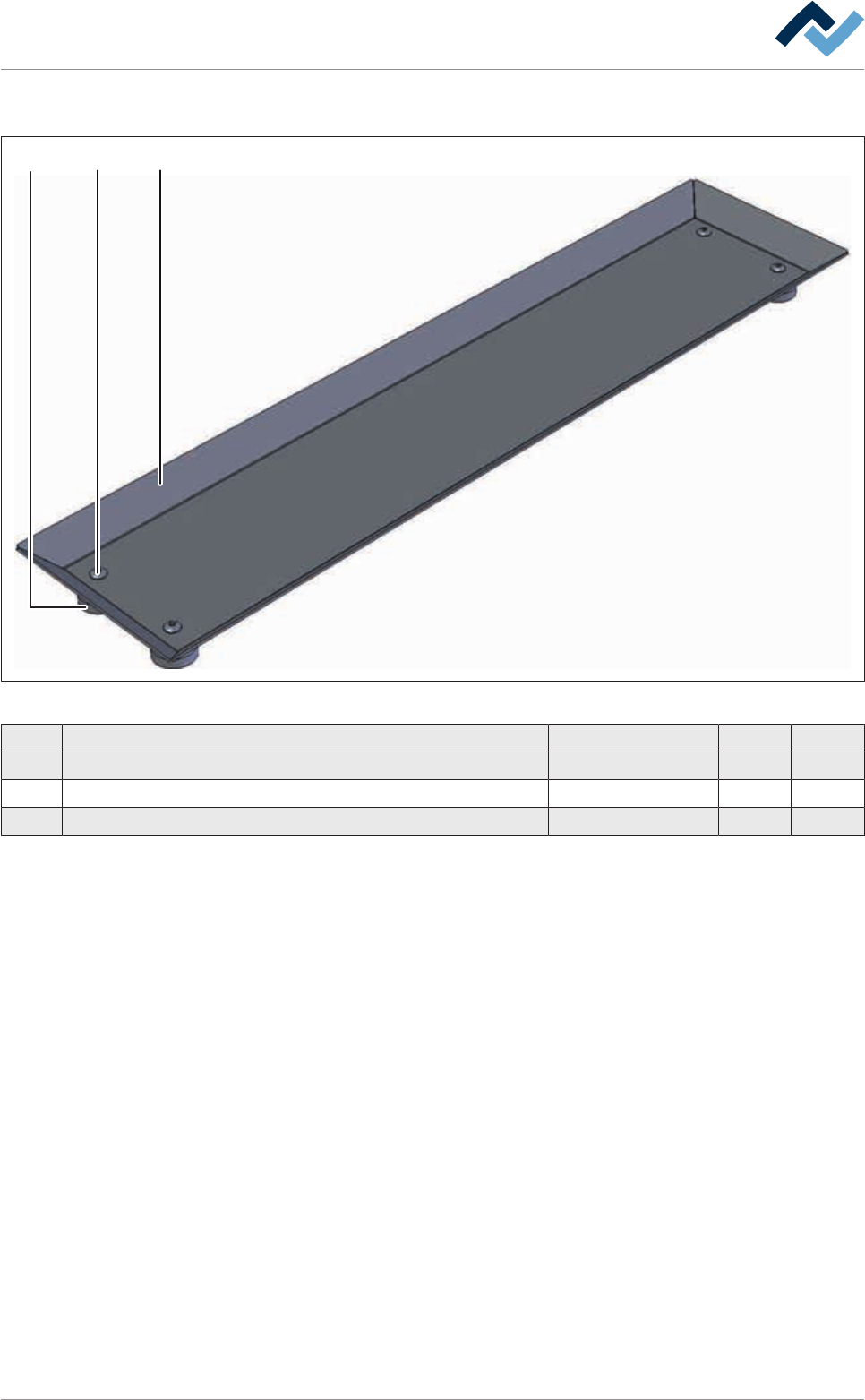

9.8.7 Bac de dépôt
2 13
Fig.264: EM113-20-30-00
Pos. Dénomination Numéro article A B
1 Storage tray 242526 x
2 Magnet (neodym) 242505 x
3 Screw M4x6 6M04X006E7380 x
Ersa GmbH Manuel d’utilisation_VF366_fr|Rev. 14|30/11/2017 537/567
9|Pièces de rechange et d'usure
9.8.8 Bac de dépose (Dual Track)
2 134
Fig.265: EM113-24-30-00
Pos Appellation Numéro de référence A B
1 Storage tray, dual track 243429 x
2 Magnet (neodym) 242505 x
3 Screw M4x6 6M04X006E7380 x
4 15 mm M4 spacer bolts 6ET00119 x
Ersa GmbH Manuel d’utilisation_VF366_fr|Rev. 14|30/11/2017 538/567
9|Pièces de rechange et d'usure
9.8.9 Capot de gazéification sans emploi de chaleur
2 311 564101987 12 7
Fig.266: EM1500-160-00a
Pos Appellation Numéro de référence A B
1 Gassing ring with lower part 310670 x
2 Lock screw M20 x 1 242714 x
3 Connector, 6 mm 182166 x
4 Sealing ring, copper 153649 x
5 Hose clamp SM9 - NW12 248124 x
6 Tube, slicone, Ø 12 mm, bulk stock 214493 x
7 Sealing ring (Silicone) 146054 x
8 Gassing ring 252783 x
9 Gassing cap, upper part, Ø 24 mm 242715 x
10 Sealing ring, copper 6RCUD12.5X18 x
11 Lock screw M12 x 1,5 243331 x
12 Gassing cap, Ø 34 mm 242746 x
Tool for gasification, non illustrée 243303 x
Cleaning brush stainless steel, non illustrée 213024 x
Graisse adaptée aux températures élevées TAS-WT 1400°C pour
le montage de la pos. 1
28444 x
Ersa GmbH Manuel d’utilisation_VF366_fr|Rev. 14|30/11/2017 539/567
