9|Pièces de rechange et d'usure
9.8.19 Observation du processus (single track) excentrique buse, y-variable
1
2
4
3

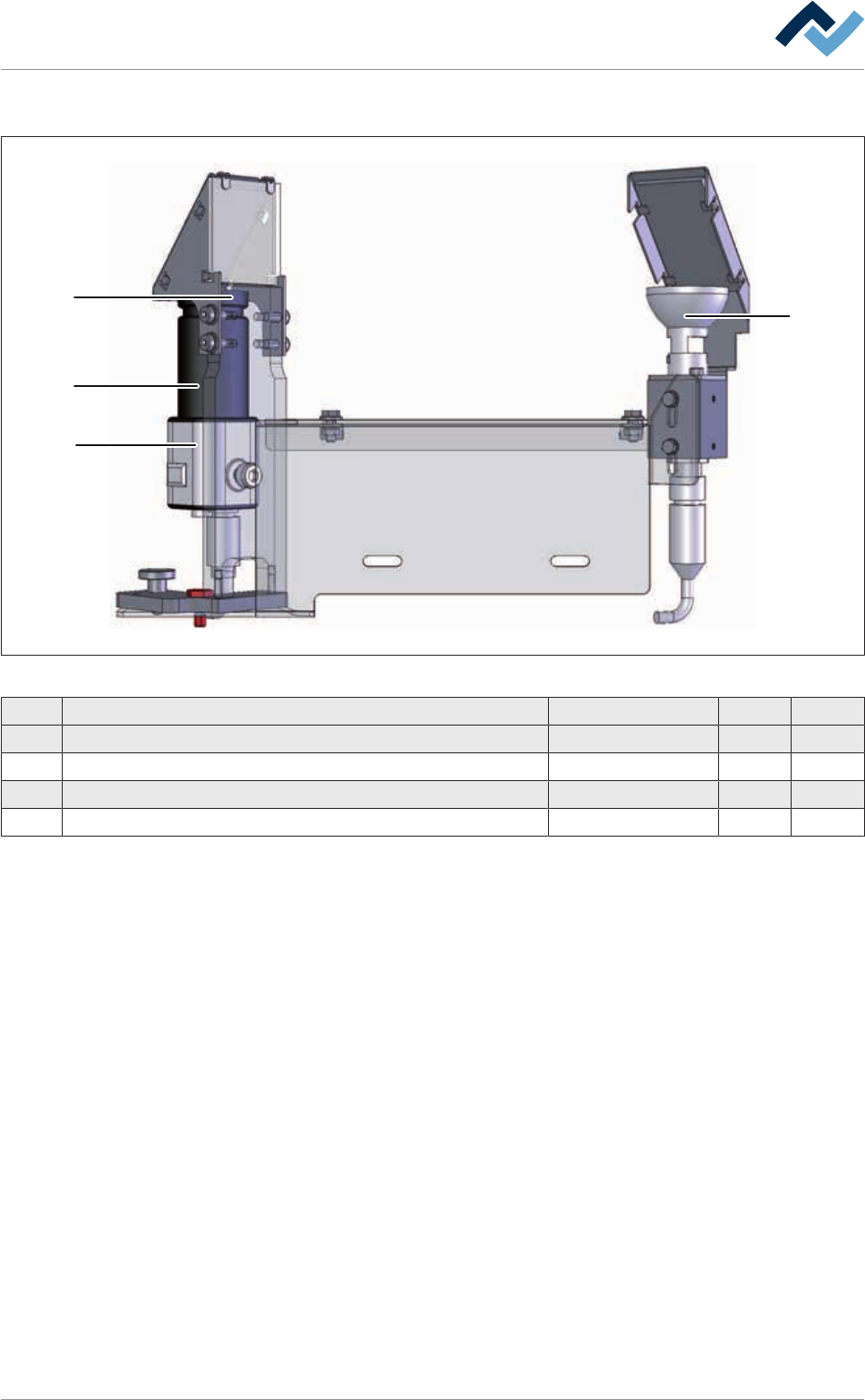

Fig.277: EM113-23-00d
Pos. Dénomination Numéro article A B
1 Illuminant, halogen, cold light 24V / 35W 186541 x
2 1/3“ color-CCD camera CS mount 109126 x
3 25 mm C-Mount lens F1,4 109129 x
4 Polarizing filter, linear 109131 x
Ersa GmbH Manuel d’utilisation_VF366_fr|Rev. 14|30/11/2017 549/567
9|Pièces de rechange et d'usure
9.8.20 Reconnaissance des points de repère et mesure des déflections
1 2634 5

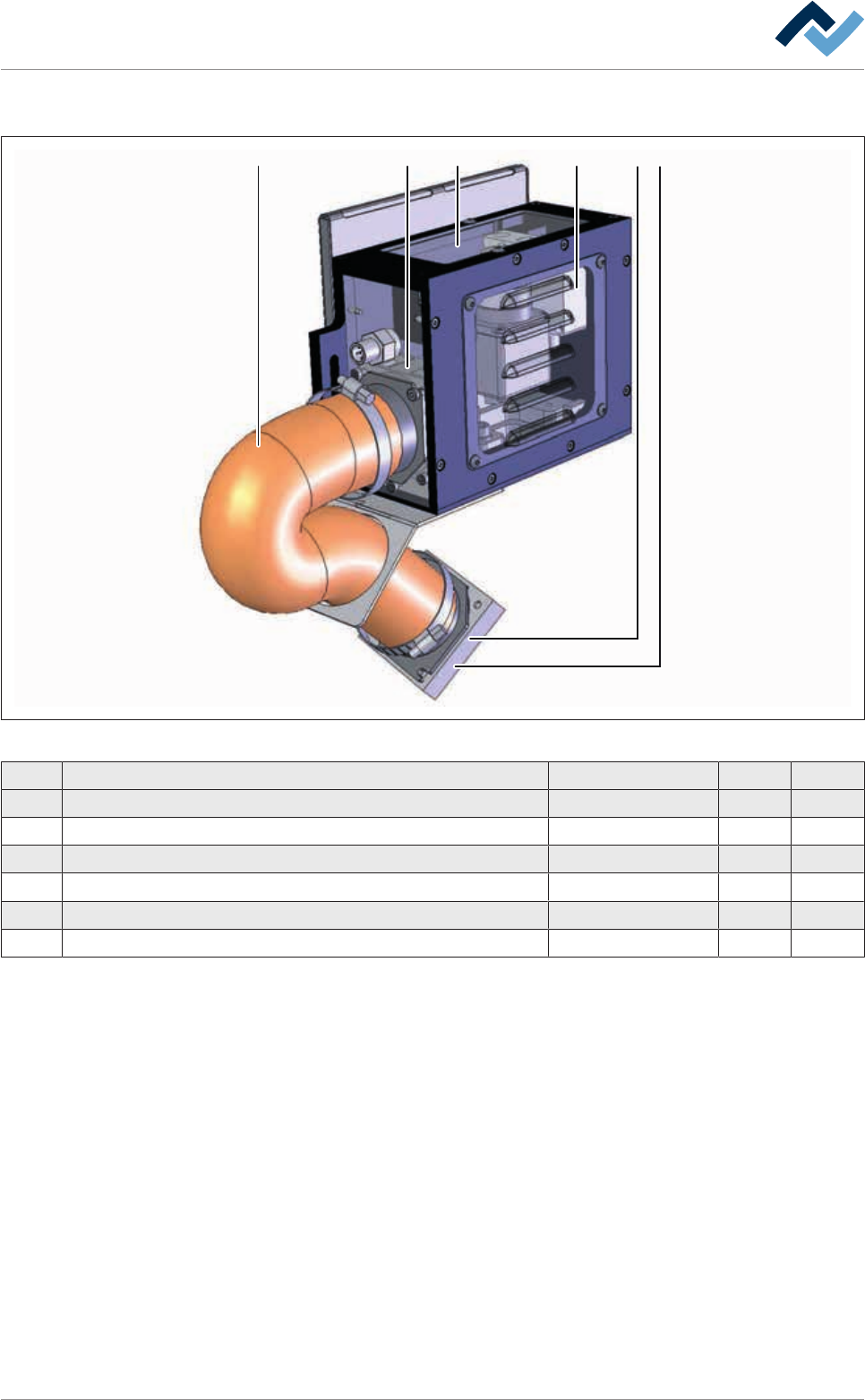

Fig.278: EM113-85-00a
Pos. Désignation Référence article A B
1 Cover glass, transparent 198509 x
2 Protective grid (Papst) 182901 x
3 Fan (Papst), 24V DC 202474 x
4 Hose, inside Ø 51 mm, temperature resistant up to 310° C 118351 x
5 Filter 236235 x
6 Laser distance sensor 200106 x
Ersa GmbH Manuel d’utilisation_VF366_fr|Rev. 14|30/11/2017 550/567
9|Pièces de rechange et d'usure
123 4

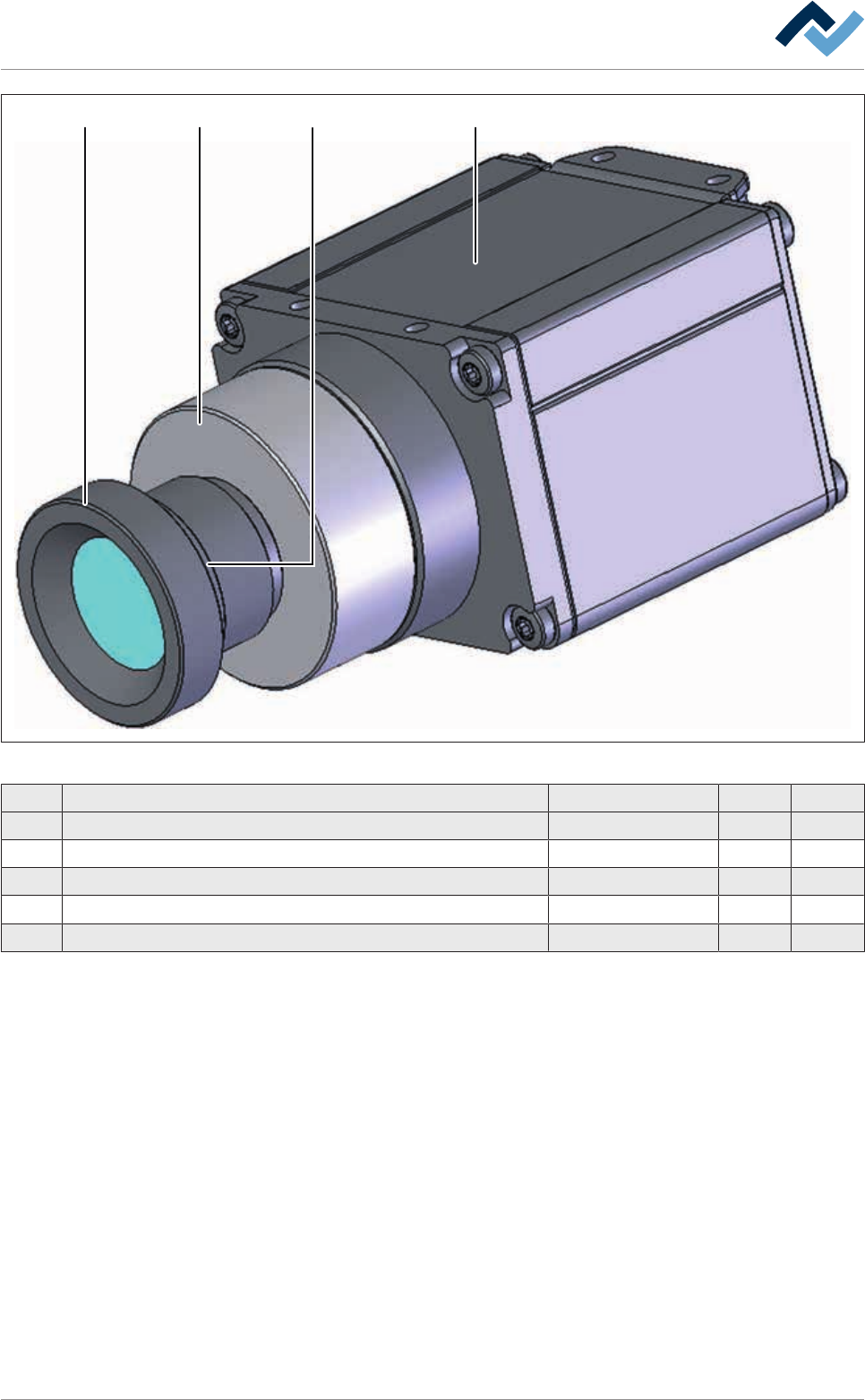

Fig.279: EM113-85-00
Pos. Désignation Référence article A B
1 Camera, 1,3 Mega pixels, SXGA 1/2", CMOS 182569 x
2 Extension ring, C-mount, 10 mm 182573 x
3 Lens, Lensagon 182571 x
4 Counter nut, Lensagon, M12 x 0,5 182574 x
5 Adaptor, C-mount / S-mount, Lensagon, wihout fig. 182572 x
