4|Transport, montage, stockage, mise au rebut 1 2 Fig.15: Disposition en longueur Serrer les contre-écrous. ü Après le réglage : a) Monter tous les contre-écrous sur les pieds avec la clé à fourche. ð Cela termine le …
4|Transport, montage, stockage, mise au rebut
4.8.4 Disposition de la machine
Dans certaines conditions, la mise en place de la machine doit être effectuée plu-
sieurs fois. Après chaque étape de mise en place, contrôlez toujours les étapes pré-
cédentes effectuées et ajustez, le cas échéant, les pieds de positionnement concer-
nés. Disposez la machine jusqu'à ce que vous obteniez un résultat acceptable.
ü Disposer grossièrement la machine sur ses pieds de positionnement :
a) Outil nécessaire : Niveau à bulle de précision, mesureur en acier, clé à fourche.
b) Visser tous les pieds à hauteur égale avec la clé à fourche. Observer pour cela
la hauteur d'entrée et de sortie nécessaire.

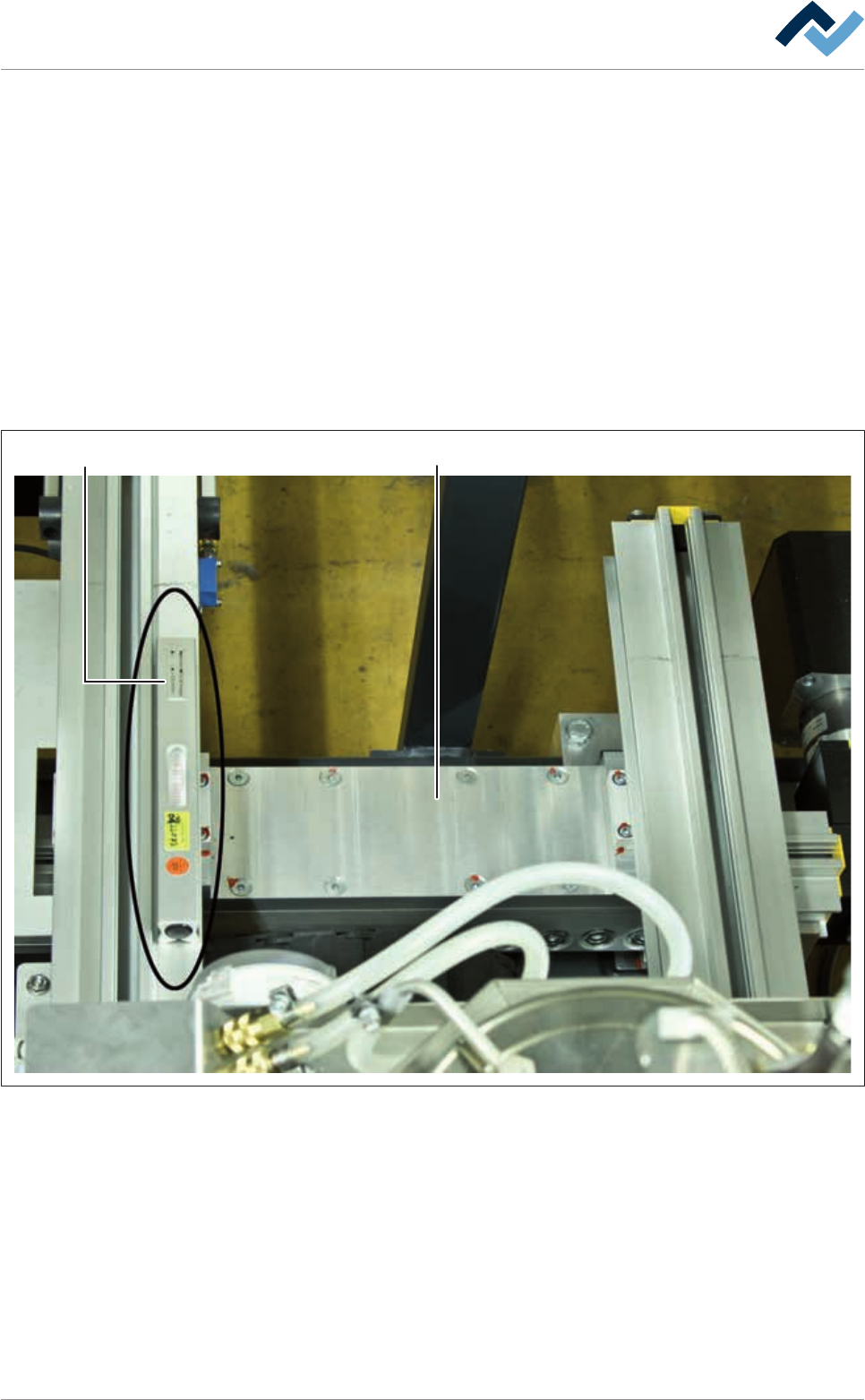

ü Disposition en diagonale :
a) Poser le niveau à bulle (1) en diagonale sur le module de pâte (2).
b) Régler les pieds de la machine avec la clé à fourche.
1 2
Fig.14: Disposition en diagonale

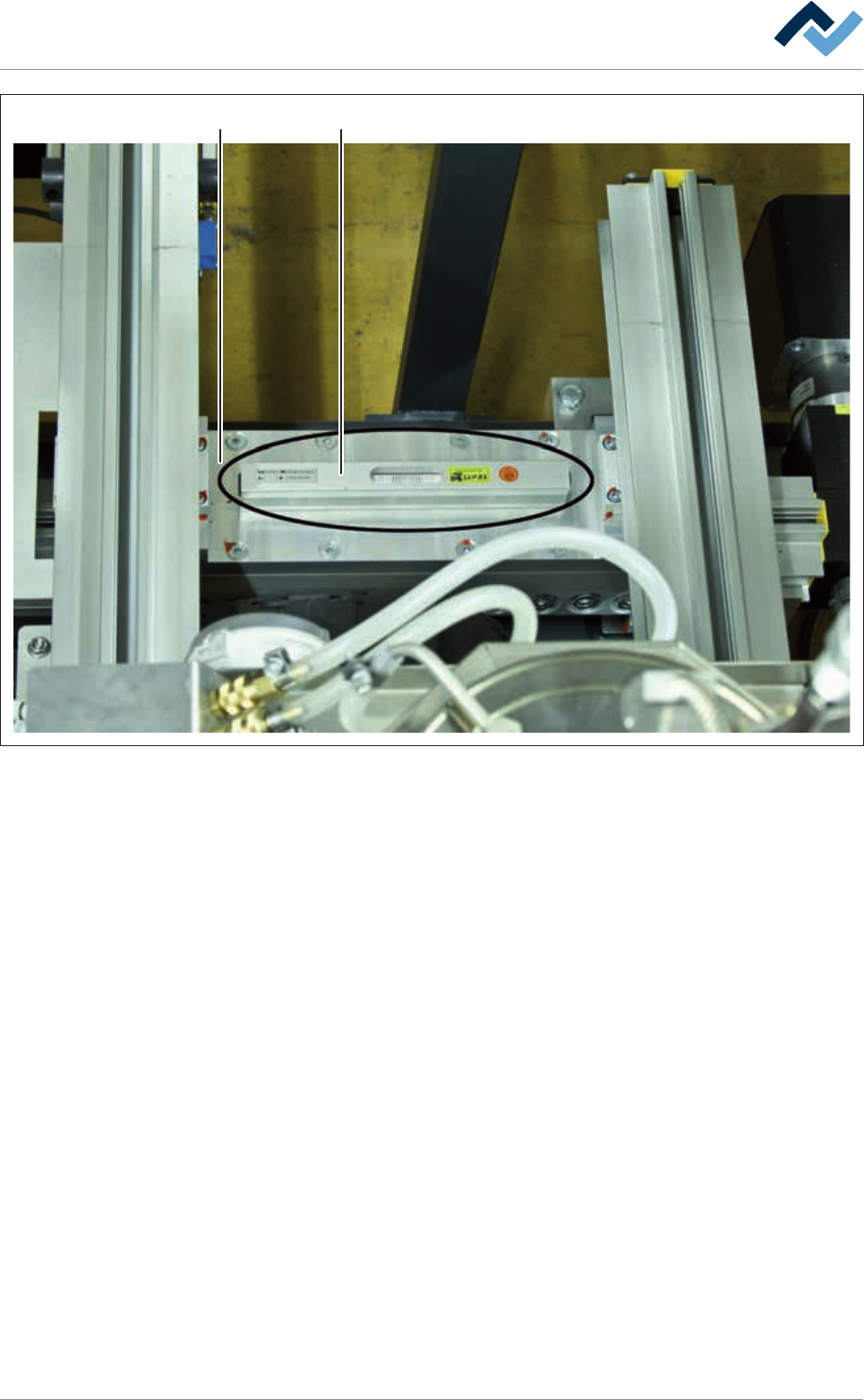

ü Disposition en longueur :
a) Poser le niveau à bulle (1) en longueur sur le module de pâte (2).
b) Régler les pieds de la machine avec la clé à fourche.
Ersa GmbH Manuel d’utilisation_VF366_fr|Rev. 14|30/11/2017 80/567
4|Transport, montage, stockage, mise au rebut
1
2
Fig.15: Disposition en longueur
Serrer les contre-écrous.
ü Après le réglage :
a) Monter tous les contre-écrous sur les pieds avec la clé à fourche.
ð Cela termine le processus.
4.8.5 Retirer les sécurités de transport des modules
Les modules suivants ont été munis de sécurités pour le transport :
– Modules de brasage
– Module fluxeur
– Préchauffages
– Réservoir de flux
ü Retirer toutes les sécurités de transport :
a) Utiliser un outil adapté.
b) Stocker toutes les sécurités de transport en vue d'une utilisation ultérieure.
4.9 Montage des groupes de construction
En règle générale, la machine est livrée en tant qu'unité complète, jusqu'aux té-
moins lumineux. Pans certains cas, par ex. en raison des conditions particulières du
site, la machine est livrée par groupes de construction.
Ersa GmbH Manuel d’utilisation_VF366_fr|Rev. 14|30/11/2017 81/567
4|Transport, montage, stockage, mise au rebut
ATTENTION
Possibilité de défauts dans les fonctions de la machine. Possibilité de dommages et
blessures !
a) Les groupes de construction doivent être montés exclusivement par un personnel
spécialisé formé.

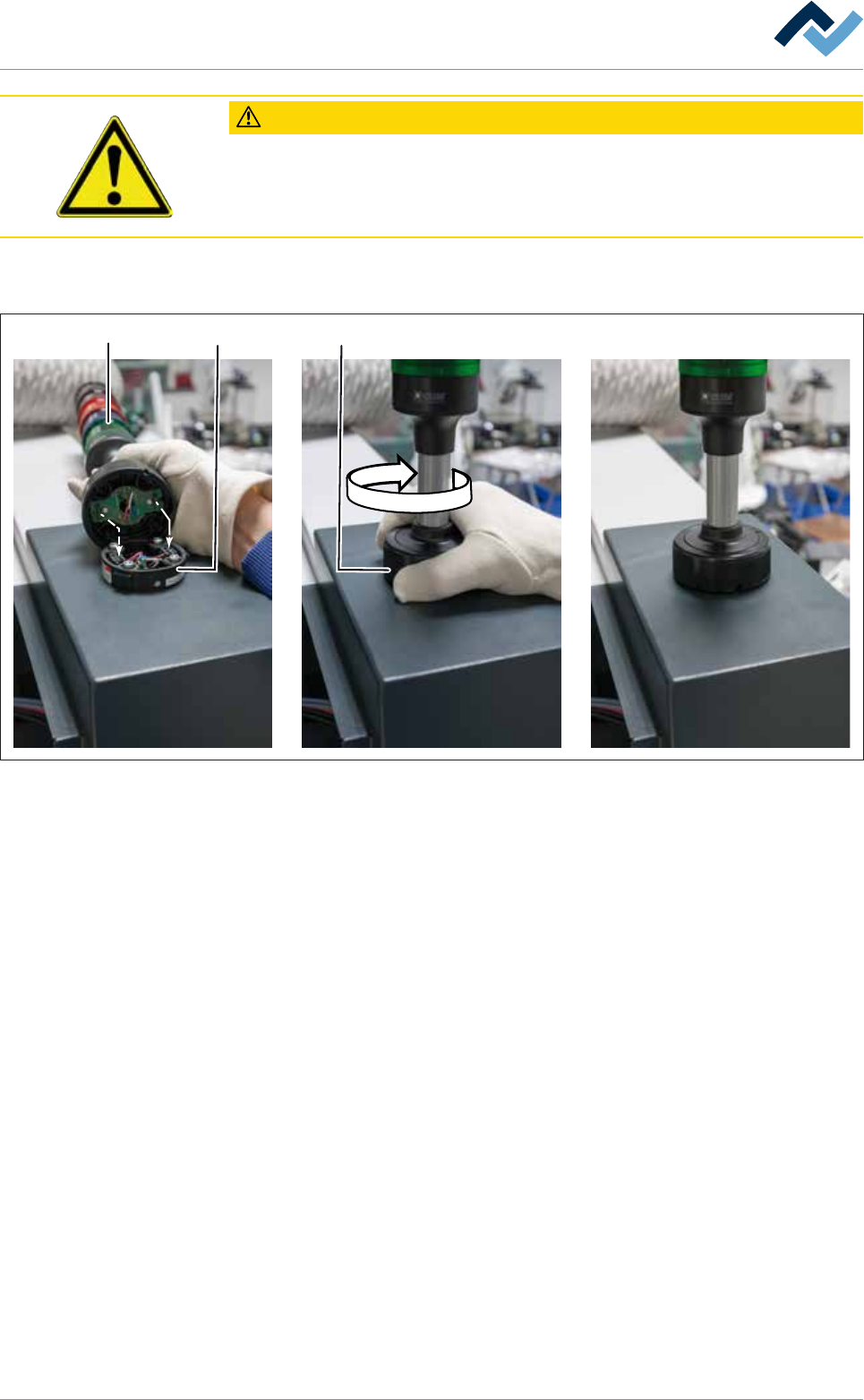

4.9.1 Monter les voyants lumineux
A
B
B
A
1 2 3
ü Monter les voyants lumineux :
a) Positionner les voyants lumineux (1) de telle manière que les goupilles (A)
soient alignées avec les douilles (B).
b) Enficher les voyants lumineux dans le socle (2) et tourner l'écrou-chapeau (3)
dans le sens horaire en butée.
ð Cela termine le processus.
4.9.2 Monter le lecteur de code
ü Monter et raccorder le lecteur de code :
a) Utiliser un outil adapté.
b) Faire exécuter le branchement électrique par des électriciens.
c) Lire les schémas électriques fournis.
d) Raccorder le lecteur de code à l'interface prévenue.
ð Cela termine le processus.
4.10 Raccordement de la machine
Ce paragraphe décrit le raccordement électrique ainsi que le raccordement aux dis-
positifs d'alimentation et d'évacuation. Les travaux décrits ne peuvent être effec-
tués que par un personnel spécialisé et formé ou par des spécialistes.
Ersa GmbH Manuel d’utilisation_VF366_fr|Rev. 14|30/11/2017 82/567
