维修手册 WPC5 / WPC6
第 2 页
-9
警告
2.2 在开始维修工作之前要做什么......
关闭机器并确保安全以防止未经授权的重新激活
结束机器上的所有贴装操作。
如有必要，断开相关龙门架的转换台。
如有必要，将龙门架移至维修位置。
结束并关闭所有程序和操作系统。等到操作系统完全关闭。
在主电源开关处关闭贴片机。
断开机器的电源。
断开放置系统与压缩空气供应的连接。
关闭电源中的电机保护开关，并用挂锁固定操作杆。
标记出来的替代品
如果一台机器可以被锁定，那它一定是。然而，在某些情况下，能量隔离装置无法容纳锁。在这
些情况下，必须在能量隔离装置上贴上标签，以警告员工机器已断电以进行维修。标签必须牢牢
固定，必须放置在所有人都能看到的位置，并且只能由贴标签的人取下。
！移动龙门架时要小心！
移动龙门架时，可能会损坏贴装头。移动龙门架时，请注意以下事
项：
切勿用手推 Collect&Place 头来移动台架。
切勿在 Z 轴降低时推动龙门架。

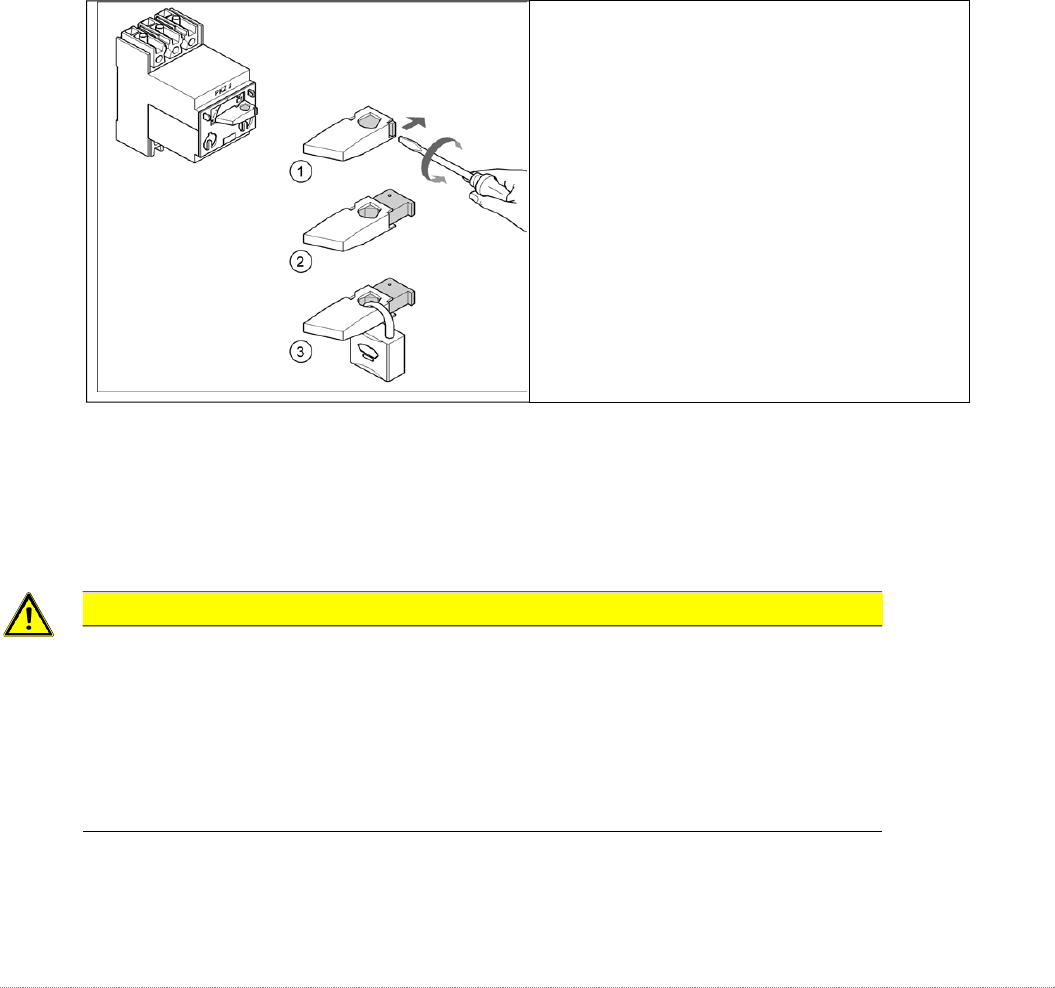

逆时针转动操作杆 (1)。
使用螺丝刀将锁定凸耳 (2) 从操作杆
(1) 中推出。
用挂锁 (3) 固定操作杆。
维修手册 WPC5 / WPC6
第 3 页-
10
警告
警告
3
更换备件
3.1 安全守则
考虑安全说明
不遵守这些安全说明可能会导致人员受伤和机器损坏！
本手册中描述的维修工作只能由经过专门培训、具有相应资质和专业知识的维修技术人员执行。
在所有维修工作期间，请遵守 SIPLACE SX 操作手册中的安全说明以及华夫饼包装更换器 (WPC)
的安全说明。
切勿打开带锁定清漆的螺钉
如果用锁定清漆密封的螺钉被打开，则相关组件将需要进行大量重新调整。
如果本手册中的说明明确要求您这样做，则只能松开用锁定清漆密封的螺钉。
如果您在没有明确说明的情况下打开用锁定清漆密封的螺钉，则必须将 WPC 送至 ASM 进行重
新调整。
服务工作准备
在 SIPLACE 机器上完成所有贴装操作。
在主开关处关闭 WPC。
小心地将 WPC 移出 SIPLACE 机器。
断开 WPC 的电源。
3.2 主要组件概览
概述
1. 进给轴
2. 驱动单元 – 进给轴
3. 带塔升降轴
4. 驱动装置 – 升降轴
5. 供电单元
6. 不间断模块（仅限WPC6）
7. 控制单元（安装时的位置）
维修手册 WPC5 / WPC6
第 3 页-
11
警告
！不能用锁紧漆打开螺丝！
塔在出厂时用这 6 个螺钉 (1) 固定。
如果打开这些螺丝，WPC 必须由 SIPLACE 服务部门重新调整，或送回 ASM 进行维修。
底盖板
如果 WPC 配置为高机器高度，额外的盖板将连接
到底座。
1.
右盖
2.
左盖
3.
封面
在执行维修工作之前，您可能需要取下这些盖
板。
螺丝用锁定清漆密封在塔
上。
