WPC6服务手册 - 第104页
维修手册 WPC5 / WPC6 第 3 页 - 104 从安装座上拧下传感器 (1) 。 将传感器拧入其底座。 使用塞尺将安全挡板和传感器之 间的距离设置为 0.2 mm 。 将连接器 X3 重新连接到电路 板。 将盖子装回装载单元并拧紧。 也可以看看 ... @3.5.2 更换负载轴驱动电机 [ ➙ 3-34]
维修手册 WPC5 / WPC6
第 3 页-
103
15
3.7.14
传感器 NSM-Modul (WPC6) – 安全翻盖打开
零部件
传感器安全翻盖打开 [03056958-xx]
拆卸/安装
取下负载单元的盖子（参见“3.5.1.1 取下负载单元的盖子”[➙ 3-32]）。
松开标记为 1 至 4 的螺钉，然后
提起盖子。
当从电路板上打开时，断开安全
盖板的连接器 X3。
维修手册 WPC5 / WPC6
第 3 页-
104

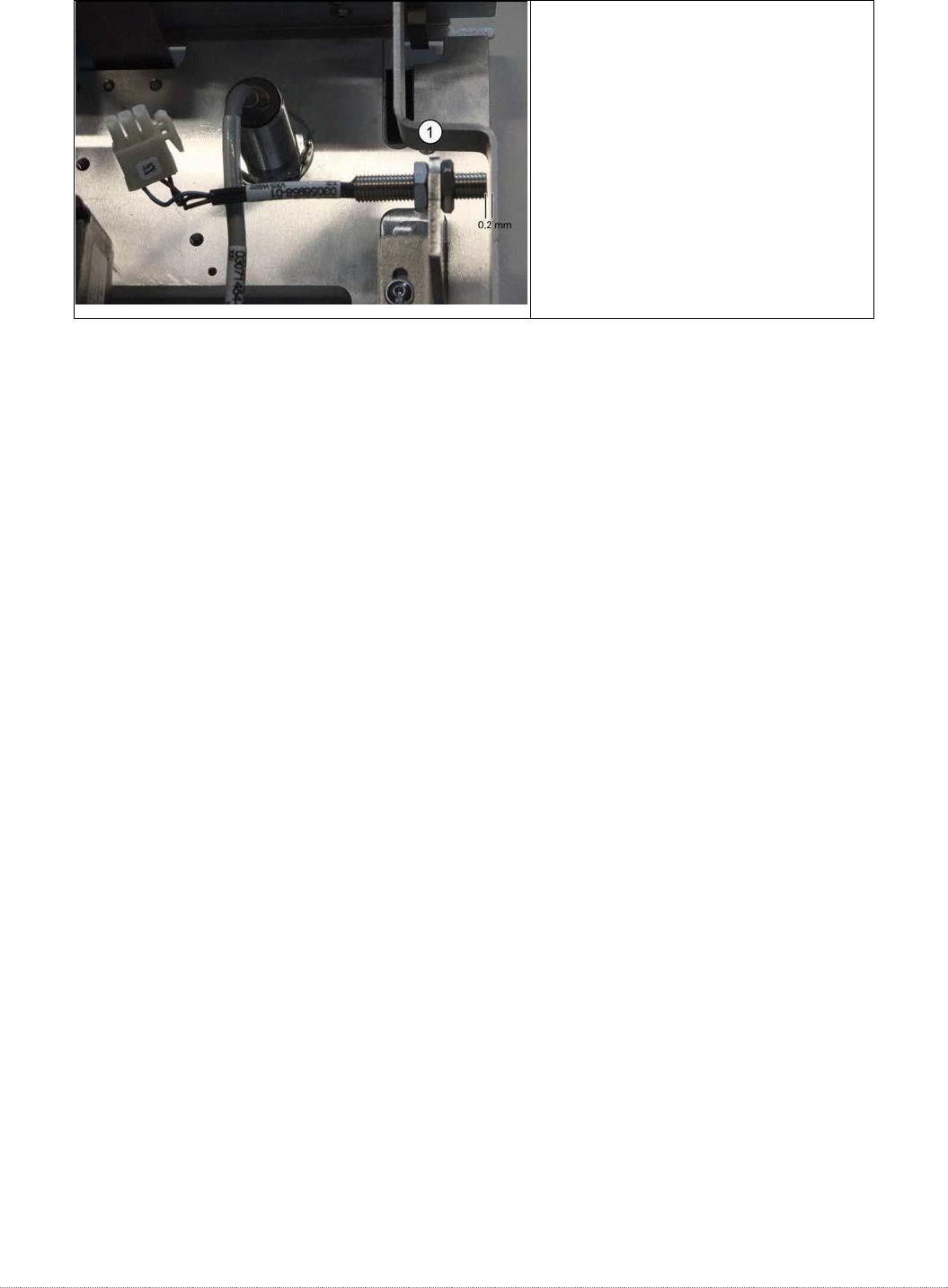

从安装座上拧下传感器 (1)。
将传感器拧入其底座。
使用塞尺将安全挡板和传感器之
间的距离设置为 0.2 mm。
将连接器 X3 重新连接到电路
板。
将盖子装回装载单元并拧紧。
也可以看看...
@3.5.2 更换负载轴驱动电机 [➙ 3-34]
维修手册 WPC5 / WPC6
第 3 页-
105
17
1.
执行器 BPS 260-2
2.
带信号灯的按钮
3.
安全传感器装载翻板
传奇
3.7.15
传感器 NSM (WPC6) – 安全传感器装载翻板
零部件
安全传感器装载翻板 [03056989-xx]
拆卸/安装
取下负载单元的盖子（参见“3.5.1.1 取下负载单元的盖子”[➙ 3-32]）。
打开装载盖板。
从传感器上断开电缆 x2j 的连接并将其松开。
卸下两个紧固螺钉，然后取下传感器。
插入新传感器并用两个螺钉固定到位。
将传感器电缆再次穿入到位并重新连接。
将盖子装回装载单元。
