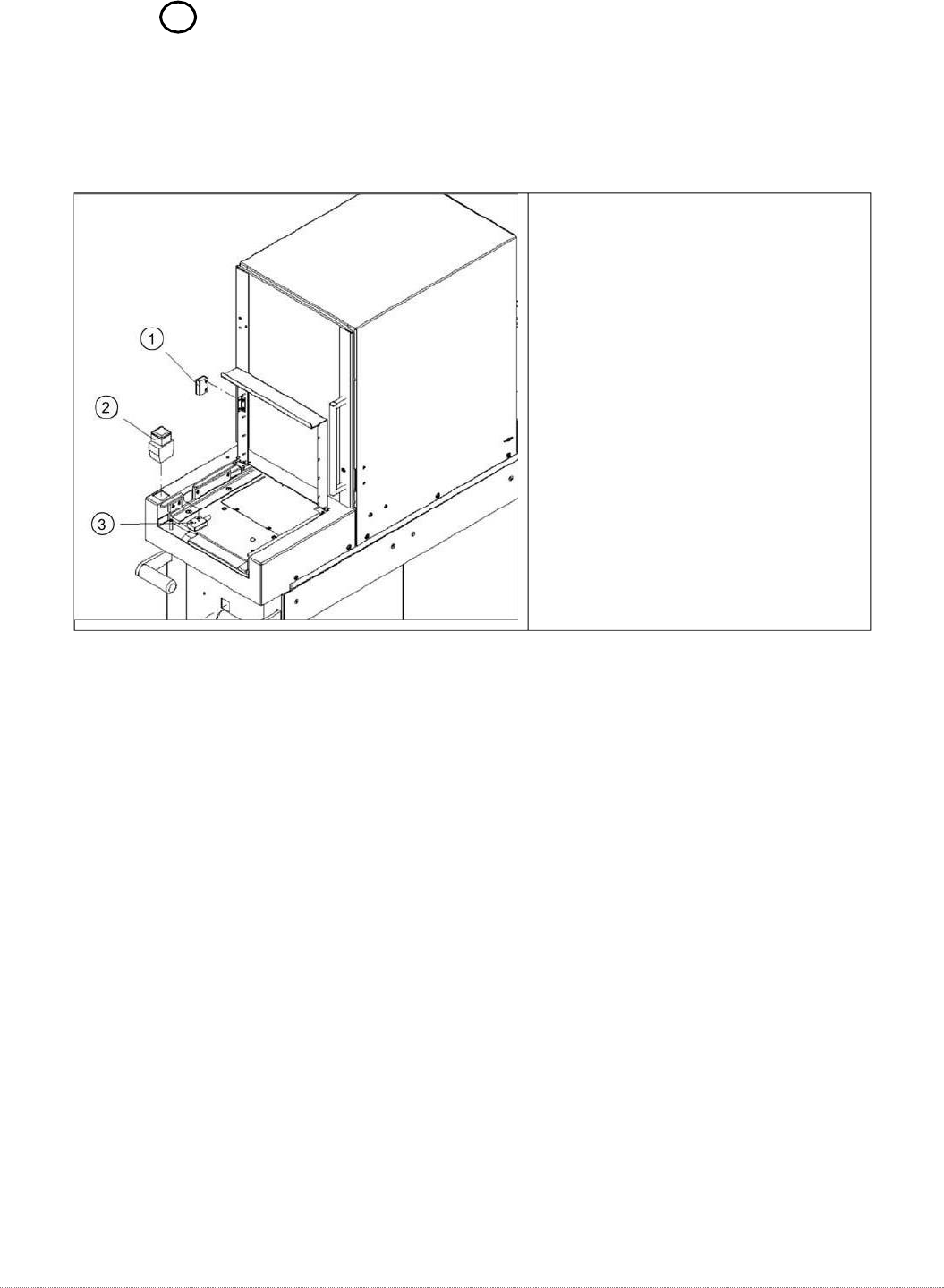

执行器 BPS 260-2
2.
带信号灯的按钮
3.
安全传感器装载翻板
传奇
3.7.15
传感器 NSM (WPC6) – 安全传感器装载翻板
零部件
安全传感器装载翻板 [03056989-xx]
拆卸/安装
取下负载单元的盖子（参见“3.5.1.1 取下负载单元的盖子”[➙ 3-32]）。
打开装载盖板。
从传感器上断开电缆 x2j 的连接并将其松开。
卸下两个紧固螺钉，然后取下传感器。
插入新传感器并用两个螺钉固定到位。
将传感器电缆再次穿入到位并重新连接。
将盖子装回装载单元。
维修手册 WPC5 / WPC6
第 3 页-
106
14
3.7.16
传感器 NSM 模块 (WPC6) – 托盘检测传感器
备件
传感器托盘检测负载轴 [03056989-xx]
拆卸/安装
取下负载单元的盖子（参见“3.5.1.1 取下负载单元的盖子”[➙ 3-32]）。
拆除起重磁铁（参见“3.5.4 更换起重磁铁”[➙ 3-39]）。
传奇

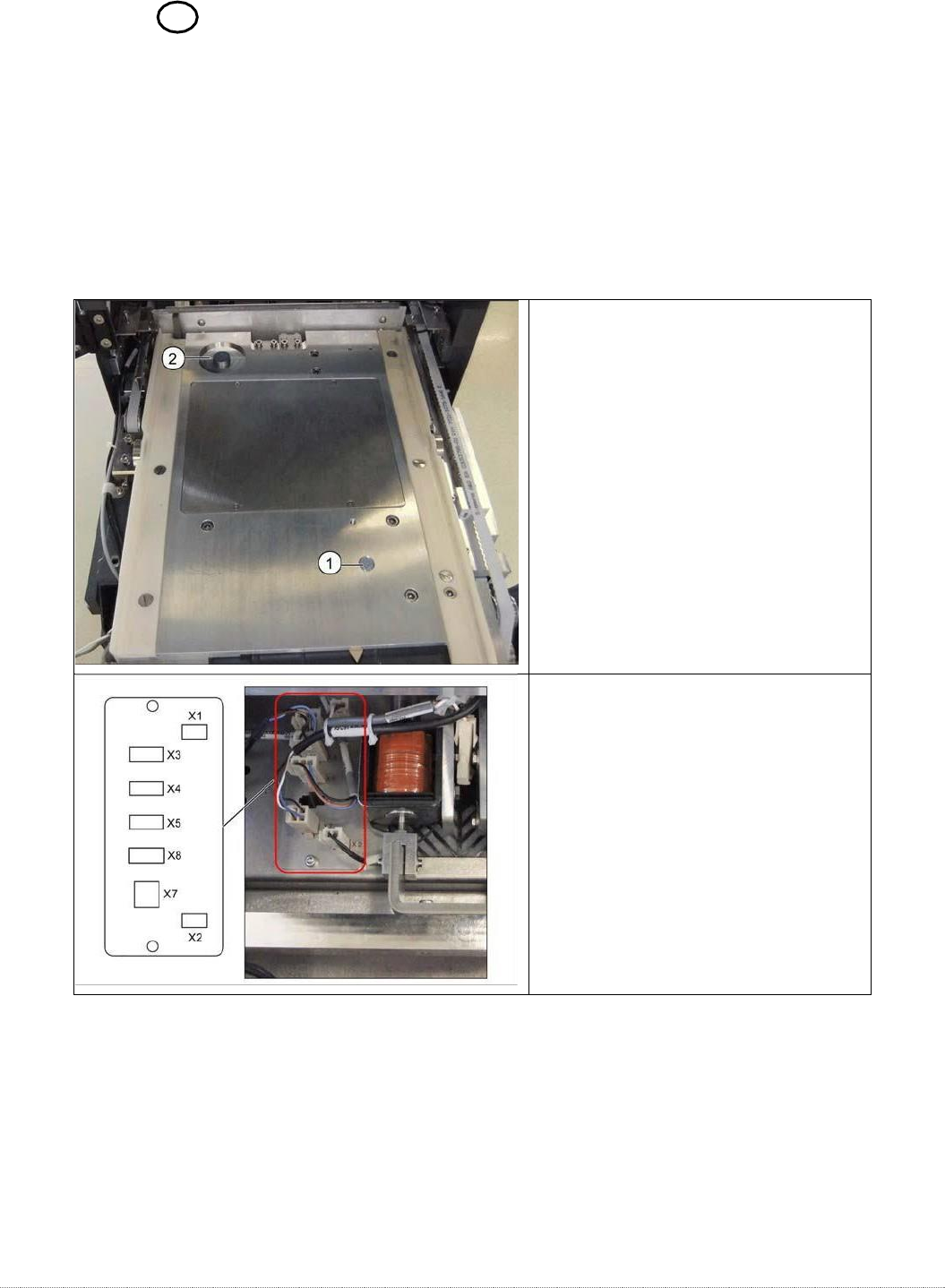

1.
正确插入传感器托盘
2.
传感器托盘检测负载轴
从电路板上断开连接器 X5。
维修手册 WPC5 / WPC6
第 3 页-
107

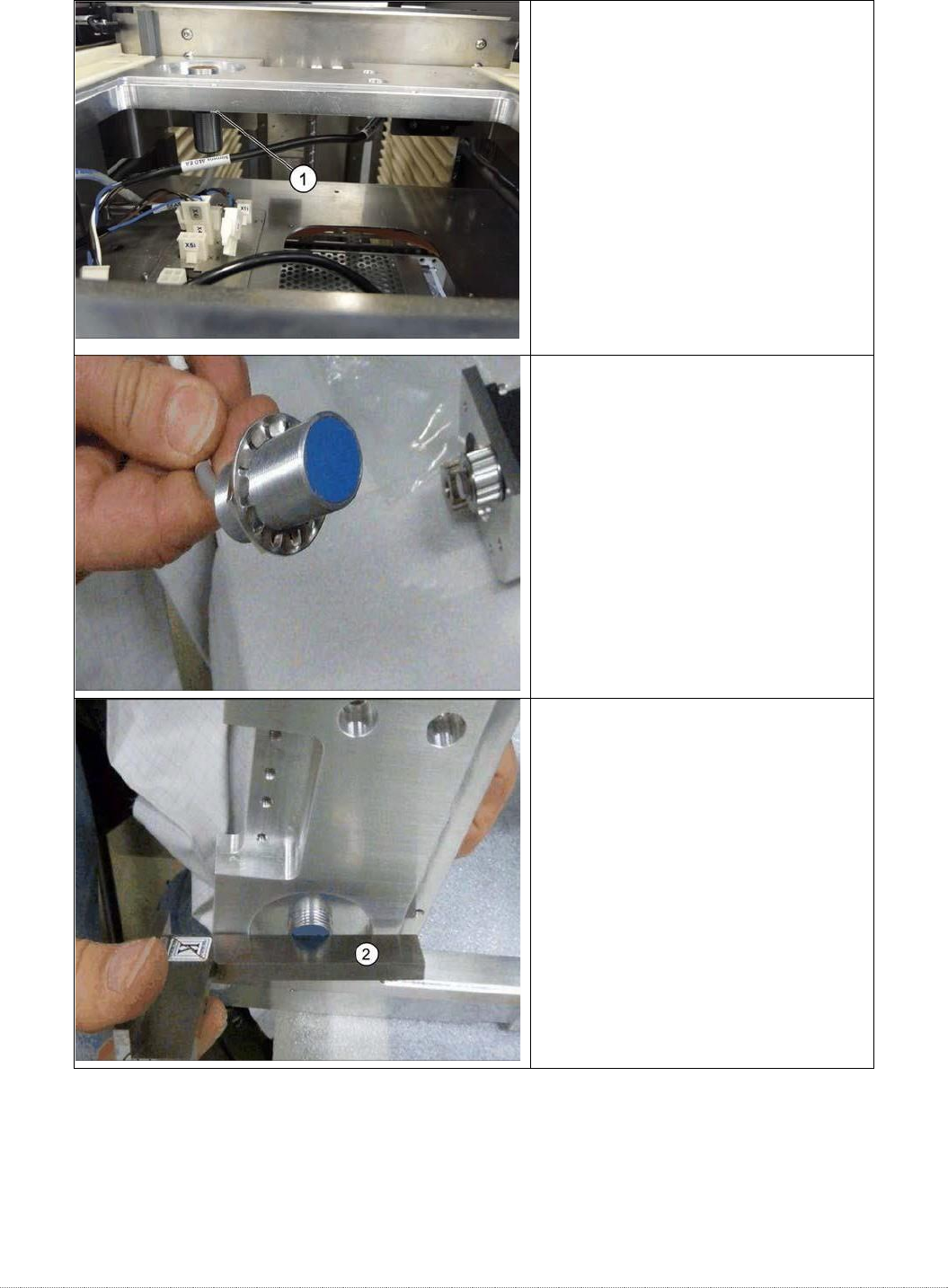

松开将传感器固定在底板下侧的埋
头螺母，然后拧下传感器 (1)。
将新传感器拧入台板。
传感器应突出台板上方 0.2 毫米
至 0.5 毫米。用直边 (2) 检查
它。
使用锁紧螺母将传感器固定在底
部 (1)。
将连接器 X5 重新连接到电路
板。
也可以看看
…
。
@3.5.2 更换负载轴驱动电机 [➙ 3-34]
