维修手册 WPC5 / WPC6 第 3 页 - 109 拆卸 / 安装 安全盖板打开时的传感器位于底板的 下侧。 当从电路板上打开时，断开安全 盖板的连接器 X7 。 卸下固定传感器 (1) 的两个螺 钉。 插入新传感器并用两个螺钉固定 到位。 将连接器 X7 重新连接到电路 板上。 也可以看看 … 。 @3.5.1.4 松开负载轴传动皮带的张 力 [ ➙ 3-33] @3.5.6 设置负载轴皮带张力 [ ➙ 3-…
维修手册 WPC5 / WPC6
第 3 页-
108
16
3.7.17
传感器 NSM 模块 (WPC6) – 护手的安全传感器
零部件
安全传感器护手 [03056990-xx]
准备工作

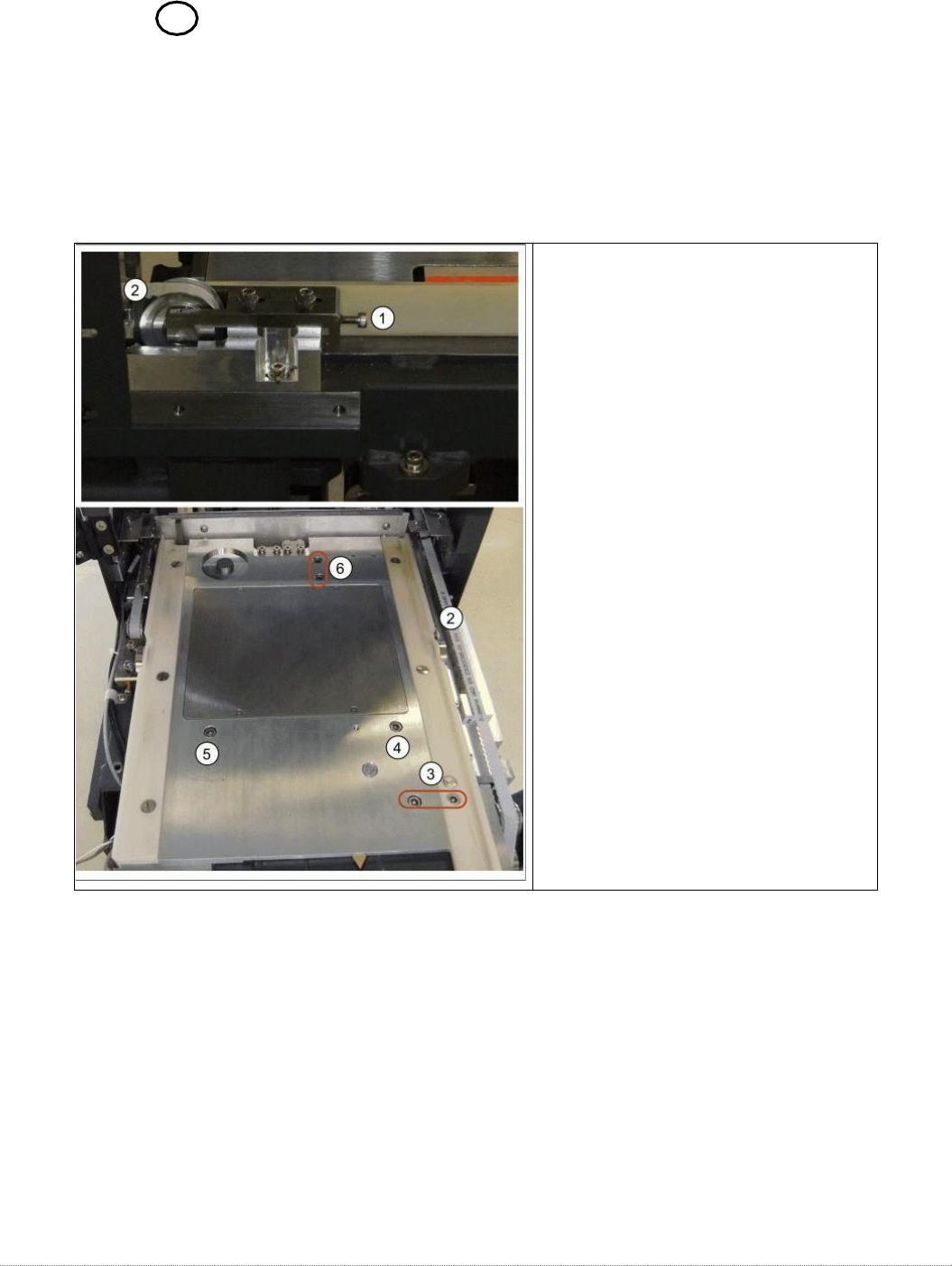

松开皮带张力
松开塔架 (1) 后面张紧螺钉处负
载轴传动皮带 (2) 的张紧度。
卸下底板
松开 (3) 处将电机固定到底板上
的螺钉。
提起底板并将其翻转过来。
维修手册 WPC5 / WPC6
第 3 页-
109
拆卸/安装

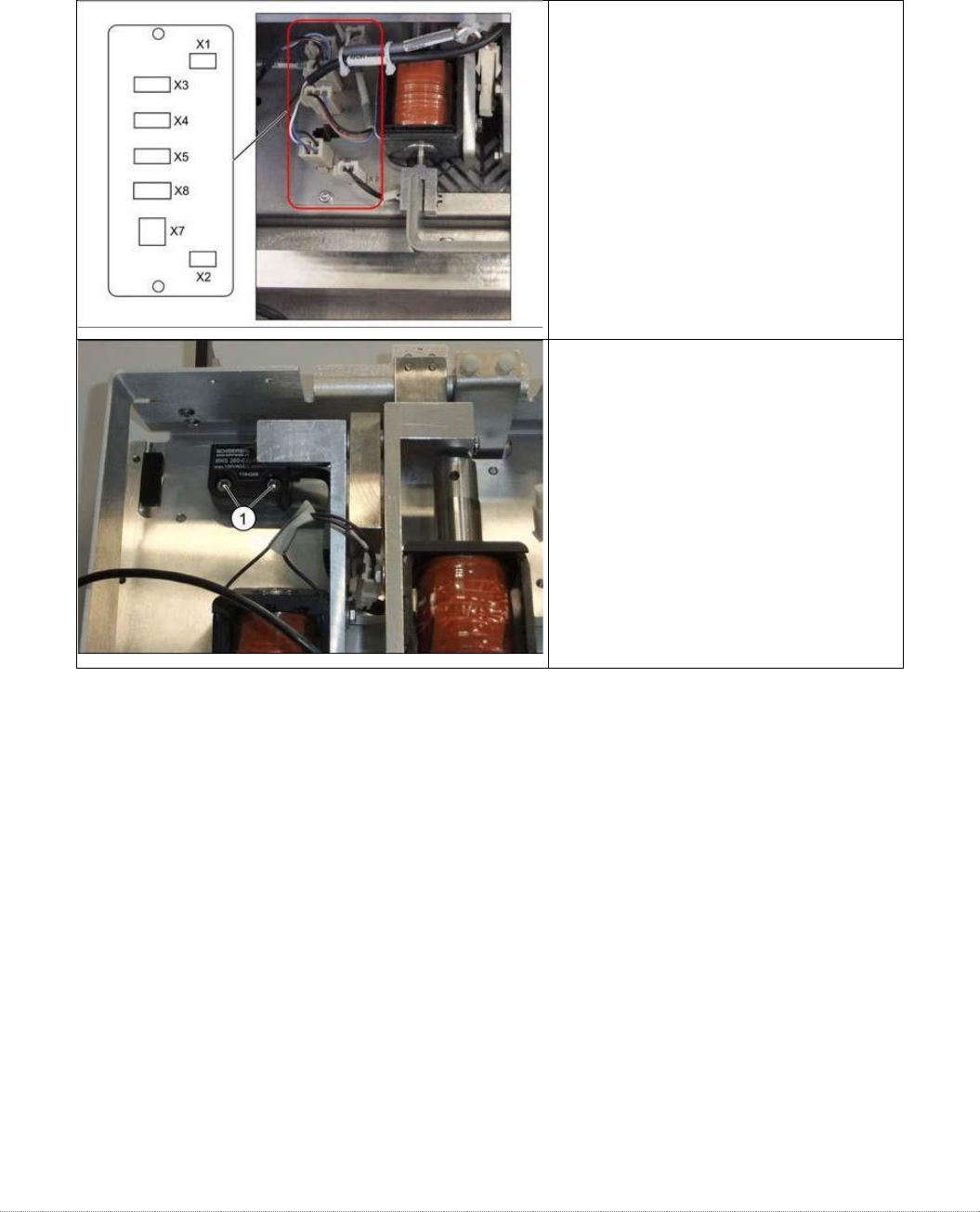

安全盖板打开时的传感器位于底板的下侧。
当从电路板上打开时，断开安全
盖板的连接器 X7。
卸下固定传感器 (1) 的两个螺
钉。
插入新传感器并用两个螺钉固定
到位。
将连接器 X7 重新连接到电路
板上。
也可以看看
…
。
@3.5.1.4 松开负载轴传动皮带的张力 [➙ 3-33]
@3.5.6 设置负载轴皮带张力 [➙ 3-43]
维修手册 WPC5 / WPC6
第 3 页-
110
1
2
注意：不要夹住电缆！将电缆穿过磁铁
上的槽口。
3.7.18
装载盖关闭磁铁
备件
装载襟翼关闭磁铁 [03083123-xx]
拆卸/安装
固定磁铁使用 3 个“NB602 M4x8”螺钉 [03005643] 安装在 NSM 面板的基座 (1) 上。
可通过面板底部的孔从外部接触到 3 个螺钉
(2).
磁铁有一根 20 厘米长的电缆，牢固地连接了一个 2 针插头。
磁铁通过“电缆：固定磁铁加载翻板”插入“背板控制模块”背面的连接器 X30a
[03083109-01]。
通过安装在尾门上的“磁板”调整磁铁与装载门的距离。
