维修手册 WPC5 / WPC6 第 3 页 - 11 警告 ！不能用锁紧漆打开螺丝！ 塔在出厂时用这 6 个螺钉 (1) 固定。 如果打开这些螺丝， WPC 必须由 SIPLACE 服务部门重新调整，或送回 ASM 进行维修。 底盖板 如果 WPC 配置为高机器高度，额外的盖板将连接 到底座。 1. 右盖 2. 左盖 3. 封面 在执行维修工作之前，您可能需要取下这些盖 板。 螺丝用锁定清漆密封在塔 上。
维修手册 WPC5 / WPC6
第 3 页-
10
警告
警告
3
更换备件
3.1 安全守则
考虑安全说明
不遵守这些安全说明可能会导致人员受伤和机器损坏！
本手册中描述的维修工作只能由经过专门培训、具有相应资质和专业知识的维修技术人员执行。
在所有维修工作期间，请遵守 SIPLACE SX 操作手册中的安全说明以及华夫饼包装更换器 (WPC)
的安全说明。
切勿打开带锁定清漆的螺钉
如果用锁定清漆密封的螺钉被打开，则相关组件将需要进行大量重新调整。
如果本手册中的说明明确要求您这样做，则只能松开用锁定清漆密封的螺钉。
如果您在没有明确说明的情况下打开用锁定清漆密封的螺钉，则必须将 WPC 送至 ASM 进行重
新调整。
服务工作准备
在 SIPLACE 机器上完成所有贴装操作。
在主开关处关闭 WPC。
小心地将 WPC 移出 SIPLACE 机器。
断开 WPC 的电源。

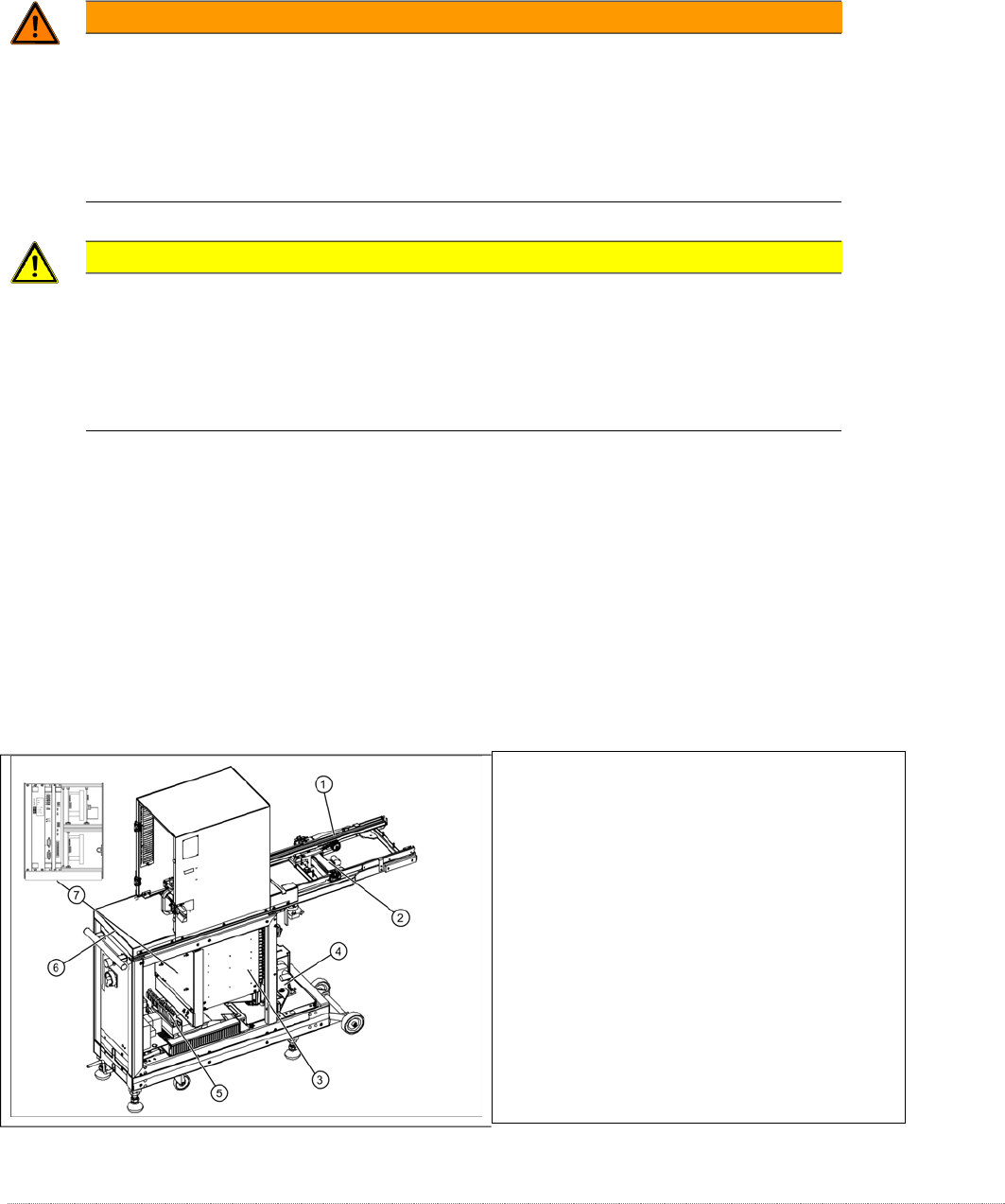

3.2 主要组件概览
概述
1. 进给轴
2. 驱动单元 – 进给轴
3. 带塔升降轴
4. 驱动装置 – 升降轴
5. 供电单元
6. 不间断模块（仅限WPC6）
7. 控制单元（安装时的位置）
维修手册 WPC5 / WPC6
第 3 页-
11
警告
！不能用锁紧漆打开螺丝！
塔在出厂时用这 6 个螺钉 (1) 固定。
如果打开这些螺丝，WPC 必须由 SIPLACE 服务部门重新调整，或送回 ASM 进行维修。
底盖板
如果 WPC 配置为高机器高度，额外的盖板将连接
到底座。
1.
右盖
2.
左盖
3.
封面
在执行维修工作之前，您可能需要取下这些盖
板。
螺丝用锁定清漆密封在塔
上。
维修手册 WPC5 / WPC6
第 3 页-
12
3.3 驱动装置 – 提升轴
3.3.1
准备工作
所需工具
水泵钳
皮带张紧装置 [00326015-01] 带说明书
带一套内六角扳手的标准工具
先决条件
将塔移动到再填充位置。
从塔中取出所有华夫饼包装托盘托架 (WPTC)。
向下移动塔..
⇨
检查传感器和功能 ⇨ 检查特定组件的传感器和功能 ⇨
⇨
位置 ⇨ 检查 WPC 功能 ⇨ 移动到运输位置。
在主开关处关闭 WPC。
拔下电源并固定 WPC 以防止未经授权的重新激活。有关详细信息，请参阅 WPC 操作手册。
从 SIPLACE 机器上取下 WPC 并将其移动到合适的位置进行维修工作。
升降轴驱动电机（6）位于前盖（1）后方。如果
驱动电机与电源断开连接，则驱动器固定有制动
器。
拆下前盖 (1)。
拆下两个侧盖 (2) + (3)。
松开每个箱子的 4 个紧固螺钉，然后拆下两个
底部护手 (4) + (5)。后盖板可以向前拉出。
