维修手册 WPC5 / WPC6 第 3 页 - 110 1 2 注意： 不要夹住电缆！将电缆穿过磁铁 上的槽口。 3.7 .18 装载盖关闭磁铁 备件 装载襟翼关闭磁铁 [03083123- xx] 拆卸 / 安装 固定磁铁使用 3 个 “ NB602 M4x8 ” 螺钉 [03005643] 安装在 NSM 面板的基座 (1) 上。 可通过面板底部的孔从外部接触到 3 个螺钉 (2). 磁铁有一根 20 厘米长的电缆，牢固地…
维修手册 WPC5 / WPC6
第 3 页-
109
拆卸/安装
安全盖板打开时的传感器位于底板的下侧。
当从电路板上打开时，断开安全
盖板的连接器 X7。
卸下固定传感器 (1) 的两个螺
钉。
插入新传感器并用两个螺钉固定
到位。
将连接器 X7 重新连接到电路
板上。
也可以看看
…
。
@3.5.1.4 松开负载轴传动皮带的张力 [➙ 3-33]
@3.5.6 设置负载轴皮带张力 [➙ 3-43]
维修手册 WPC5 / WPC6
第 3 页-
110
1
2
注意：不要夹住电缆！将电缆穿过磁铁
上的槽口。
3.7.18
装载盖关闭磁铁
备件
装载襟翼关闭磁铁 [03083123-xx]
拆卸/安装
固定磁铁使用 3 个“NB602 M4x8”螺钉 [03005643] 安装在 NSM 面板的基座 (1) 上。
可通过面板底部的孔从外部接触到 3 个螺钉
(2).
磁铁有一根 20 厘米长的电缆，牢固地连接了一个 2 针插头。
磁铁通过“电缆：固定磁铁加载翻板”插入“背板控制模块”背面的连接器 X30a
[03083109-01]。
通过安装在尾门上的“磁板”调整磁铁与装载门的距离。
维修手册 WPC5 / WPC6
第 4 页-
111
4 在工作站软件中校准传感器
更换传感器后，您需要校准新传感器。这可能需要几分钟时间。
校准前，对机器进行完整的参考运行。
校准前，从 WPC 中取出所有华夫饼托盘托架 (WPTC)。

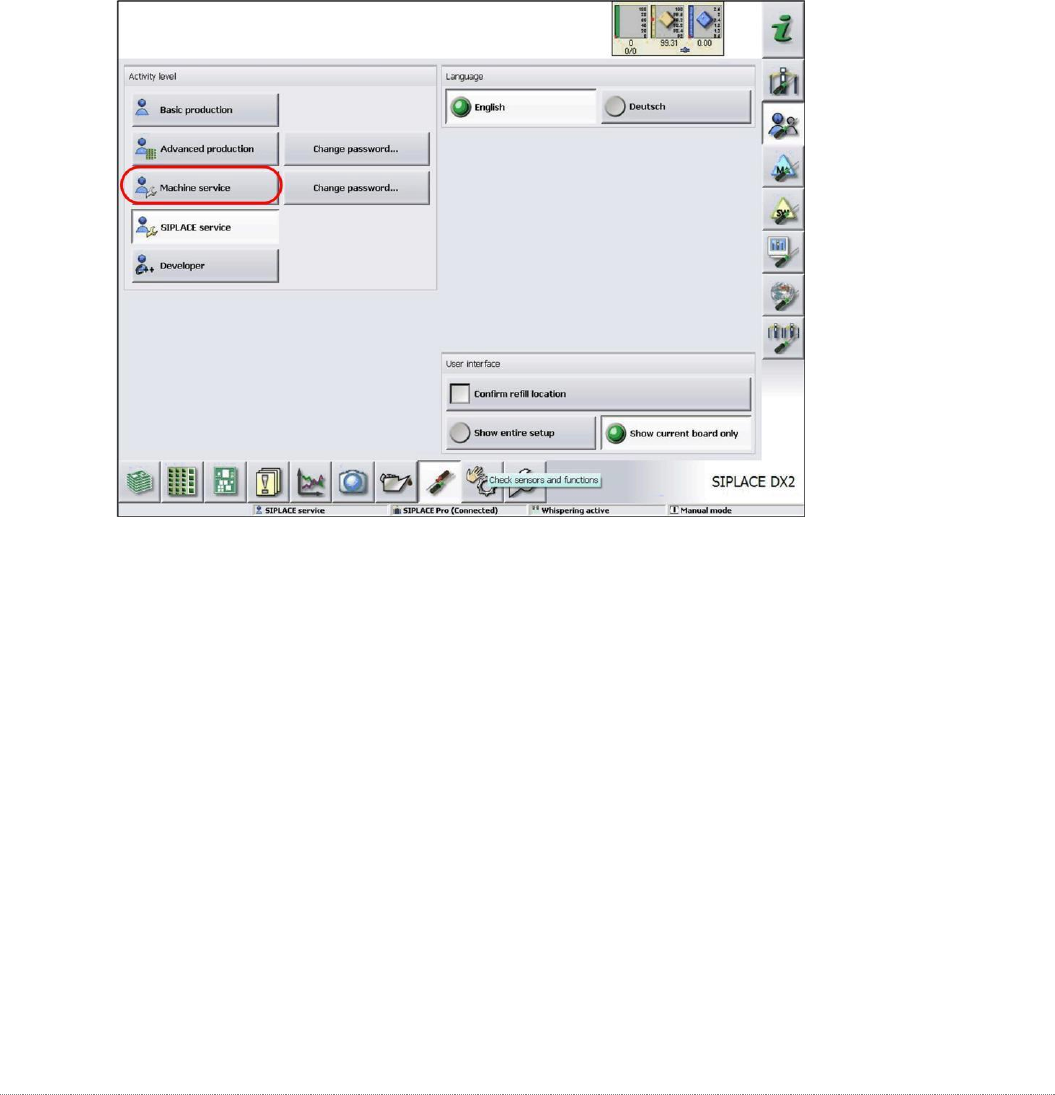

以机器服务身份登录。
选择检查传感器和功能按钮。
