WPC6服务手册 - 第116页
维修手册 WPC5 / WPC6 第 4 页 - 116 将 “ WPC4- 6 底板夹具 ” [03073064-01] （或 WPTC ）放在进料区（机器）。 确保驱动器与量规正确啮合，并且量规正确安装在 导轨上。
维修手册 WPC5 / WPC6
第 4 页-
115
4.1.2
示教零点位置
此校准步骤确定提升轴的位置，以便将华夫饼托盘托架正确地移出塔（没有障碍物）。
从 WPC 中取出所有华夫饼包装托盘托架 (WPTC)。

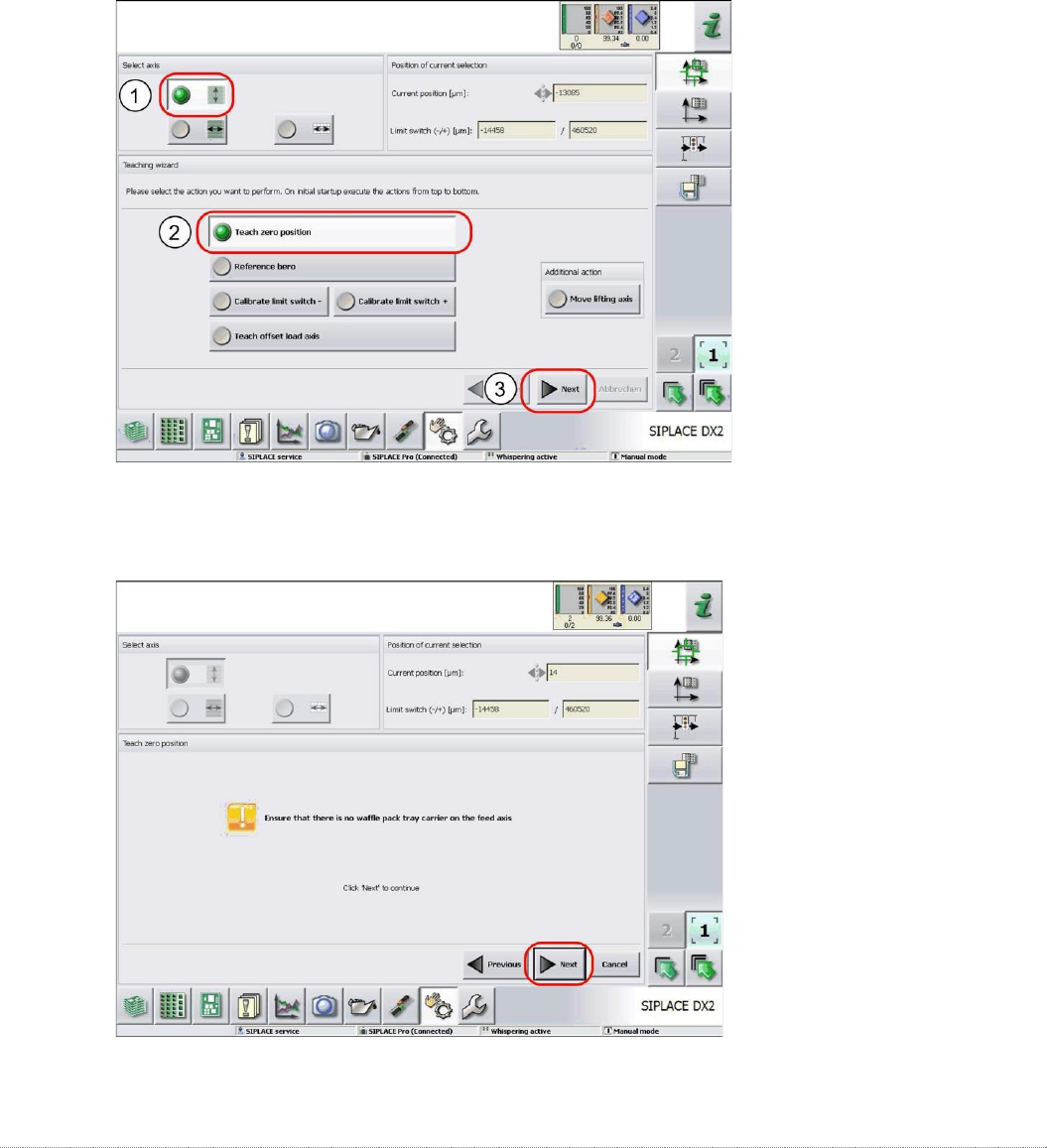

选择提升轴 (1)。
选择功能示教零位 (2)。
选择下一步 (3)。
按照显示的说明进行操作并继续下一步。
按照显示的说明（见下图）继续下一步。
维修手册 WPC5 / WPC6
第 4 页-
116

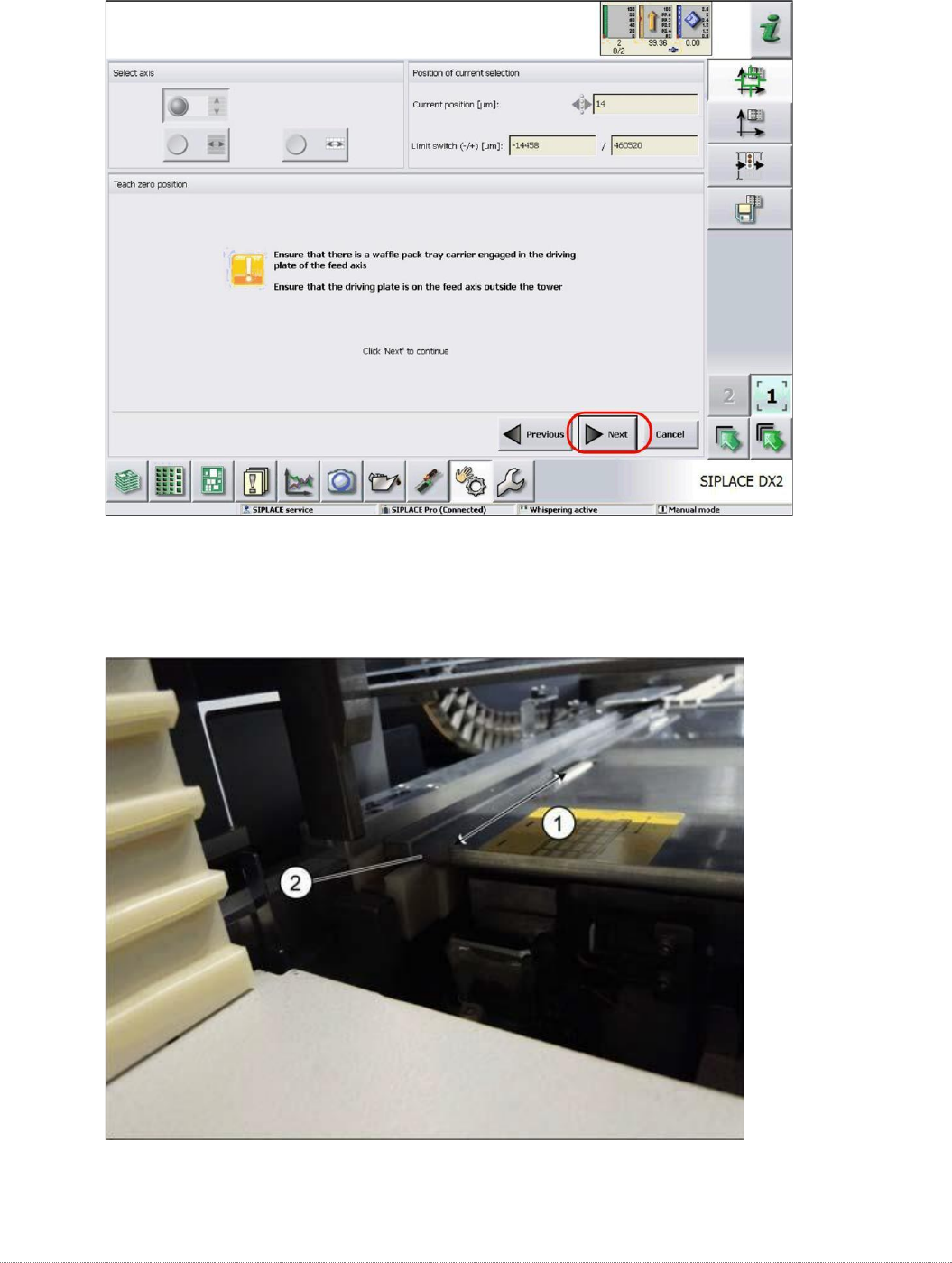

将“WPC4-6 底板夹具”[03073064-01]（或 WPTC）放在进料区（机器）。
确保驱动器与量规正确啮合，并且量规正确安装在导轨上。
维修手册 WPC5 / WPC6
第 4 页-
117

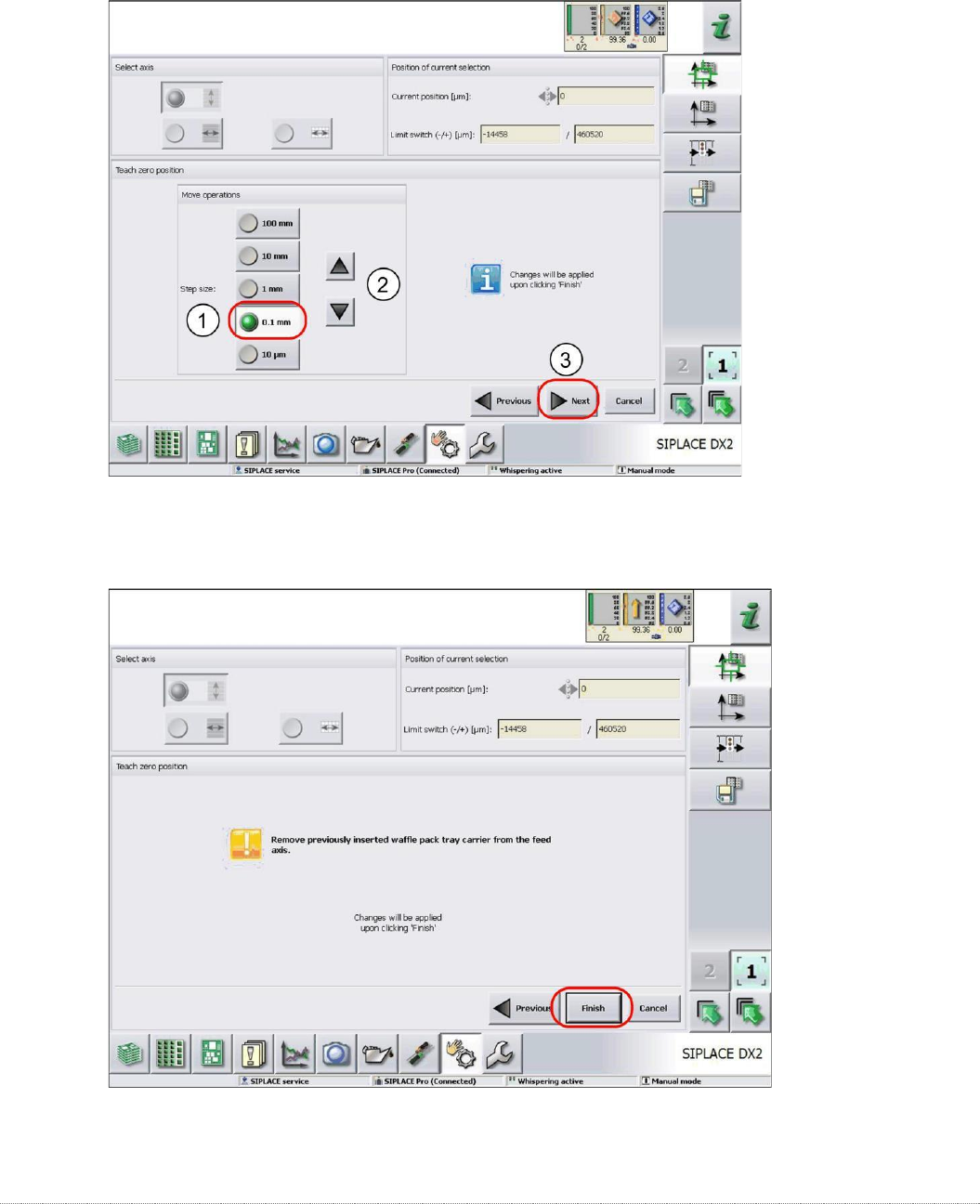

使用箭头键 (2) 选择所需的间距 (1)（本例中为 0.1 mm）。
使用箭头键移动塔，以便托盘可以从进料轴正确移动到塔中。
继续下一步 (3)。
按照显示的说明进行操作并使用完成确认所做的更改。
