维修手册 WPC5 / WPC6

 第 3 页-

3.3 驱动装置 – 提升轴

3.3.1

准备工作

所需工具



水泵钳



皮带张紧装置 [00326015-01] 带说明书



带一套内六角扳手的标准工具

先决条件



将塔移动到再填充位置。



从塔中取出所有华夫饼包装托盘托架 (WPTC)。



向下移动塔..

⇨

检查传感器和功能 ⇨ 检查特定组件的传感器和功能 ⇨

⇨

位置 ⇨ 检查 WPC 功能 ⇨ 移动到运输位置。



在主开关处关闭 WPC。



拔下电源并固定 WPC 以防止未经授权的重新激活。有关详细信息，请参阅 WPC 操作手册。



从 SIPLACE 机器上取下 WPC 并将其移动到合适的位置进行维修工作。

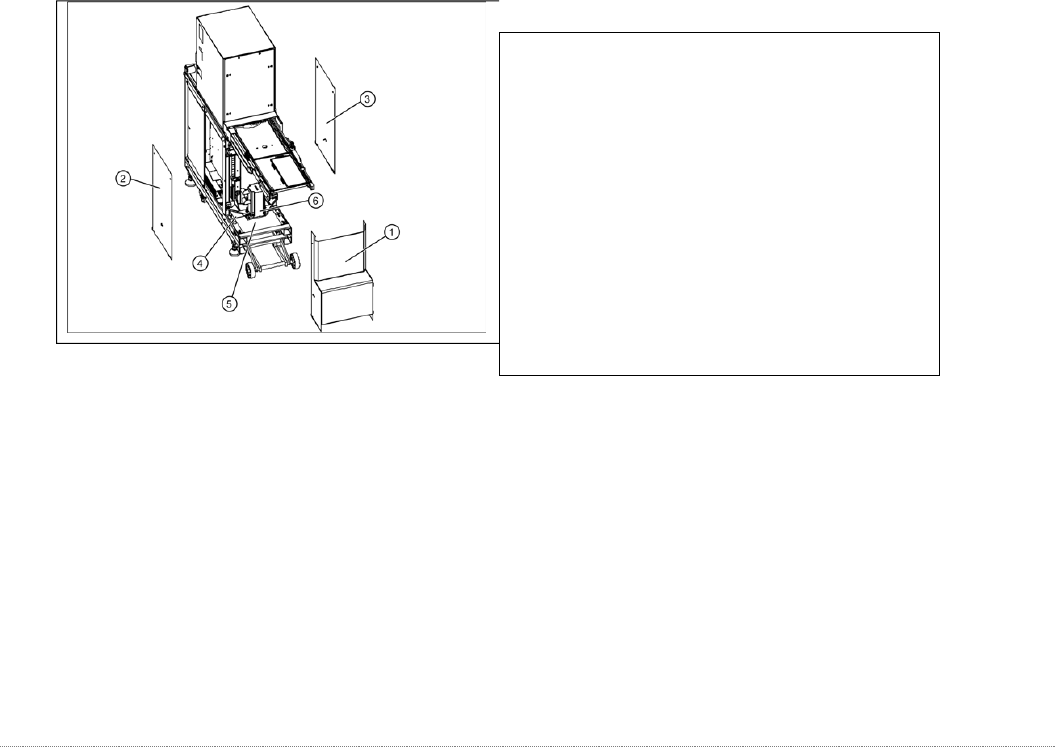

升降轴驱动电机（6）位于前盖（1）后方。如果

驱动电机与电源断开连接，则驱动器固定有制动

器。

 拆下前盖 (1)。

 拆下两个侧盖 (2) + (3)。

 松开每个箱子的 4 个紧固螺钉，然后拆下两个

底部护手 (4) + (5)。后盖板可以向前拉出。

维修手册 WPC5 / WPC6

 第 3 页-

3.3.2

更换提升轴驱动电机

零部件

WPC – 类型/版本

备件 - 名称

零件号

„ WPC5 900-950mm / 标准

“ [03067619-03]

“带小齿轮/提升轴的电机”

[03047846-xx]

“WPC6 900-950mm”

[03067618-03]

„ WPC5 900-950mm / 标准

“ [03067619-04]

“伺服电机 1FK7042-2AF94-

1AH0-Z + S33”

[03159574-xx]

“WPC6 900-950mm”

[03067618-04]

更换 WPC5 和 WPC 6 的驱动电机时，立即生效，需要注意电机的版本/项目编号，因为后继

产品并非 100% 兼容。

由于不允许在 WPC 中混合安装新电机，因此旧驱动器仍可作为替代品使用！

由于这种不兼容性，在引入新驱动器时更改了整个 WPC 的版本。

笔记

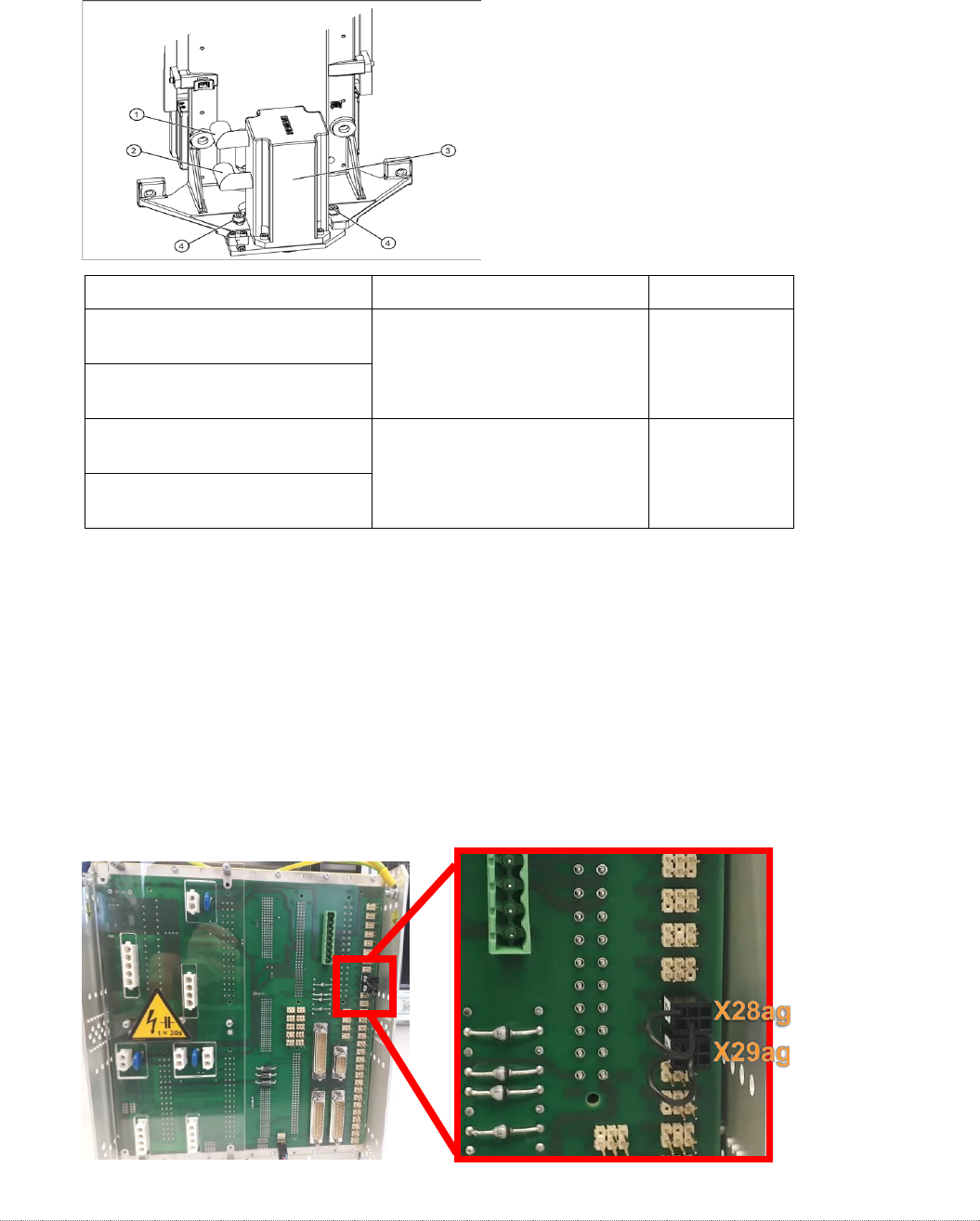

在带有新电机的 WPC 上的控制模块的后部，除了跳线 X28ag（检测 45 毫米组件高度）之

外，还必须在连接器 X29ag（更换电机）上安装跳线。

维修手册 WPC5 / WPC6

 第 3 页-

警告

附加信息

不兼容性与电机上的温度传感器有关。

运行 WPC5 / WPC6 中的新电机需要最低固件版本 40A (WPCHNG_0051040A.BHX)。

从站点软件 SIRIO 710.0 开始提供固件版本 40A。

如果是“WPC5 900-950mm / 标准”[03067619-04]，或“WPC6 900-950mm”[03067618-04]

如果要将新电机安装到 SIRIO 软件版本 < 710.0 的 SIPLACE 贴片机上，您应注意以下事项：

必须忽略工作站软件下载 WPC 固件的任何提示。

工作站软件必须升级到版本 ≥ 710.0。

如果（无意中）下载了早期版本的 WPC 固件，WPC 将停止并发出温度错误消息。

移动

升降轴驱动电机（3）位于前盖后面。如果驱动电机与电源断开连接，则驱动器固定有制动器。

不要将电机靠在制动器上

请勿将升降轴电机轴靠在制动器上。这可能会影响制动功能或损坏制动器。



拧下电气连接 (1) + (2)。

X1 橙色线 = 电源线

X2 绿线 = 控制线

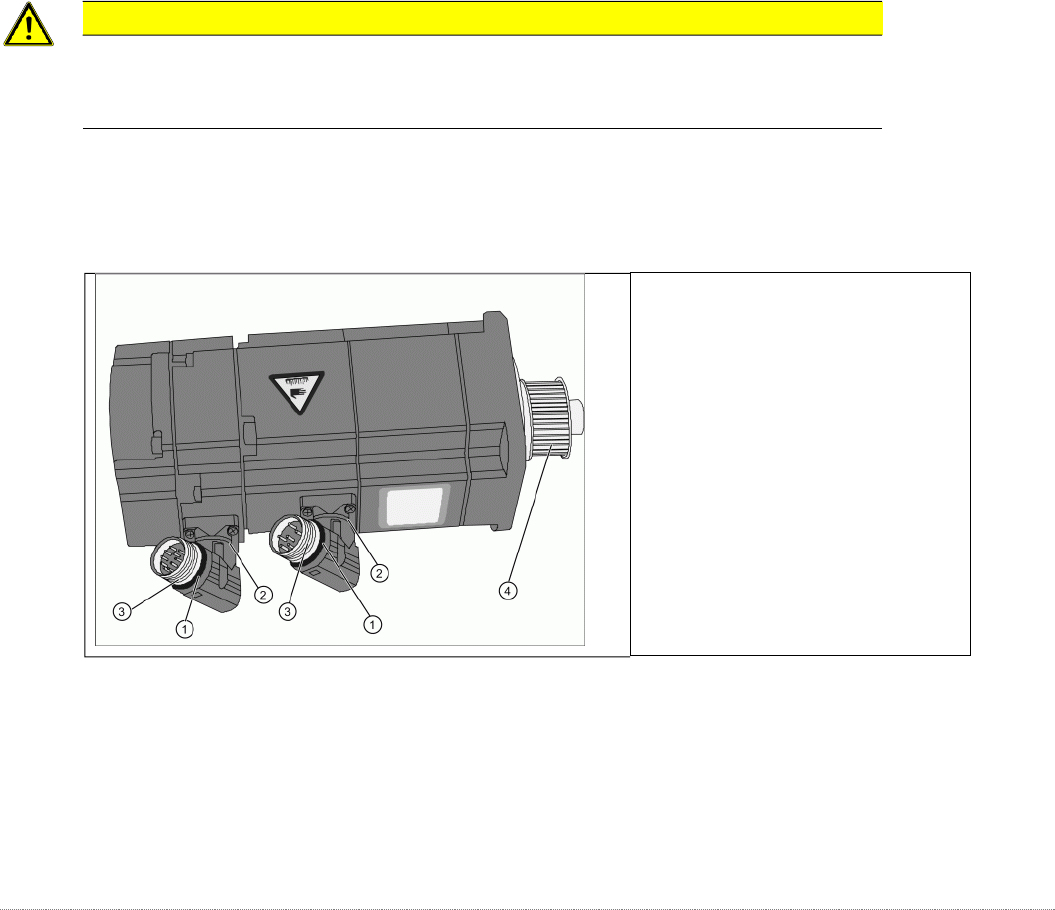

电机概述

(1)

O型圈

(2)

旋转连接

(3)

线

(4)

电机小齿轮

 电机连接可以用手旋转。旋转

 连接到之前安装电机的位置。

 润滑螺纹 (3) 和 O-

戒指（1 个）涂少许凡士林。
