维修手册 WPC5 / WPC6 第 3 页 - 15 注意 螺丝接头不易松动 每个螺纹接头都有一个 O 形密封圈。这会使打开螺纹接头变得困难。使用一对水泵钳来帮助您拧开 连接。确保 O 形圈没有从螺纹接头上掉落并且没有损坏。重新安装时，用少许凡士林润滑螺纹和 O 形圈。 松开用防松漆密封的两个电机支架紧 固螺钉 (4) 。 松开（不要卸下）张紧装置上的张紧 螺钉 (5) 。这会松弛驱动齿形带。 松开并拆下 2 个紧固螺…
维修手册 WPC5 / WPC6
第 3 页-
14
警告
附加信息
不兼容性与电机上的温度传感器有关。
运行 WPC5 / WPC6 中的新电机需要最低固件版本 40A (WPCHNG_0051040A.BHX)。
从站点软件 SIRIO 710.0 开始提供固件版本 40A。
如果是“WPC5 900-950mm / 标准”[03067619-04]，或“WPC6 900-950mm”[03067618-04]
如果要将新电机安装到 SIRIO 软件版本 < 710.0 的 SIPLACE 贴片机上，您应注意以下事项：
-
必须忽略工作站软件下载 WPC 固件的任何提示。
-
工作站软件必须升级到版本 ≥ 710.0。
-
如果（无意中）下载了早期版本的 WPC 固件，WPC 将停止并发出温度错误消息。
移动
升降轴驱动电机（3）位于前盖后面。如果驱动电机与电源断开连接，则驱动器固定有制动器。
不要将电机靠在制动器上
请勿将升降轴电机轴靠在制动器上。这可能会影响制动功能或损坏制动器。
拧下电气连接 (1) + (2)。
o
X1 橙色线 = 电源线
o
X2 绿线 = 控制线
电机概述
(1)
O型圈
(2)
旋转连接
(3)
线
(4)
电机小齿轮
电机连接可以用手旋转。旋转
连接到之前安装电机的位置。
润滑螺纹 (3) 和 O-
戒指（1 个）涂少许凡士林。
维修手册 WPC5 / WPC6
第 3 页-
15
注意
螺丝接头不易松动
每个螺纹接头都有一个 O 形密封圈。这会使打开螺纹接头变得困难。使用一对水泵钳来帮助您拧开
连接。确保 O 形圈没有从螺纹接头上掉落并且没有损坏。重新安装时，用少许凡士林润滑螺纹和 O
形圈。
松开用防松漆密封的两个电机支架紧固螺钉 (4)。
松开（不要卸下）张紧装置上的张紧螺钉 (5)。这会松弛驱动齿形带。
松开并拆下 2 个紧固螺钉 (2)，然后拆下带电机支架的驱动电机。确保驱动齿形皮带没有
弯曲或损坏。
塔下移
塔向下移动约 1 毫米，到底部，红色保险杠
拆下齿形带。
在电机支架上标出驱动电机的安装位置。
松开电机支架上的 4 个驱动电机紧固螺钉 (4)。
用 4 个紧固螺钉 (4) 将新的驱动电机安装到电机支架上。观察原来的安装位置。
注意

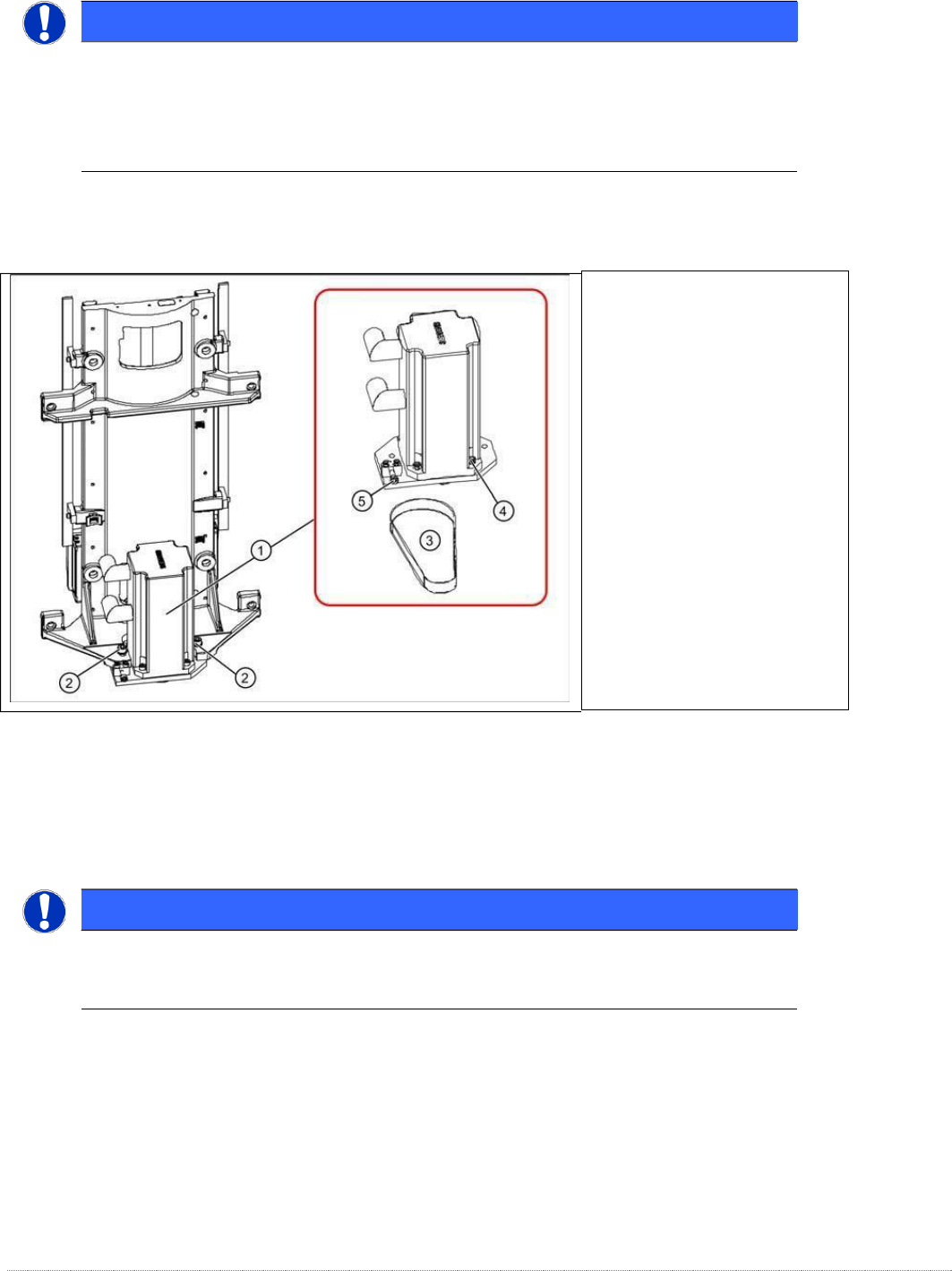

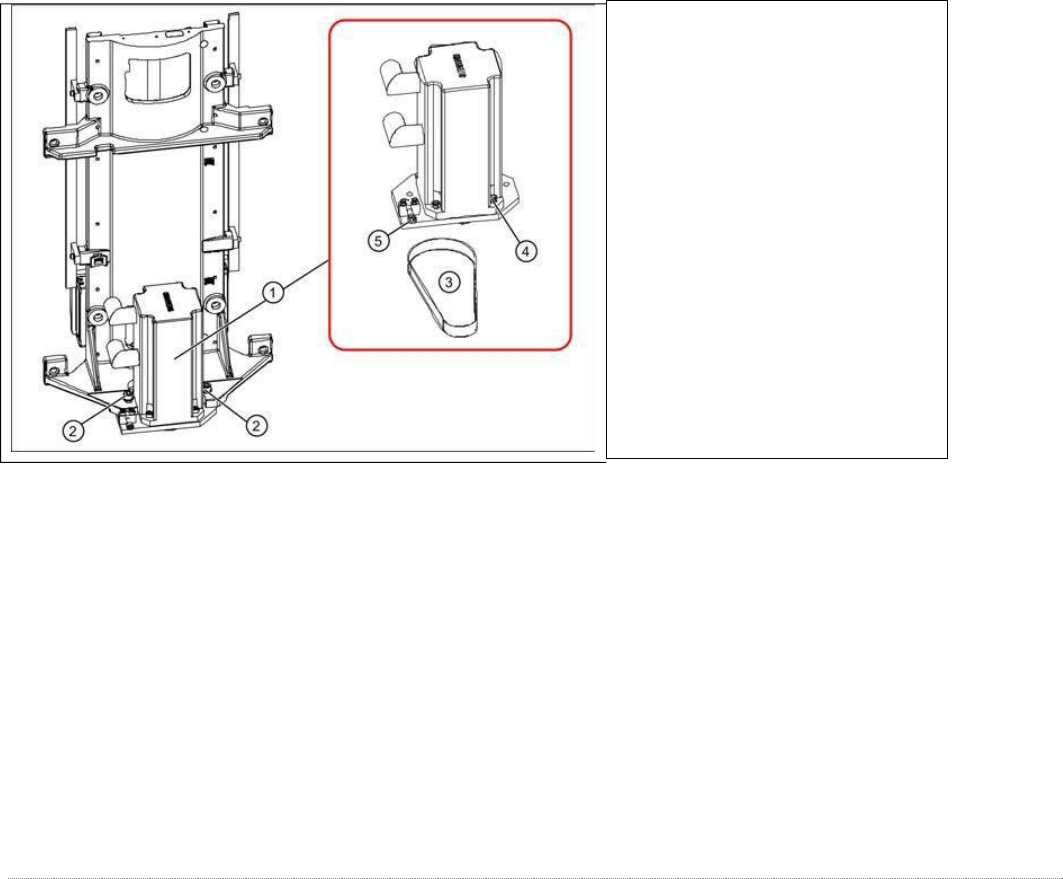

(1)
升降轴驱动电机。
(2)
2 个带驱动电机的电机支架
紧固螺钉。
(3)
传动用齿形带
(4)
4 x 驱动电机固定螺丝
(5)
张紧螺丝
维修手册 WPC5 / WPC6
第 3 页-
16
安装
使用 2 个紧固螺钉 (2) 将电机支架和驱动电机松散地固定到安装位置。
重新连接电机的电气连接。安装时，请注意存在防扭锁（槽口）。适当拧紧连接。
在电机支架的帮助下，围绕电机小齿轮和主轴齿轮运行驱动齿形带，并在提供的槽中张紧
（预紧）齿形带。
设置最终皮带张力。为此，借助张紧螺钉 (5) 在张紧装置上张紧驱动齿形带。这会在槽中
相应地移动电机支架。
⇨
设置值：
将皮带张力设置为 235Hz +/- 10Hz。
拧紧电机支架上的 2 个紧固螺钉 (2)，检查皮带张力并在必要时进行调整。
用防松漆密封 2 个固定螺钉 (2)。
校准升降轴..
3.3.3
更换提升轴齿形带
零部件
齿形带 16AT5/450 [03046971-01]
(1)
升降轴驱动电机。
(2)
2 个带驱动电机的电机支架紧固螺
钉。
(3)
传动用齿形带
(4)
4 x 驱动电机固定螺丝
(5)
张紧螺丝
