维修手册 WPC5 / WPC6
第 3 页-
18
3.4 驱动装置 – 进给轴
3.4.1
准备工作
所需工具
水泵钳
带一套内六角扳手的标准工具
大号设定规，用于防撞光栅 [03051814-01]
小量规 [03052363-02]
带使用指南的皮带张力测量装置 [00326015-01]
先决条件
将塔移动到再填充位置。
从塔中取出所有华夫饼包装托盘托架 (WPTC)。
向下移动塔。
⇨
检查传感器和功能
⇨
检查特定组件的传感器和功能
⇨
位置
⇨
⇨
检查 WPC 功能
⇨
移动到运输位置
在主开关处关闭 WPC。
拔下电源并固定 WPC 以防止未经授权的重新激活。
从 SIPLACE 机器上取下 WPC 并将其移动到合适的位置进行维修工作。
取下跳线盖。
拆下进给轴盖。

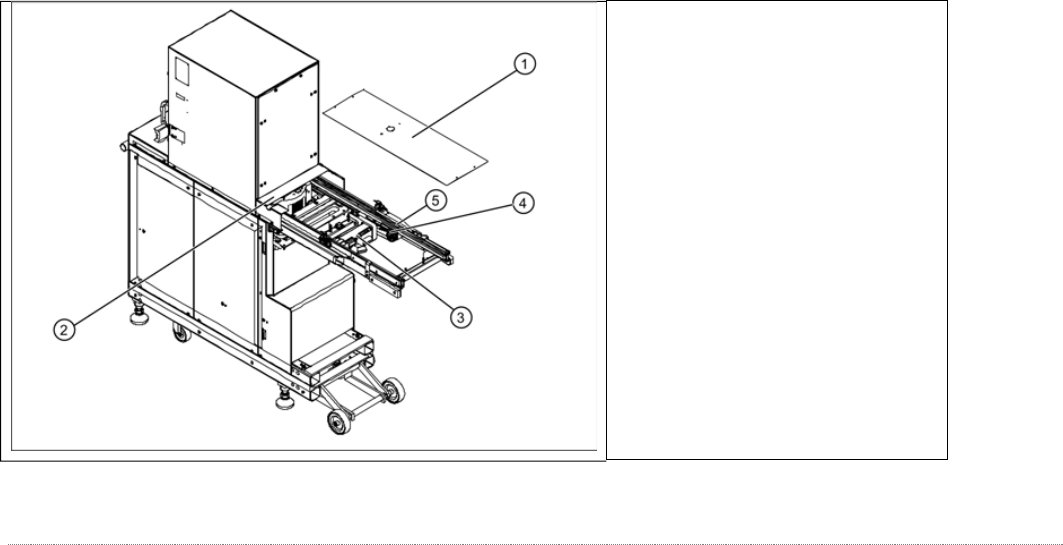

概述
(1)
进给轴盖
(2)
桥盖（塔上护手）
(3)
进给轴驱动电机
(4)
传动用齿形带
(5)
进给轴齿形带
维修手册 WPC5 / WPC6
第 3 页-
19
3.4.2
更换进给轴驱动电机
零部件：
WPC – 类型/版本
备件 - 名称
零件号
„ WPC5 900-950mm / 标准
“ [03067619-03]
《伺服电机1FK7022-5AK71-
1AH3-Z S52》
[03159574-xx]
“WPC6 900-950mm”
[03067618-03]
„ WPC5 900-950mm / 标准
“ [03067619-04]
“ 伺服电机 1FK7022-5AK74-
1AH3-Z + S52”
[03161141-xx]
“WPC6 900-950mm”
[03067618-04]
更换 WPC5 和 WPC 6 的驱动电机时，立即生效，需要注意电机的版本/项目编号，因为后继
产品并非 100% 兼容。
由于不允许在 WPC 中混合安装新电机，因此旧驱动器仍可作为替代品使用！
由于这种不兼容性，在引入新驱动器时更改了整个 WPC 的版本。
概述

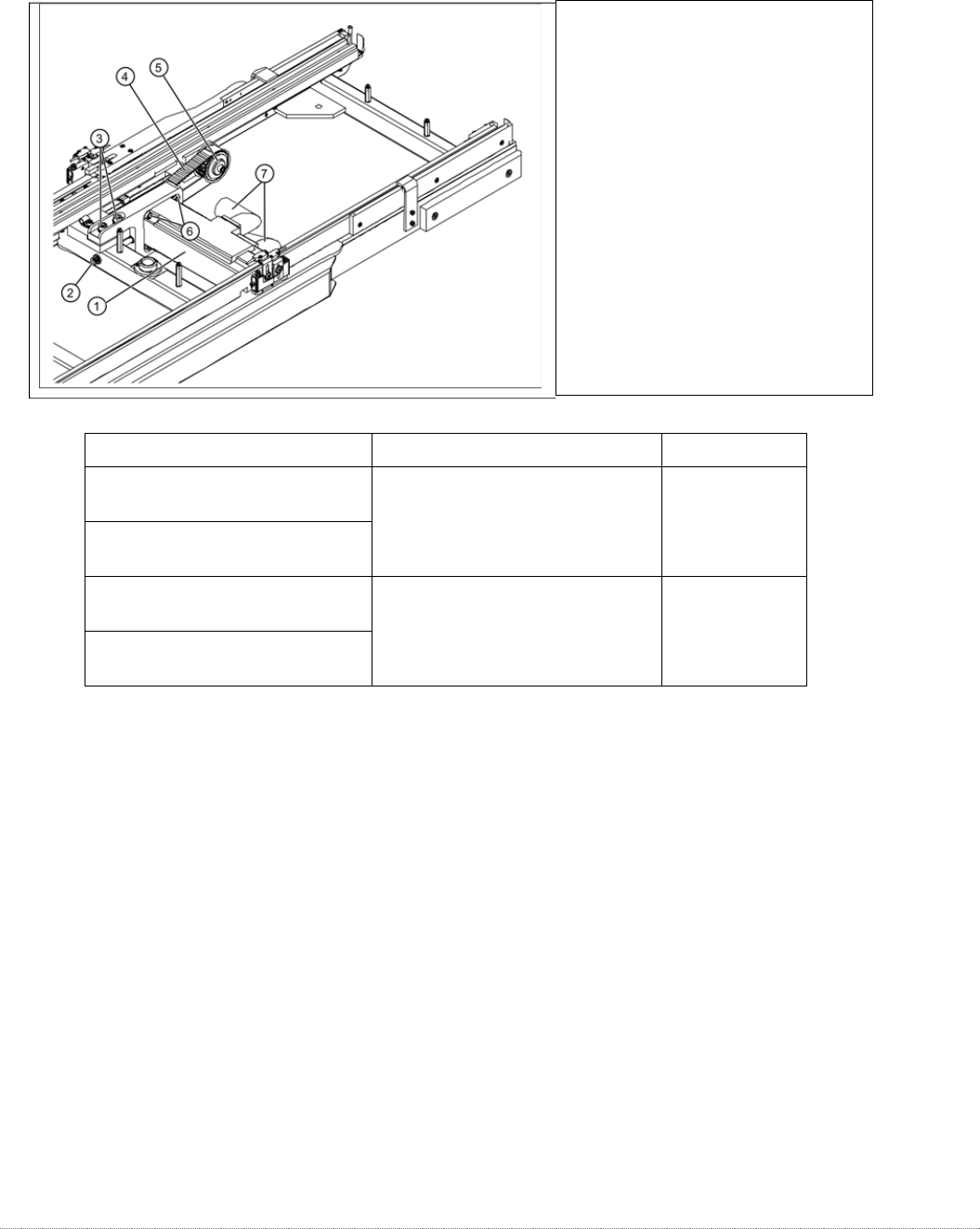

(1)
进给轴电机，完整
(2)
张紧螺丝
(3)
2 x 电机支架紧固螺钉
(4)
传动用齿形带
(5)
偏转滑轮
(6)
4 x 驱动电机固定螺丝
(7)
电气连接
维修手册 WPC5 / WPC6
第 3 页-
20
注意
笔记

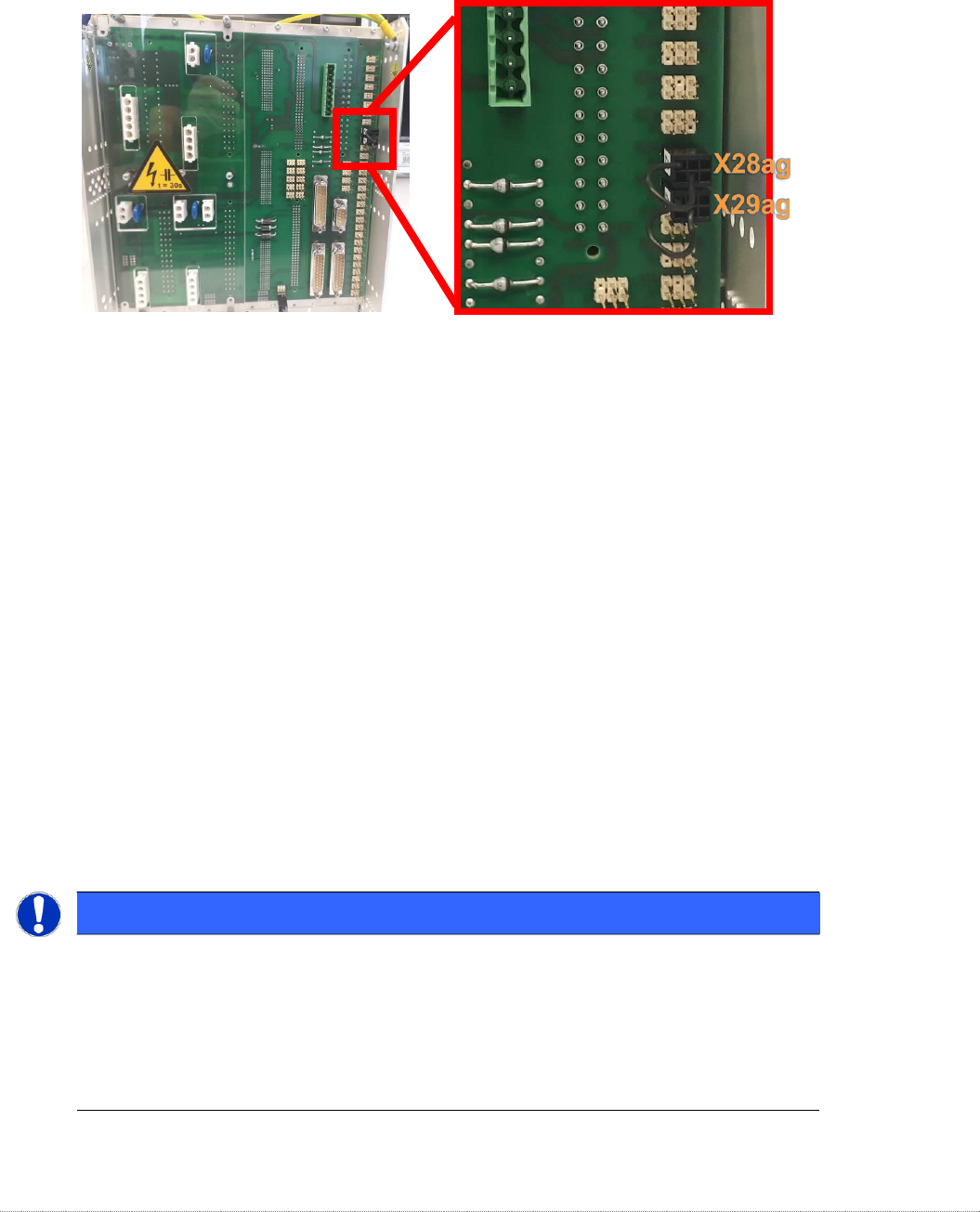

在带有新电机的 WPC 上的控制模块的后部，除了跳线 X28ag（检测 45 毫米组件高度）
之外，还必须在连接器 X29ag（更换电机）上安装跳线。
附加信息
不兼容性与电机上的温度传感器有关。
运行 WPC5 / WPC6 中的新电机需要最低固件版本 40A (WPCHNG_0051040A.BHX)。
从站点软件 SIRIO 710.0 开始提供固件版本 40A。
如果是“WPC5 900-950mm / 标准”[03067619-04]，或“WPC6 900-950mm”[03067618-04]
如果要将新电机安装到 SIRIO 软件版本 < 710.0 的 SIPLACE 贴片机上，您应注意以下事项：
-
必须忽略工作站软件下载 WPC 固件的任何提示。
-
工作站软件必须升级到版本 ≥ 710.0。
-
如果（无意中）下载了早期版本的 WPC 固件，WPC 将停止并发出温度错误消息。
拆卸/安装
拧下电气连接 (7)。
⇨
X1 橙色线 = 电源线
⇨
X2 绿线 = 控制线
螺丝接头不易松动
每个螺纹接头都有一个 O 形密封圈。这会使打开螺纹接头变得困难。使用一对水泵
钳来帮助您拧开连接。
确保 O 形圈没有从螺纹接头上掉落并且没有损坏。重新安装时，用少许凡士林润滑螺纹和
O 形圈。
