维修手册 WPC5 / WPC6
第 3 页-
21
松开用防松漆密封的两个电机支架紧固螺钉 (3)。
松开（不要取下）张紧装置上的张紧螺钉 (2)。这会松弛驱动齿形带。
松开并拆下 2 个紧固螺钉（3），然后拆下带电机支架的驱动电机。
确保驱动齿形皮带 (4) 没有弯曲或损坏。
在电机支架上标出驱动电机的安装位置。
松开电机支架上的 4 个驱动电机紧固螺钉 (6)。
用 4 个紧固螺钉 (6) 将新的驱动电机安装到电机支架上。观察原来的安装位置。
将电机和电机支架移动到安装位置，并围绕电机小齿轮和偏转轮 (5) 运行驱动齿形皮带 (4)。
重新连接电机的电气连接。安装时，请注意存在防扭锁（槽口）。适当拧紧连接。
在电机支架的帮助下，在提供的槽中张紧（预紧）驱动齿形带。确保驱动齿形皮带 (4) 没
有弯曲或损坏。
使用 2 个紧固螺钉 (3) 将电机支架和驱动电机松松地固定到安装位置。
设置最终皮带张力。为此，借助张紧螺钉 (2) 在张紧装置上张紧驱动齿形带。这会在槽中相
应地移动电机支架。
⇨
设置值：将皮带张力设置为 265 Hz.+/- 5 Hz。
拧紧电机支架上的 2 个紧固螺钉 (3)，检查皮带张力并在必要时进行调整。
用防松漆密封 2 个固定螺钉 (3)。

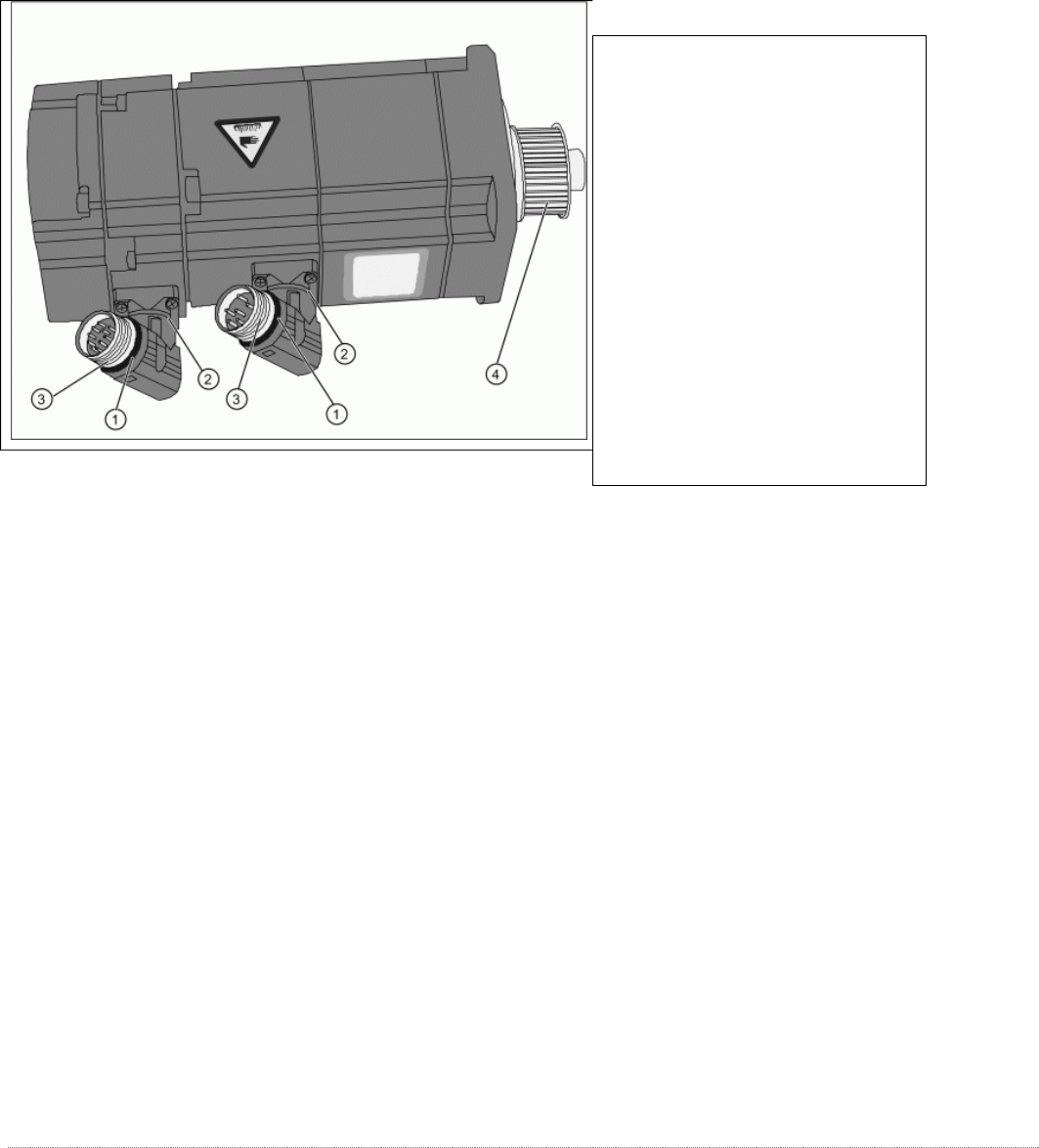

电机概述
(1)
O型圈
(2)
旋转连接
(3)
线
(4)
电机小齿轮
电机连接可以用手旋转。将连
接旋转到之前安装电机的位
置。
用少许凡士林润滑螺纹 (3) 和
Orings (1)。
维修手册 WPC5 / WPC6
第 3 页-
22
3.4.3
更换驱动齿形带
零部件：
传动齿形皮带 16T5/330 [03047689-01]
拆卸/安装
松开用防松漆密封的两个电机支架紧固螺钉 (3)。
松开（不要取下）张紧装置上的张紧螺钉 (2)。这会松弛驱动齿形皮带 (4)。
松开并拆下 2 个紧固螺钉 (3)，以便您有足够的间隙来正确移动电机，然后拆下旧的驱
动齿形皮带 (4)。
将电机和电机支架 (1) 移动到安装位置，并围绕电机小齿轮 (2) 和偏转轮 (5) 运行驱动齿形皮
带 (4)。确保驱动齿形皮带 (4) 没有弯曲或损坏。
在电机支架的帮助下，在提供的槽中张紧（预紧）驱动齿形带。
使用 2 个紧固螺钉 (3) 将电机支架和驱动电机松松地固定到安装位置。
设置最终皮带张力。为此，借助张紧螺钉 (2) 在张紧装置上张紧驱动齿形带。这会在槽中
相应地移动电机支架。
⇨
设置值：将皮带张力设置为 265 Hz +/- 10 Hz。
拧紧电机支架上的 2 个紧固螺钉 (2)，检查皮带张力并在必要时进行调整。
用防松漆密封 2 个固定螺钉 (3)。

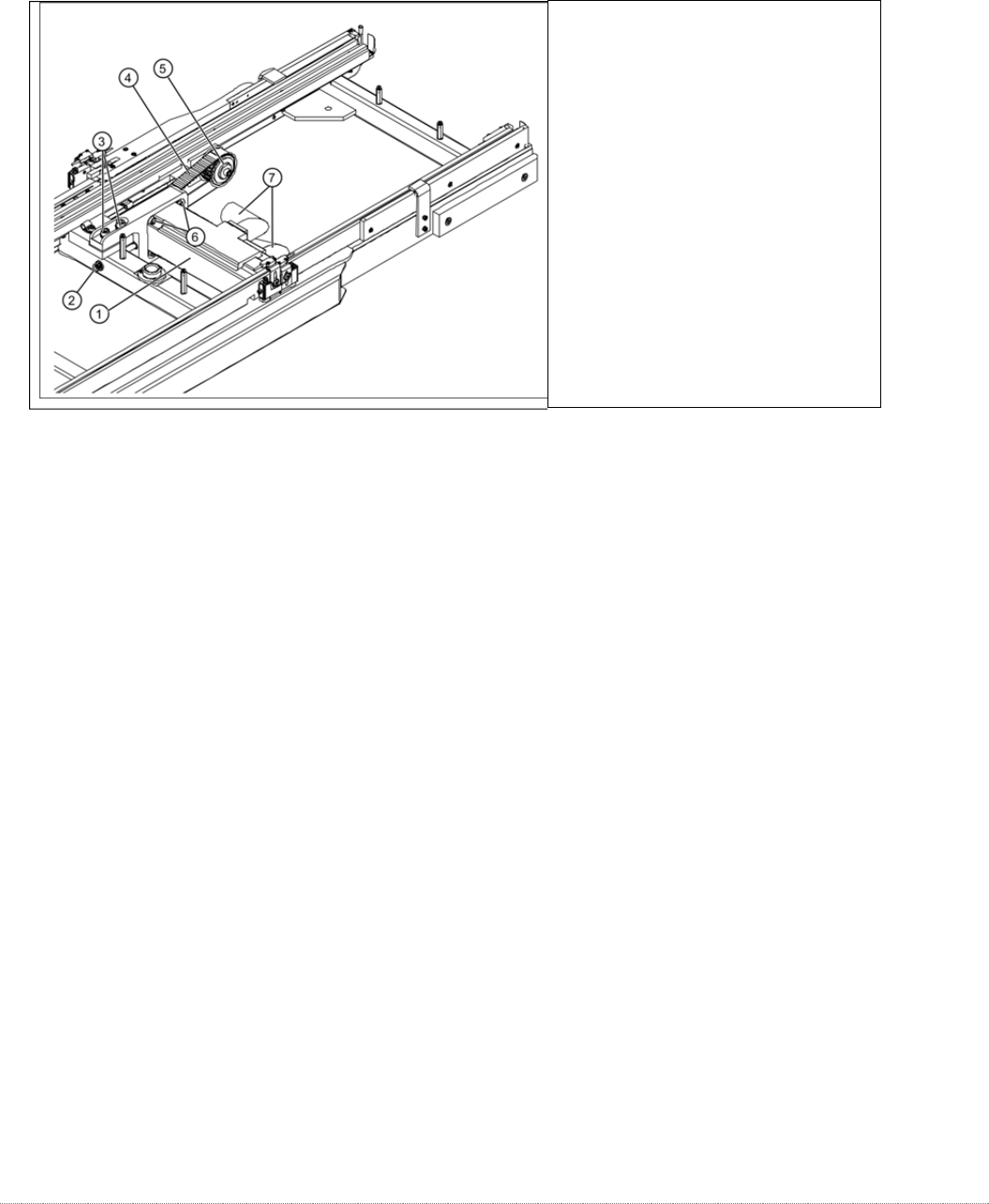

概述
(1)
电机进给轴 compl.
[03047364-01]
(2)
张紧螺丝
(3)
2 x 电机支架紧固螺钉
(4)
传动用齿形带
(5)
偏转滑轮
维修手册 WPC5 / WPC6
第 3 页-
23
3.4.4
更换驱动单元
零部件：
挺杆夹持器 359 lg cpl。 [03069215-xx]
拆卸/安装
将带有齿形皮带的驱动进给轴移动到适合维修工作的位置（在前部，在传输区域）。
松开固定盖子的两个螺钉 (1) 并取下盖子。
松开固定驱动单元的四颗螺丝 (2)。齿形带的两端固定在上面。
小心地拆下驱动单元。
以相反的顺序按照拆卸说明进行安装。
对齐驱动单元（参见“3.4.4.1 对齐驱动单元”[➙3-23]).
检查皮带张力（参见“3.4.6 设置进给轴皮带张力”[➙3-27]).
3.4.4.1
对齐驱动单元
必须调整驱动单元，使其笔直（在紧固螺钉处调整）。确保它不会摩擦任何零件或在行程范围内
的任何一点卡住。

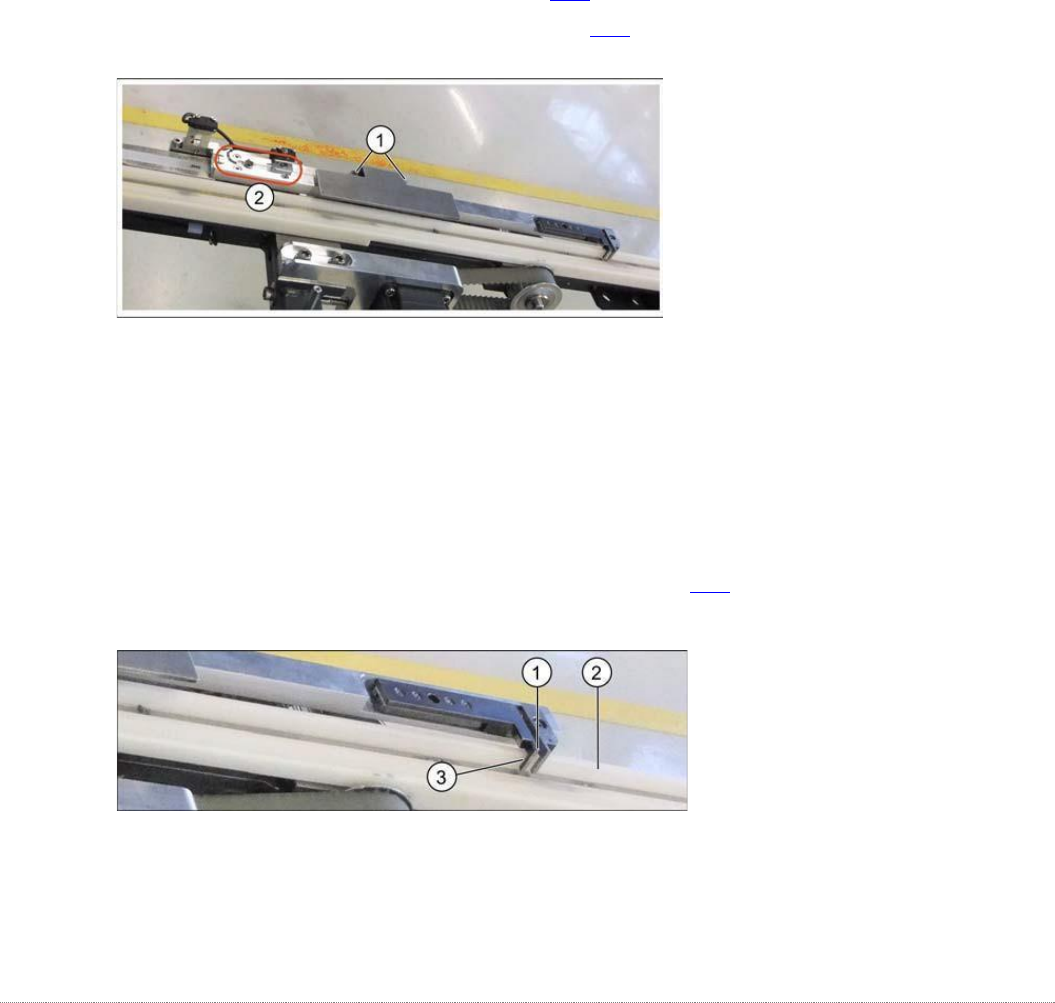

将驱动器 (1) 设置到大约 1 米的距离。距白色塑料导轨 (2) 0.5 毫米 (3)。
沿着行程范围来回推动驱动器，检查它是否与任何零件摩擦或在任何点卡住。
设置正确的皮带张力。另请参见“3.4.6 设置进给轴皮带张力”[➙3-27].
校准进给轴（参见“4.2 校准进给轴”[➙ 4-123]）。
