维修手册 WPC5 / WPC6
第 3 页-
24
3.4.5
更换进给轴齿形带
零部件
齿形带 10T5/2120E [03047690-01]
准备工作
将塔移动到再填充位置。
从塔中取出所有华夫饼包装托盘托架 (WPTC)。
向下移动塔。
⇨
检查传感器和功能
⇨
检查特定组件的传感器和功能
⇨
⇨
位置
⇨
检查 WPC 功能
⇨
移动到运输位置。
从 SIPLACE 机器上取下 WPC 并将其移动到合适的位置进行维修工作。
在主开关处关闭 WPC。
拔下电源并固定 WPC 以防止未经授权的重新激活。
取下 NSM 模块的盖子（参见“3.5.1.1 取下负载单元的盖子”[➙ 3-32]）。
拆卸/安装
将带有齿形皮带的进给轴驱动器移动到适合维修工作的位置（在前面，在传输区域）。

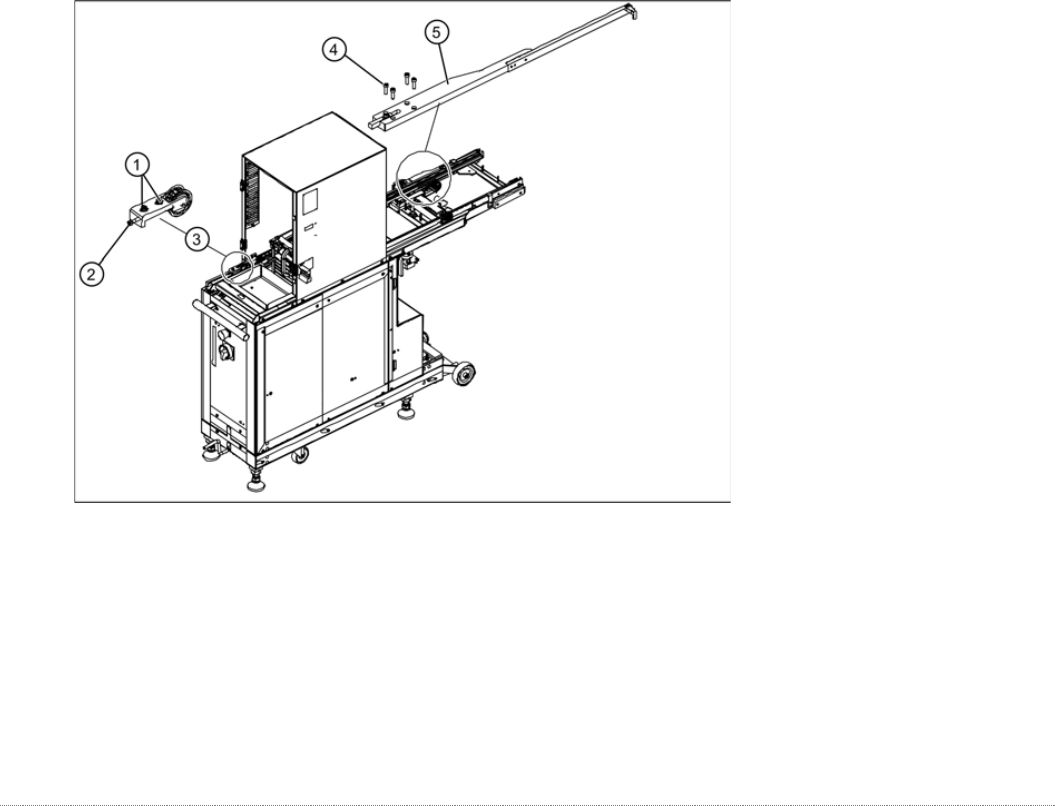

松开带转向滑轮 (3) 的张紧装置上用防松漆密封的两个紧固螺钉 (1)。
维修手册 WPC5 / WPC6
第 3 页-
25
松开（不要取下）张紧装置上的张紧螺钉 (2) - 用锁紧漆密封。这使齿形带松弛。
松开驱动单元 (5) 上的 4 个紧固螺钉 (4)。齿形带的两端固定在上面。
小心地拆下驱动装置 (5)。该齿形带现在松了。
请注意齿形带的运行方式，以便您以后可以再次正确安装它。将齿形带拉过两个偏转滑轮（前
后）并从 WPC 中拉出。
拆下张紧装置和转向轮 (3)，以便更轻松地装入新齿形带。为此，松开两个固定螺钉
(1)。

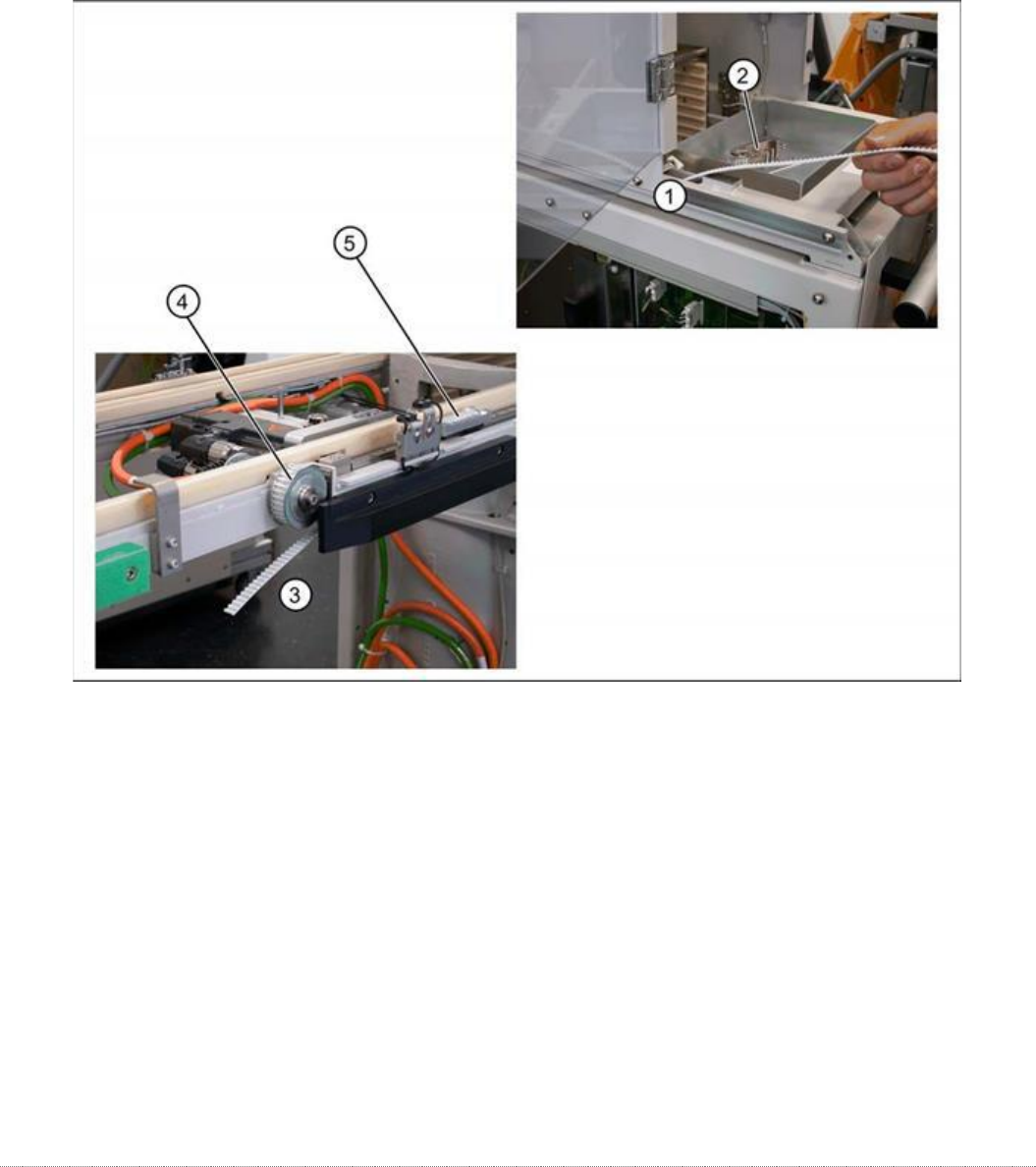

将齿形带插入 WPC 的传输位置，并将其从张紧装置 (1) 运行到转向轮 (4)。齿形带应在
底部偏转轮 (3) 下方退出。
将齿形带的末端绕在后偏转轮 (3) 上并插入夹紧装置 (5) 中。
将齿形带的另一端绕在张紧装置 (2) 的偏转轮上，并运行至夹紧装置 (5)。
将张紧装置安装到偏转轮上，并用两个紧固螺钉固定到位。
