维修手册 WPC5 / WPC6 第 3 页 - 27 3.4 .6 设置进给轴皮带张力 所需工具 设定规小 [03052363- 02] 2x 带使用指南的皮带张力测量装置 [00326015-xx] 测量设置 - 测量进给轴皮带张力 注意： 此图中桥盖已被移除。
维修手册 WPC5 / WPC6
第 3 页-
27
3.4.6
设置进给轴皮带张力
所需工具
设定规小 [03052363-02] 2x
带使用指南的皮带张力测量装置 [00326015-xx]
测量设置 - 测量进给轴皮带张力
注意：此图中桥盖已被移除。
维修手册 WPC5 / WPC6
第 3 页-
28
将驱动单元完全推入塔中。

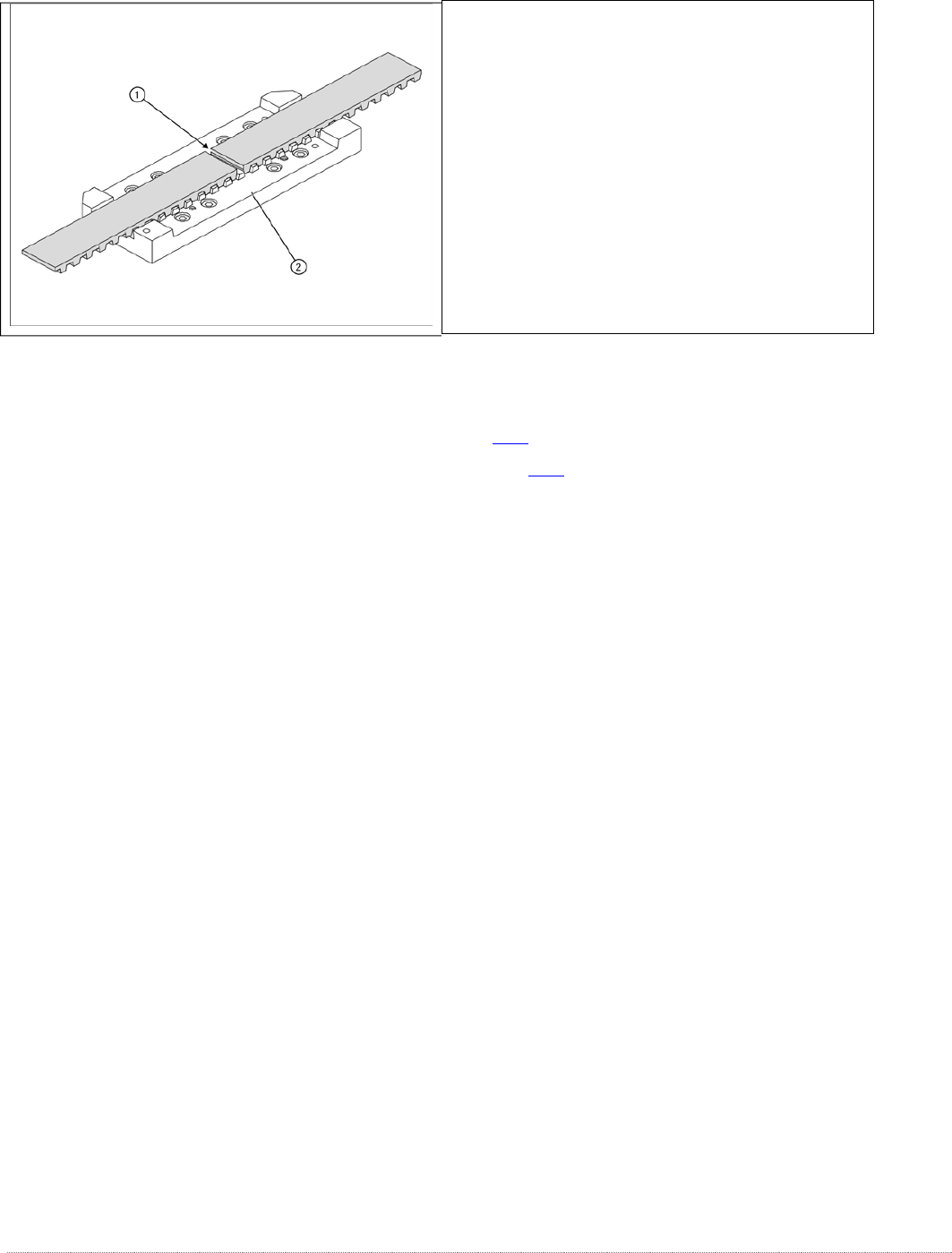

将两个调整规 (1) + (2) 推到齿形带下方，距离为 360 mm。
⇨
齿形带 (3) 的齿必须位于调整规上。
用合适的物体或用手指向下压大调整规，使齿形带位于规 (5) 上。
调整皮带张力。为此，轻轻拉动齿形皮带或用内六角扳手轻敲它，使其开始摆动，然后用皮
带张力测量装置测量值。
⇨
设置值：皮带张力必须为 90 Hz。 +/-5 赫兹。
