维修手册 WPC5 / WPC6 第 3 页 - 29 3.4 .7 更换直线导轨 2SRS9MUU+865LM 零部件 直线导轨 2SRS9MUU+865LM [030470 13-xx] 准备工作 将塔移动到再填充位置。 从塔中取出所有华夫饼包装托盘托架 (WPTC) 。 向下移动塔。 ⇨ 检查传感器和功能 ⇨ 检查特定组件的传感器和功 能 ⇨ ⇨ 位置 ⇨ 检查 WPC 功能 ⇨ 移动到运输位置。 从 SI…
维修手册 WPC5 / WPC6
第 3 页-
28
将驱动单元完全推入塔中。

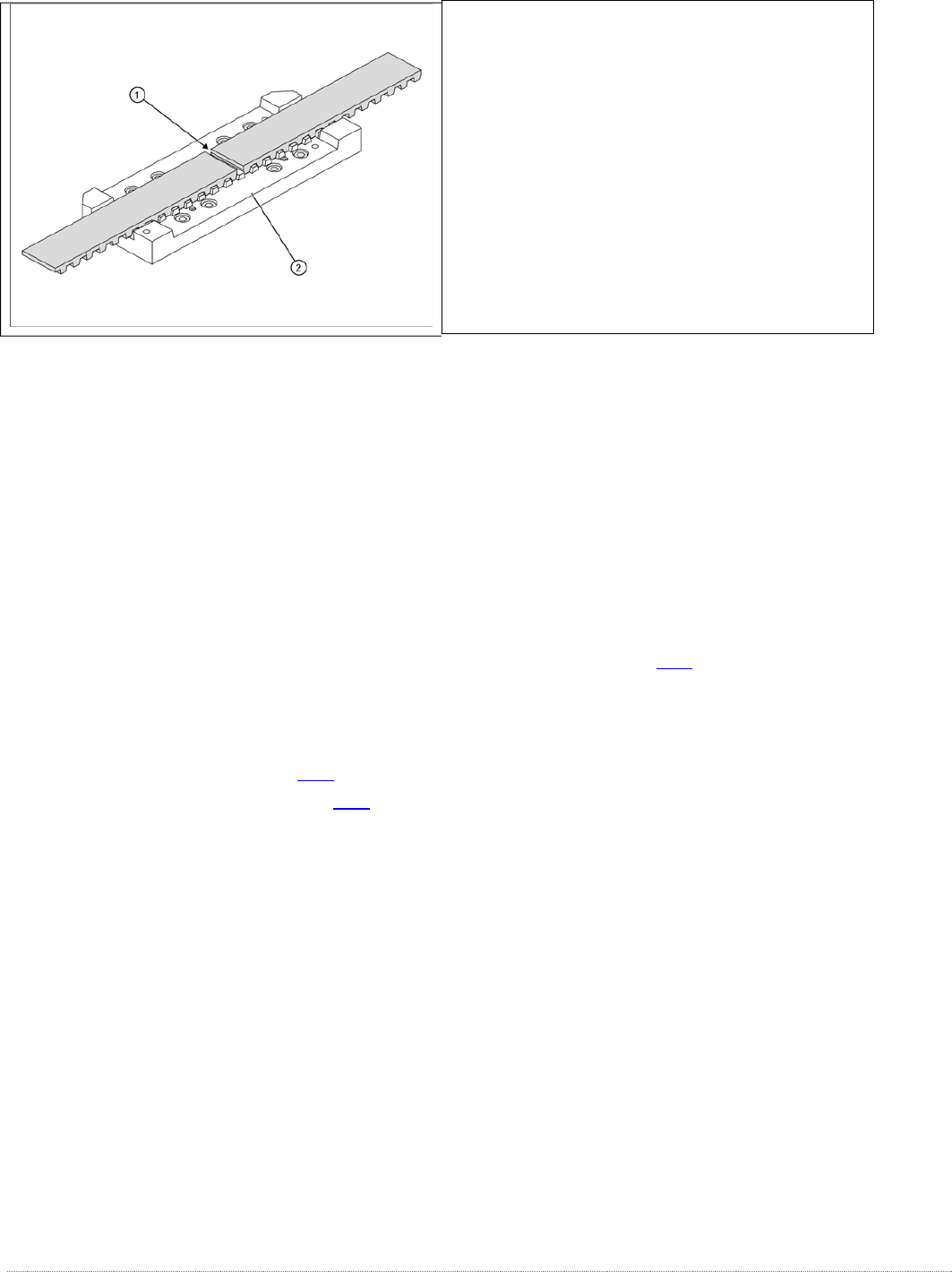

将两个调整规 (1) + (2) 推到齿形带下方，距离为 360 mm。
⇨
齿形带 (3) 的齿必须位于调整规上。
用合适的物体或用手指向下压大调整规，使齿形带位于规 (5) 上。
调整皮带张力。为此，轻轻拉动齿形皮带或用内六角扳手轻敲它，使其开始摆动，然后用皮
带张力测量装置测量值。
⇨
设置值：皮带张力必须为 90 Hz。 +/-5 赫兹。
维修手册 WPC5 / WPC6
第 3 页-
29
3.4.7
更换直线导轨2SRS9MUU+865LM
零部件
直线导轨2SRS9MUU+865LM [03047013-xx]
准备工作
将塔移动到再填充位置。
从塔中取出所有华夫饼包装托盘托架 (WPTC)。
向下移动塔。
⇨
检查传感器和功能
⇨
检查特定组件的传感器和功能
⇨
⇨
位置
⇨
检查 WPC 功能
⇨
移动到运输位置。
从 SIPLACE 机器上取下 WPC 并将其移动到合适的位置进行维修工作。
在主开关处关闭 WPC。
拔下电源并固定 WPC 以防止未经授权的重新激活。
取下 NSM 模块的盖子（参见“3.5.1.1 取下负载单元上的盖子”[
➙ 3-32]).
拆卸/安装
就像您要更换进给轴的齿形皮带一样进行（请参阅“3.4.5 更换进给轴齿形皮带
[03047690-xx]”[➙3-24]) 并将皮带移动到可以松开直线导轨螺钉的位置。
拆下 WPC 6 上的驱动器组件（参见“3.5.5 更换驱动器组件 [03053436-xx]”[➙ 3-
42]）。

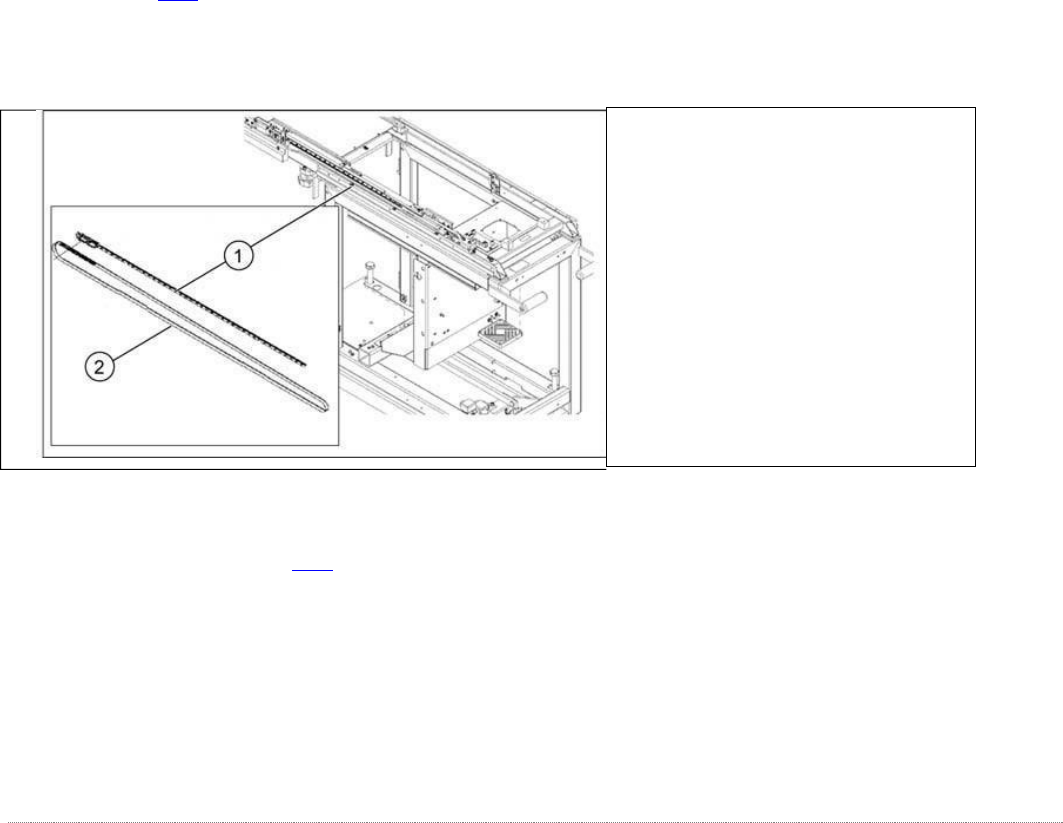

(1)
直线导轨2SRS9MUU+865LM
(2)
传动用齿形带
维修手册 WPC5 / WPC6
第 3 页-
30
卸下导轨上的所有螺钉并提起导轨。
如有必要，还移除参考传感器和负载轴碰撞光栅。
在插入新导轨之前，用乙醇清洁接触面。
将新导轨定位到位，将其压在止动边缘上，然后松松地拧紧螺钉。确保螺钉在孔中居中。
拧紧螺丝。从中间开始。无需观察特定扭矩。您不需要用锁定清漆密封螺钉。
确保导轨的整个长度都靠在挡边上。
安装夹紧装置。
无需观察特定扭矩。您不需要用锁定清漆密封螺钉。
继续按照相反顺序执行拆卸程序（参见 WPC 6 的“3.5.5 更换驱动器组件 [03053436-
xx]”[➙ 3-42] 和“3.4.5 更换进给轴齿形皮带”[03047690-xx ]” [➙3-24]).
也可以看看...
@3.4.4.1 对齐驱动单元 [➙3-23]
@3.4.6 设置进给轴皮带张力 [➙3-27]
从导轨托架上松开齿形带夹紧装置 (1)。
为此，卸下 2 处的 8 颗螺丝。
