维修手册 WPC5 / WPC6 第 3 页 - 32 3.5.1.1 取下负载单元的盖子 3.5.1.2 从 WPC 上拆下右侧盖 拆下右侧盖板（ 1 ）上的四颗紧固螺钉，然后取 下盖板。 松开盖板左右两侧的两颗紧固螺钉（ 1 ），取下 盖板。 拔下两个电缆连接器 X1j 和 X2j 。 从盖板上拆下地线。
维修手册 WPC5 / WPC6
第 3 页-
31
3.5 驱动单元负载轴（仅限 WPC6）
3.5.1
准备工作
所需工具
水泵钳
带一套内六角扳手的标准工具
大号设定规，用于防撞光栅 [03084134-xx]
设定规，小 [03052363-xx]
带使用指南的皮带张力测量装置 [00326015-xx]
先决条件
将塔移动到再填充位置。
从塔中取出所有华夫饼包装托盘托架 (WPTC)。
向下移动塔。
⇨
检查传感器和功能
⇨
检查特定组件的传感器和功能
⇨
位置
⇨
⇨
检查 WPC 功能
⇨
移动到运输位置
在主开关处关闭 WPC。
拔下电源并固定 WPC 以防止未经授权的重新激活。
从 SIPLACE 机器上取下 WPC 并将其移动到合适的位置进行维修工作。
取下负载单元的盖子（参见“3.5.1.1 取下负载单元的盖子”[➙3-32]).
从进给轴（桥盖）上拆下护手（参见“3.5.1.3 拆下进给轴护手”[➙3-33]).
也可以看看...
@3.5.1.4 松开负载轴传动皮带的张力 [➙3-33]
@3.5.1.2 从 WPC 上拆下右侧盖 [➙3-32]
维修手册 WPC5 / WPC6
第 3 页-
32
3.5.1.1
取下负载单元的盖子
3.5.1.2
从 WPC 上拆下右侧盖

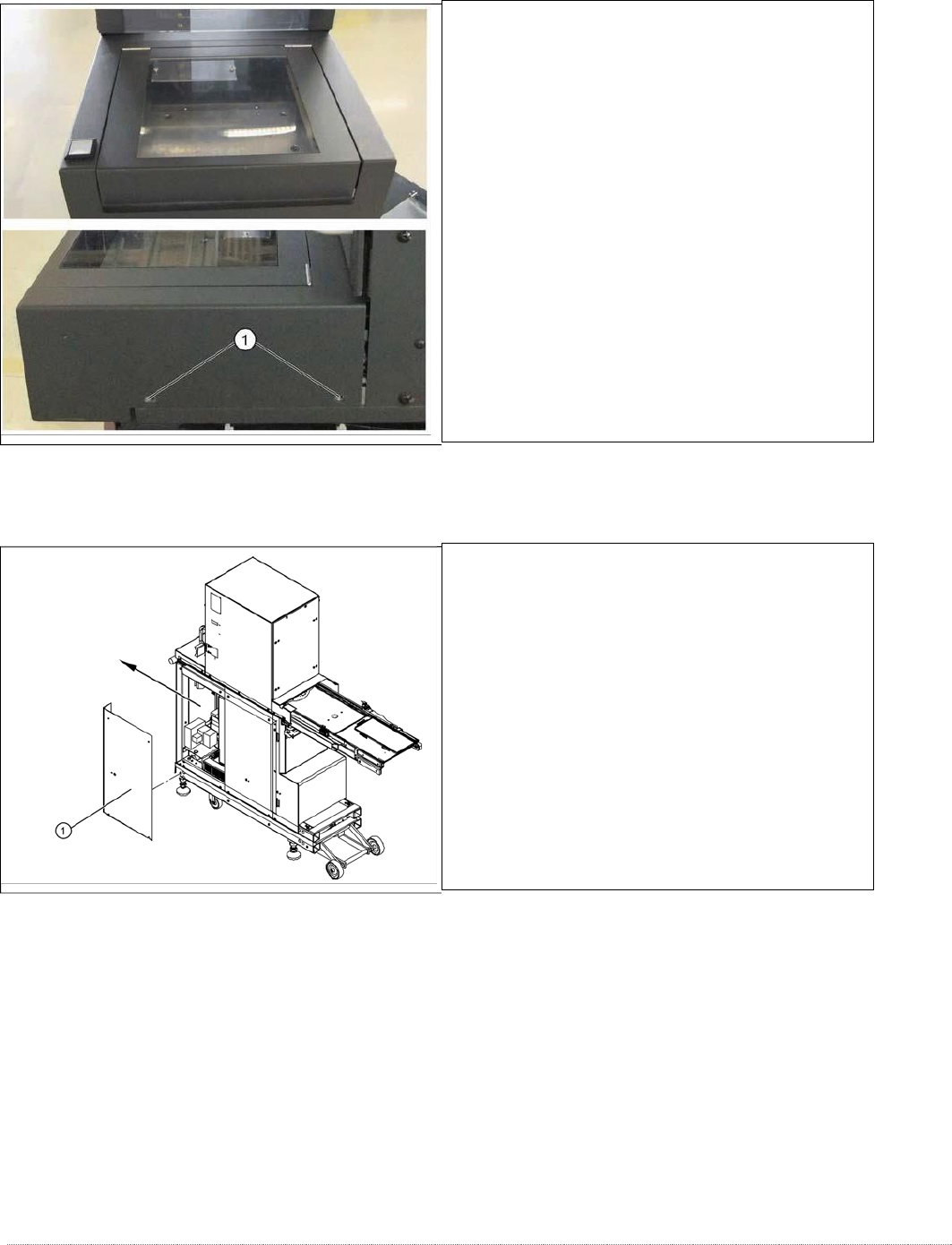

拆下右侧盖板（1）上的四颗紧固螺钉，然后取
下盖板。
松开盖板左右两侧的两颗紧固螺钉（1），取下
盖板。
拔下两个电缆连接器 X1j 和 X2j。
从盖板上拆下地线。
维修手册 WPC5 / WPC6
第 3 页-
33
3.5.1.3
拆下进给轴护手
3.5.1.4
松开负载轴传动带的张力
松开皮带张力

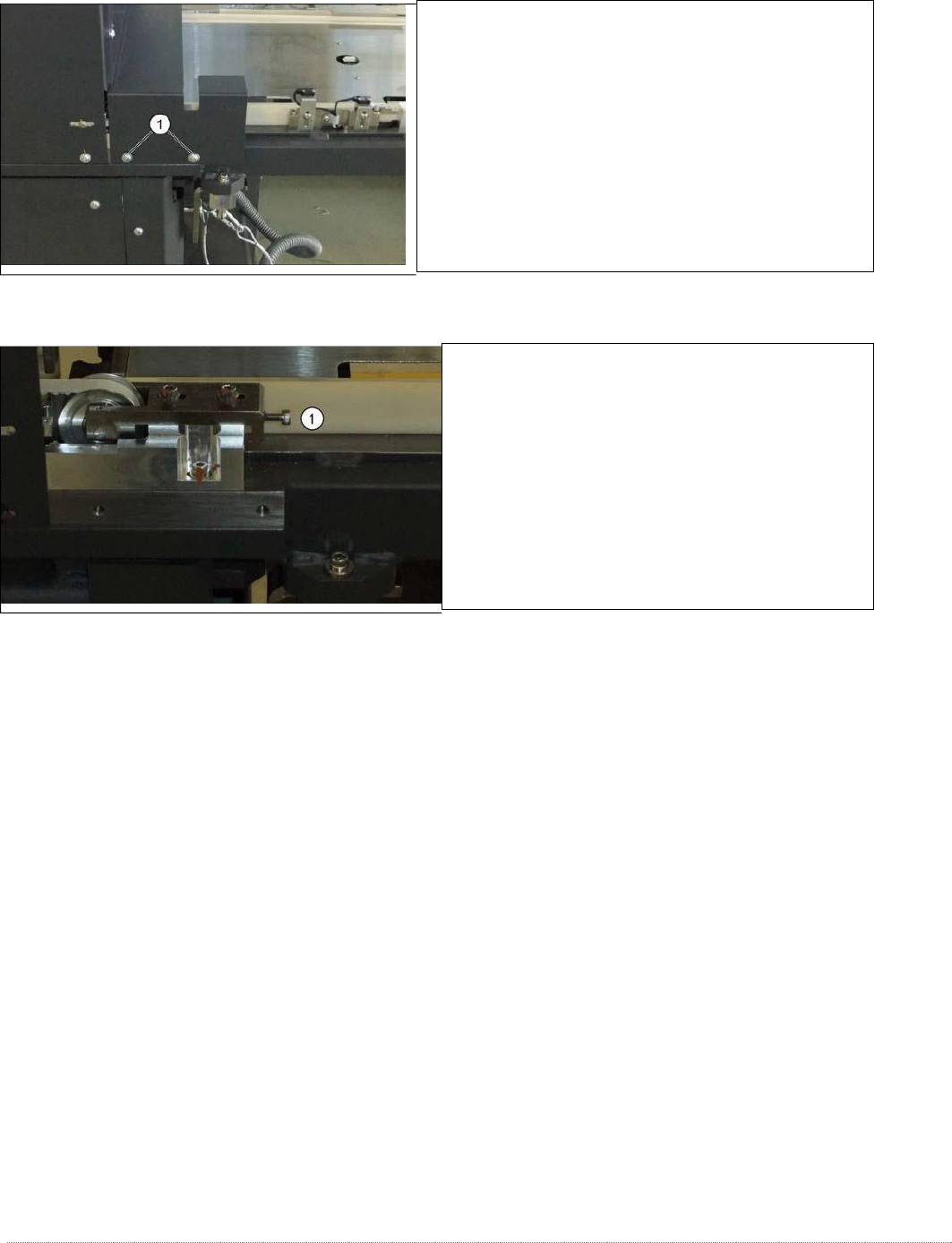

松开塔架 (1) 后面张紧螺钉处负载轴传动皮带
(2) 的张紧度。
松开左右两侧固定护手板（1）的两颗螺钉。
