维修手册 WPC5 / WPC6
第 3 页-
36
注意
螺丝接头不易松动
每个螺纹接头都有一个 O 形密封圈。这会使打开螺纹接头变得困难。使用一对水泵
钳来帮助您拧开连接。
确保 O 形圈没有从螺纹接头上掉落并且没有损坏。
将新电机固定到电机法兰上，并按照相反的顺序按照拆卸说明进行操作。

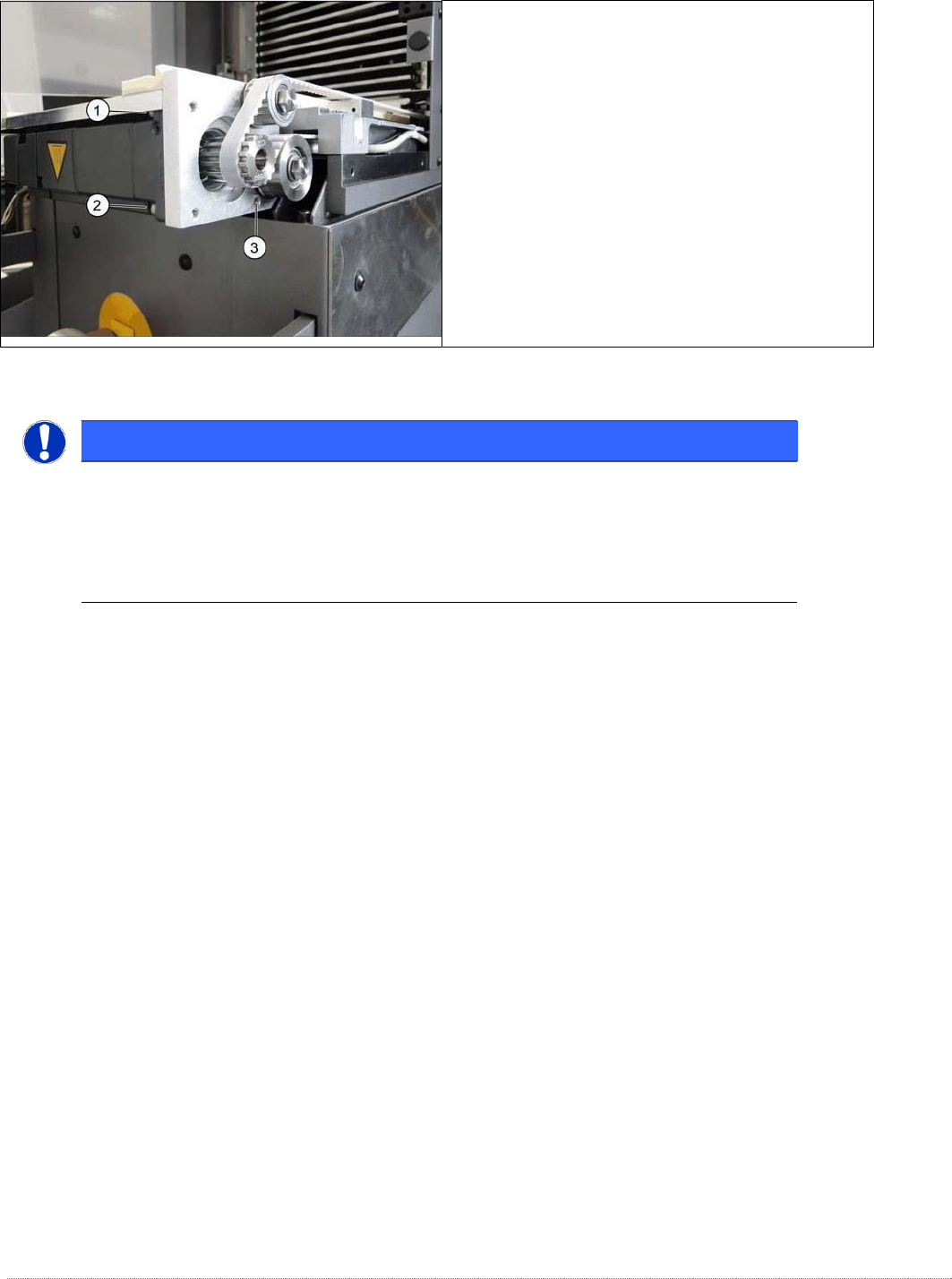

从下方支撑电机并松开在标有 1 至 3 的点处
固定电机法兰的螺钉。
维修手册 WPC5 / WPC6
第 3 页-
37
3.5.3
更换负载轴驱动齿形带
安装电机时，确保其与滑杆平行对齐。
重新调整皮带张力（参见“3.5.6 设置负载轴皮带张力”[➙3-43]).
零部件
齿形带 10T5/1640 E [03053795-xx]
准备工作
将塔移动到再填充位置。
从塔中取出所有华夫饼包装托盘托架 (WPTC)。
向下移动塔。
⇨
检查传感器和功能
⇨
检查特定组件的传感器和功能
⇨
⇨
位置
⇨
检查 WPC 功能
⇨
移动到运输位置。
从 SIPLACE 机器上取下 WPC 并将其移动到合适的位置进行维修工作。
在主开关处关闭 WPC。
拔下电源并固定 WPC 以防止未经授权的重新激活。
从不间断模块上取下盖子（参见“3.5.1.1 取下负载单元上的盖子”[➙3-32]).
从进给轴上拆下护手（参见“3.5.1.2 从 WPC 上拆下右侧盖”[➙3-32]).
维修手册 WPC5 / WPC6
第 3 页-
38
拆卸/安装
通过松开带转向轮 (2) 的张紧装置上的两个用防松漆密封的紧固螺钉 (1) 来松开皮带。
松开固定驱动单元 (3) 的四颗螺丝。齿形带的夹紧装置位于其下方。
小心地拆下驱动单元。该齿形带现在松了。
请注意齿形带的运行方式，以便您以后可以再次正确安装它。将齿形带拉过两个偏转
滑轮（前后）并从 WPC 中拉出。
拆下张紧装置和导向轮 (2)，以便更轻松地装入新齿形带。为此，松开两个固定螺钉
(1)。
将齿形带从张紧装置 (1) 插入并运行到偏转轮 (4)。齿形带应在底部偏转轮 (4) 下方退出。
将齿形带的一端绕在转向轮 (4) 上并插入夹紧装置 (5) 中。
将另一端绕在张紧装置 (1) 的偏转轮上，然后从另一侧插入夹紧装置 (5)。
