维修手册 WPC5 / WPC6
第 3 页-
38
拆卸/安装

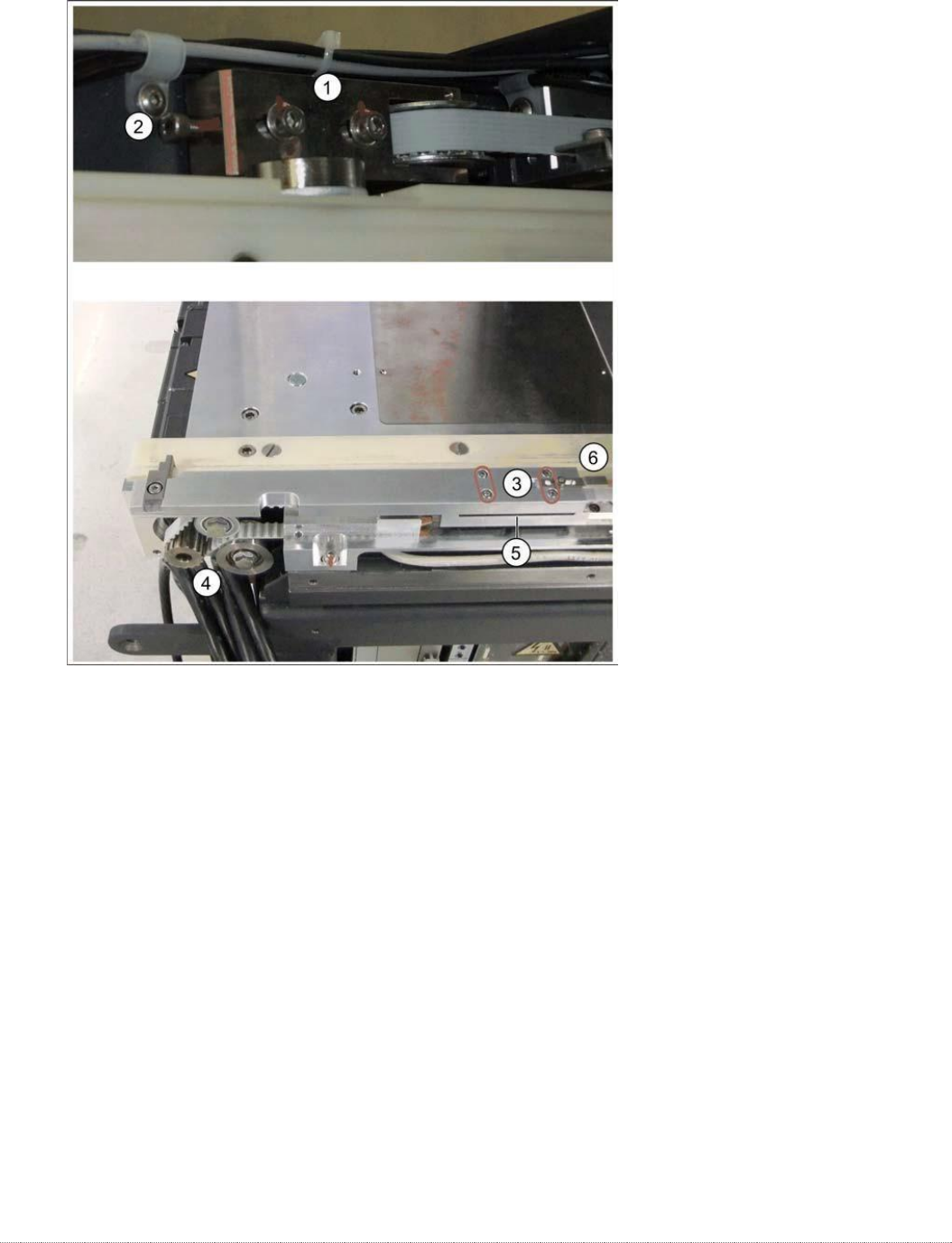

通过松开带转向轮 (2) 的张紧装置上的两个用防松漆密封的紧固螺钉 (1) 来松开皮带。
松开固定驱动单元 (3) 的四颗螺丝。齿形带的夹紧装置位于其下方。
小心地拆下驱动单元。该齿形带现在松了。
请注意齿形带的运行方式，以便您以后可以再次正确安装它。将齿形带拉过两个偏转
滑轮（前后）并从 WPC 中拉出。
拆下张紧装置和导向轮 (2)，以便更轻松地装入新齿形带。为此，松开两个固定螺钉
(1)。
将齿形带从张紧装置 (1) 插入并运行到偏转轮 (4)。齿形带应在底部偏转轮 (4) 下方退出。
将齿形带的一端绕在转向轮 (4) 上并插入夹紧装置 (5) 中。
将另一端绕在张紧装置 (1) 的偏转轮上，然后从另一侧插入夹紧装置 (5)。
维修手册 WPC5 / WPC6
第 3 页-
39
将张紧装置安装到偏转轮上，并用两个紧固螺钉固定到位。
重新调整皮带张力（参见“3.5.6 设置负载轴皮带张力”[➙3-43]).
继续“4.3 校准负载轴（仅限 WPC6）”一章 [➙ 4-132]。
也可以看看...
@3.5.1 准备工作[
➙3-31]
@3.5.1.3 拆下进给轴护手 [➙3-33]
3.5.4
更换起重磁铁
备件
用于打开安全盖板的起重磁铁 03057345-xx
用于关闭安全盖板的起重磁铁 03057344-xx
2 x DIN 471-4x0.4-C67 00095480-xx（卡环）
电缆：用于关闭安全盖板的起重磁铁 [03058203-xx]
准备
取下 NSM 模块的盖子（参见“3.5.1.1 取下负载单元上的盖子”[➙
3-32]).

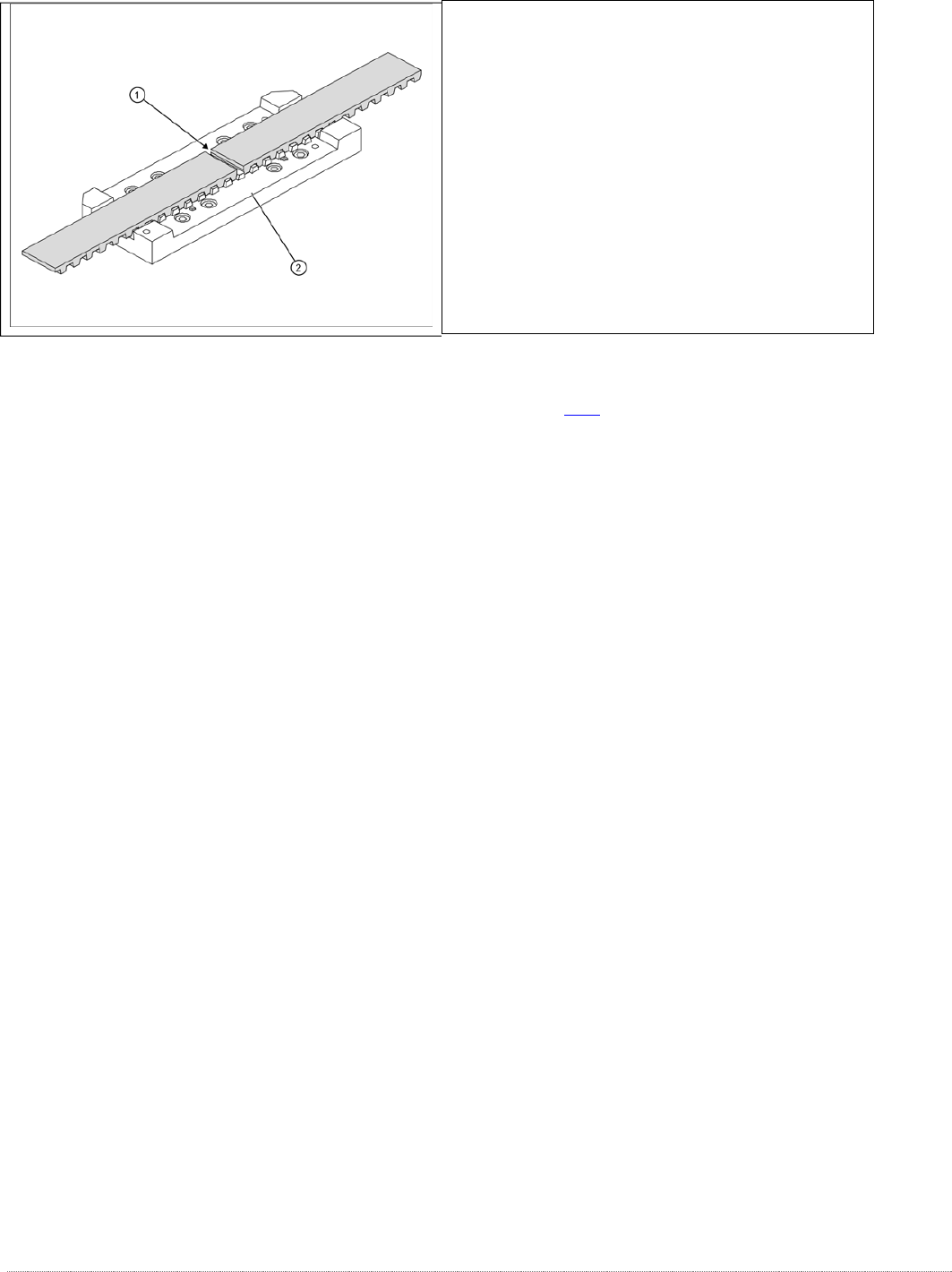

齿形带的两端必须插入夹紧装置 (2) 中，以便夹紧
装置的齿与皮带齿啮合。两端必须满足 (1)。
注意新齿形带的长度。齿形带长 1640 毫米/齿数：
328。
如果皮带太长，请将其缩短至正确的长度。
将驱动单元安装到夹紧单元 (2) 上。
“
交叉
”
拧紧 4 个紧固螺
钉，扭矩为
1.3 纳米。
维修手册 WPC5 / WPC6
第 3 页-
40
拆卸/安装
传奇
1.
连接器 X7（护手安全传感器）
2.
连接器 X2（用于打开安全盖板的起重磁铁）
3.
磁铁支架上的紧固螺钉
4.
磁铁支架上的紧固螺钉
5.
起重磁铁 1 总成 / NSM [03053615-xx]
6.
起重磁铁 2 总成 / NSM [03057082-xx]
松开标记为 1 至 4 的螺钉，然后提起盖子。您现
在可以访问起重磁铁。
松开 5 处的两个螺丝。
